ترانسمیتر دما اندرس هاوزر TMT82

ترانسمیتر دما اندرس هاوزر TMT82 به عنوان یکی از دقیق‌ترین و پایدارترین راهکارهای مهندسی در حوزه «تجهیزات اندازه گیری دما» شناخته می‌شود که جایگاه ویژه‌ای در سبد محصولات «برند اندرس هاوزر» و دسته‌ی کلی «تجهیزات ابزار دقیق» دارد. این تجهیز پیشرفته با بهره‌گیری از معماری دوکاناله و پروتکل ارتباطی HART، استانداردهای جدیدی را در پایداری سیگنال و کاهش تداخلات الکترومغناطیسی تعریف کرده است؛ طراحی دقیق و مهندسی‌شده‌ی این دستگاه، امکان تبدیل سیگنال‌های آنالوگ به خروجی‌های دیجیتال قابل اعتماد را فراهم می‌آورد که این ویژگی، ترانسمیتر دما اندرس هاوزر TMT82 را به انتخابی بی‌بدیل برای صنایع حساس تبدیل کرده است.



ترانسمیتر دما اندرس هاوزر TMT82 چیست؟

ترانسمیتر دما اندرس هاوزر TMT82 یک ابزار اندازه‌گیری دما از نوع سر-تودر (Head-mounted Transmitter) است که برای تبدیل سیگنال‌های ضعیف و نویزی سنسورهای دما (مانند ترموکوپل‌ها و RTDها) به یک سیگنال استاندارد خروجی صنعتی طراحی شده است. این دستگاه نقش حیاتی در سیستم‌های کنترل فرآیند ایفا می‌کند، زیرا تبدیل سیگنال آنالوگ سنسور به یک خروجی دیجیتال یا جریان استاندارد (معمولاً 4 تا 20 میلی‌آمپر) با قابلیت انتقال در فواصل طولانی را میسر می‌سازد.

عملکرد اصلی ترانسمیتر دما اندرس هاوزر TMT82 مبتنی بر مدارهای پیشرفته اندازه‌گیری و ایزولاسیون است. این ترانسمیترها به طور مستقیم در بالای سنسور دما نصب می‌شوند، که این مزیت باعث کاهش طول کابل‌کشی سنسورهای ترموکوپل (که مستعد نویز و افت سیگنال هستند) و همچنین بهبود پایداری اندازه‌گیری در شرایط سخت محیطی می‌گردد. در واقع، TMT82 یک پل ارتباطی هوشمند بین محیط فیزیکی (دما) و سیستم کنترل (PLC/DCS) است.

‌
‌

آشنایی کلی با ترانسمیتر دما اندرس هاوزر TMT82 — معرفی محصول و کاربردها

سری ترانسمیترهای TMT اندرس هاوزر، به ویژه مدل TMT82، برای ارائه قابلیت اطمینان بالا و انعطاف‌پذیری در پیکربندی طراحی شده‌اند. این محصول به عنوان یک راهکار مقاوم و دقیق، برای کاربردهایی که نیاز به تبدیل دقیق سیگنال در محیط‌های صنعتی دارند، ایده‌آل است.

1= معرفی محصول

مدل TMT82 یک ترانسمیتر دما پیشرفته است که توانایی دریافت ورودی از انواع سنسورها از جمله RTD (مانند Pt100، Pt500، Pt1000) و ترموکوپل (مانند Type J، K، T، S، R، B) را داراست. طراحی فشرده آن امکان نصب مستقیم روی ترمینال باکس سنسور (Head mounting) را فراهم می‌کند، که این امر هزینه‌های نصب و پیچیدگی سیم‌کشی را به شدت کاهش می‌دهد.

2= کاربردهای اصلی

به دلیل ساختار مقاوم و دقت بالای خود، ترانسمیتر دما اندرس هاوزر TMT82 در صنایع متعددی مورد استفاده قرار می‌گیرد:

• صنایع شیمیایی و پتروشیمی: کنترل دما در راکتورها، برج‌های تقطیر و خطوط لوله که نیازمند پایش دقیق و مستمر هستند.
• تولید انرژی: نظارت بر دمای بویلرها، توربین‌ها و سیستم‌های بازیابی حرارت.
• صنایع غذایی و دارویی: کاربرد در فرآیندهای استریلیزاسیون (CIP/SIP) که رعایت استانداردهای بهداشتی و دقت در دما حیاتی است.
• صنایع متالورژی: اندازه‌گیری دماهای بالا در کوره‌ها.



به عنوان مثال، در یک راکتور شیمیایی، انحراف جزئی دما می‌تواند منجر به محصولات نامطلوب یا حتی خطرات ایمنی شود. استفاده از ترانسمیتر دما اندرس هاوزر TMT82 با خروجی 4-20mA تضمین می‌کند که سیگنال ارسالی به سیستم کنترل، دقیقاً منعکس‌کننده دمای واقعی فرآیند باشد.

‌
‌

ویژگی‌ها و مشخصات فنی ترانسمیتر دما اندرس هاوزر TMT82

دقت و قابلیت اطمینان ترانسمیتر دما اندرس هاوزر TMT82 از دل مشخصات فنی پیشرفته آن ناشی می‌شود. درک این جزئیات برای انتخاب بهینه دستگاه ضروری است.

1= مشخصات کلیدی سخت‌افزاری

ویژگی	مشخصات فنی رایج (TMT82)	اهمیت در کاربرد
ورودی‌های سنسور	RTD (Pt100 تا 6 سیمی)، ترموکوپل (J, K, T, E, N, R, S, B, L, U, L64)	انعطاف‌پذیری بالا در پذیرش انواع سنسورهای موجود
خروجی آنالوگ	4 تا 20 میلی‌آمپر، پروتکل HART	انتقال سیگنال استاندارد و قابلیت پیکربندی از راه دور



2= قابلیت‌های نرم‌افزاری و ارتباطی

یکی از نقاط قوت ترانسمیتر دما اندرس هاوزر TMT82، پشتیبانی کامل از پروتکل HART است. این ویژگی امکان پیکربندی پیشرفته، عیب‌یابی و تشخیص سلامت دستگاه (Asset Management) را از طریق هر کنترلر یا هاند هلدی که از پروتکل HART پشتیبانی کند، فراهم می‌آورد.

ویژگی‌های مهم:

• قابلیت نصب آسان: طراحی ماژولار اجازه می‌دهد تا قطعات الکترونیکی به سرعت تعویض شوند بدون نیاز به باز کردن کل محفظه.
• تشخیص خطای سنسور (Sensor Diagnostics): شناسایی قطعی سیم یا خرابی سنسور و ارسال کد خطای مناسب به سیستم کنترل (مثلاً ارسال جریان بالاتر یا پایین‌تر از محدوده 4-20mA).
• جبران خطای سر-سیم (Cold Junction Compensation – CJC): برای ترموکوپل‌ها، TMT82 به طور خودکار دمای محل اتصال ترانسمیتر به ترمینال‌های ترموکوپل را اندازه‌گیری و خطای ذاتی آن را جبران می‌کند تا دقت اندازه‌گیری نهایی بالا رود.

‌
‌

دانلود PDF دیتاشیت و مدارک فنی ترانسمیتر دما اندرس هاوزر TMT82

برای مهندسان طراح و متخصصان نگهداری، دسترسی به مستندات فنی دقیق یک الزام اساسی است. دیتاشیت (Datasheet) ترانسمیتر دما اندرس هاوزر TMT82 حاوی تمام اطلاعات لازم برای انتخاب مدل صحیح، محاسبه بودجه خطا (Error Budget) و طراحی سیم‌کشی است.

ما به طور مرتب جدیدترین نسخه‌های مدارک فنی این محصول را در دسترس مشتریان قرار می‌دهیم. با استفاده از ابزار جستجوی ما، می‌توانید مستقیماً به لینک‌های رسمی برای دانلود PDF دیتاشیت دسترسی پیدا کنید. این مستندات شامل نمودارهای دقیق ابعادی، مقاومت‌های خطای سنسور، و راهنمای کامل پیکربندی ورودی‌ها و خروجی‌ها می‌باشد.

نکته مهم: هنگام دانلود دیتاشیت، حتماً به نسخه نرم‌افزاری و کد سفارشی‌سازی (Ordering Code) محصول توجه کنید، زیرا برخی آپشن‌ها (مانند ایزولاسیون یا Ex Protection) بر مشخصات الکتریکی نهایی تأثیر می‌گذارند.

‌
‌

نصب و سیم‌بندی ترانسمیتر دما اندرس هاوزر TMT82 — نکات عملی برای راه‌اندازی

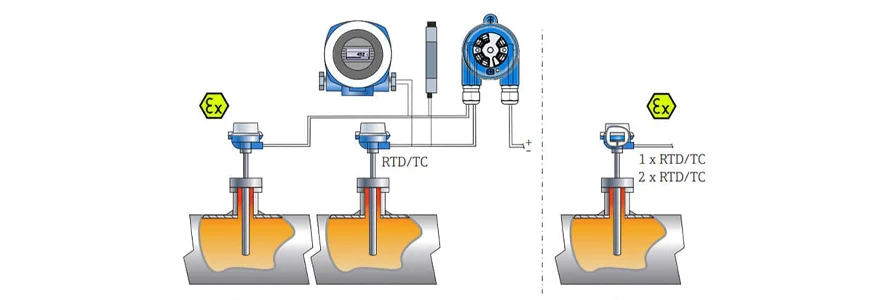

نصب صحیح ترانسمیتر دما اندرس هاوزر TMT82 تضمین‌کننده عملکرد دقیق و طول عمر دستگاه است. نصب این مدل معمولاً به صورت سر-تودر (Head-mounted) در محفظه‌های اتصال (Connection Head) سنسورهای دما (معمولاً نوع B یا BB) انجام می‌شود.

1= مراحل نصب فیزیکی

1. ایمنی: پیش از هر اقدامی، از قطع بودن منبع تغذیه و اطمینان از عدم وجود ولتاژ در سیم‌های ورودی مطمئن شوید. در محیط‌های خطرناک (Ex Zones)، استفاده از تجهیزات مورد تأیید (مانند محفظه‌های ضد انفجار) الزامی است.
2. نصب روی سنسور: ترانسمیتر دما اندرس هاوزر TMT82 مستقیماً روی ترمینال‌های سنسور متصل می‌شود. اطمینان حاصل کنید که پیچ‌های اتصال ترمینال‌ها به خوبی سفت شده‌اند تا تماس الکتریکی مطمئن ایجاد شود.
3. ایزولاسیون و ارتعاش: از واشرهای مناسب (Gaskets) برای حفظ درجه حفاظت (IP Rating) محفظه استفاده کنید. ارتعاشات شدید می‌تواند به مرور زمان اتصالات را سست کند، لذا در صورت لزوم از بست‌های ضد لرزش استفاده نمایید.



2= راهنمای سیم‌بندی (Wiring Guide)

مثال سیم‌بندی (RTD Pt100 سه سیمه):

ترمینال ترانسمیتر	سیم سنسور	توضیحات
Input (+) / Excitation	سیم A (مثلاً قرمز)	اتصال یک سر سنسور
Input (-) / Signal	سیم B (مثلاً سفید)	اتصال سر میانی سنسور
Input (Sense) / Lead Wire Comp.



نکته مهم در مورد سیم‌کشی: برای دستیابی به حداکثر دقت، هنگام استفاده از RTDها، حتماً از پیکربندی سه یا چهار سیمه استفاده کنید و سیم جبران (Sense/Compensation Wire) را به ترمینال مربوطه در ترانسمیتر دما اندرس هاوزر TMT82 متصل نمایید تا خطای مقاومت سیم‌ها جبران شود.

‌
‌

پیکربندی و کالیبراسیون با HART در ترانسمیتر دما اندرس هاوزر TMT82

یکی از مزایای رقابتی این دستگاه، سهولت پیکربندی و کالیبراسیون آن از طریق پروتکل ارتباطی HART است. این فرآیند به اپراتور اجازه می‌دهد تا بدون قطع کردن سیگنال خروجی (Hot Swapping)، پارامترهای ترانسمیتر را تنظیم کند.

1= مراحل پیکربندی

برای پیکربندی، شما به یک هاند هلدی سازگار با HART (مانند 475 Field Communicator) یا نرم‌افزار پیکربندی مبتنی بر کامپیوتر نیاز دارید.

1. اتصال: هاند هلدی را به صورت موازی (Parallel) با سیم‌های خروجی 4-20mA متصل کنید.
2. دسترسی به منو: دستگاه را شناسایی کرده و وارد منوی پیکربندی شوید.
3. انتخاب نوع سنسور: نوع سنسور متصل (مثلاً Pt100 IEC 60751 سه سیمه) را انتخاب کنید.
4. تنظیم محدوده (Range Setting):

• مقدار پایین (Lower Range Value – LRV): دمای مورد نظر متناظر با 4mA (مثلاً 0 درجه سانتی‌گراد).
• مقدار بالا (Upper Range Value – URV): دمای مورد نظر متناظر با 20mA (مثلاً 100 درجه سانتی‌گراد).

5. اعمال جبران‌ها: فعال‌سازی یا تنظیم پارامترهای جبران دمای اتصال سرد (CJC) برای ترموکوپل‌ها.

مثال عملی: فرض کنید ترانسمیتر دما اندرس هاوزر TMT82 برای یک فرآیند آب شیرین قرار است دمای 10 تا 90 درجه سانتی‌گراد را اندازه‌گیری کند. در این صورت:

• LRV روی 10 درجه سانتی‌گراد تنظیم شده و خروجی 4mA خواهد بود.
• URV روی 90 درجه سانتی‌گراد تنظیم شده و خروجی 20mA خواهد بود.

با این کار، هرگونه انحراف از این محدوده (مثلاً دمای زیر 10 یا بالای 90) به عنوان خطای سیستم توسط سیستم کنترل گزارش خواهد شد.

‌
‌

مقایسه ترانسمیتر دما اندرس هاوزر TMT82 با رقبا (مثلاً Rosemount 3144P)

در بازار تجهیزات اندازه‌گیری دما، رقابت فشرده است و مدل‌هایی مانند Rosemount 3144P از Emerson رقبای مستقیم TMT82 محسوب می‌شوند. مقایسه فنی نشان می‌دهد که ترانسمیتر دما اندرس هاوزر TMT82 اغلب در چند زمینه برتری دارد یا حداقل برابر است:

ویژگی مقایسه‌ای	اندرس هاوزر TMT82	رزمونت 3144P (نسل مشابه)	مزیت رقابتی TMT82
پیکربندی ارتباطی	HART (استاندارد)	HART (استاندارد)	معمولاً پیکربندی با نرم‌افزار WIKA/Endress ساده‌تر است.
تنوع ورودی‌ها	بسیار گسترده (شامل سنسورهای ویژه)



در حالی که مدل Rosemount 3144P یک محصول فوق‌العاده با دوام است، ترانسمیتر دما اندرس هاوزر TMT82 اغلب به دلیل سادگی در ادغام با سایر تجهیزات اندازه‌گیری اندرس هاوزر و دقت بالاتر در جبران اثرات محیطی (به خصوص در مدل‌های با ایزولاسیون پیشرفته) مورد توجه قرار می‌گیرد. انتخاب نهایی اغلب به استانداردها و اکوسیستم ابزار دقیق موجود در پالایشگاه یا کارخانه بستگی دارد.
‌
‌

راهنمای خرید ترانسمیتر دما اندرس هاوزر TMT82 با کیفیت — مدل، آپشن و گارانتی

خرید این تجهیزات نیازمند دقت در انتخاب مدل و آپشن‌های صحیح است تا دستگاه خریداری شده دقیقاً نیاز فرآیند شما را برآورده کند و نیازی به تعویض زودهنگام نباشد.

1= انتخاب مدل و آپشن‌ها

هنگام سفارش ترانسمیتر دما اندرس هاوزر TMT82، لازم است موارد زیر را مشخص کنید:

1. نوع ورودی: آیا صرفاً RTD (مانند Pt100) نیاز دارید یا باید از ترموکوپل نیز پشتیبانی کند؟
2. خروجی و پروتکل: اگرچه HART استاندارد است، اما در برخی کاربردهای قدیمی‌تر، خروجی 4-20mA دو سیمه بدون HART مورد نیاز است.
3. محافظت در برابر انفجار (Explosion Protection): آیا دستگاه باید برای نصب در مناطق خطرناک (ATEX, IECEx, FM/CSA) طراحی شود؟ این امر بر قیمت و کد سفارش دستگاه تأثیر می‌گذارد.
4. ایزولاسیون گالوانیک: در محیط‌هایی با اختلاف پتانسیل بالا یا نویز شدید، ایزولاسیون بین ورودی سنسور و خروجی سیگنال حیاتی است. این آپشن باید در هنگام سفارش لحاظ شود.



2= اهمیت گارانتی و خدمات پس از فروش

خرید تجهیزات ابزار دقیق از نمایندگان مجاز و تأمین‌کنندگان معتبر، مانند فروشگاه ما، تضمین‌کننده اصالت کالا و برخورداری از گارانتی معتبر سازنده است. اطمینان از ارائه گارانتی معتبر، به ویژه برای دستگاه‌هایی که در شرایط سخت کار می‌کنند، سرمایه‌گذاری بلندمدت شما را محافظت می‌کند. ما خدمات پشتیبانی فنی کامل و مشاوره برای کالیبراسیون‌های دوره‌ای را برای ترانسمیتر دما اندرس هاوزر TMT82 ارائه می‌دهیم.

‌
‌

سوالات متداول درباره ترانسمیتر دما اندرس هاوزر TMT82 و راه‌حل مشکلات رایج

در این بخش به متداول‌ترین پرسش‌ها و چالش‌هایی که کاربران هنگام کار با ترانسمیتر دما اندرس هاوزر TMT82 با آن مواجه می‌شوند، می‌پردازیم.

1= چرا خروجی ترانسمیتر 4mA است در حالی که دما نزدیک صفر است؟

ج: این ممکن است به یکی از دلایل زیر باشد:

1. سنسور قطع شده: ترانسمیتر خطای سنسور را تشخیص داده و طبق تنظیمات خطای خود (Fail-safe state)، جریان را به زیر 4mA (یا روی 4mA در برخی تنظیمات) تنظیم کرده است.
2. تنظیم نادرست LRV: مقدار Lower Range Value (LRV) در پیکربندی HART روی دمایی تنظیم شده که بالاتر از دمای واقعی اندازه‌گیری شده است.

‌

2= آیا می‌توانم از TMT82 برای سنسورهای ترموکوپل بدون جبران اتصال سرد (CJC) استفاده کنم؟

ج: فنی امکان‌پذیر است، اما دقت اندازه‌گیری به شدت افت می‌کند. ترانسمیتر دما اندرس هاوزر TMT82 به طور داخلی مجهز به سنسور CJC است که باید در تماس حرارتی مناسب با محل اتصالات ترموکوپل نصب شود. عدم استفاده صحیح از این قابلیت، هدف اصلی استفاده از یک ترانسمیتر پیشرفته را نقض می‌کند.

‌

3= طول سیم‌کشی بین ترانسمیتر و سنسور چقدر می‌تواند باشد؟

ج: اگر از RTD استفاده می‌کنید، طول سیم‌کشی سنسور به ترانسمیتر باید کوتاه نگه داشته شود (بهینه کمتر از 1 متر)، اما از طریق فعال‌سازی جبران مقاومت سیم در پیکربندی TMT82، می‌توانید تا چندین متر سیم‌کشی را با دقت قابل قبول مدیریت کنید. برای ترموکوپل‌ها، این محدودیت به دلیل نویزپذیری کمتر سیگنال ضعیف حرارتی، کمتر است، اما باز هم توصیه می‌شود ترانسمیتر نزدیک سنسور نصب شود.

‌
‌
