کامل‌ترین چک‌لیست کالیبراسیون تجهیزات ابزار دقیق

کالیبراسیون تجهیزات ابزار دقیق فقط یک فعالیت نگهداری دوره‌ای نیست؛ یک لایه حیاتی از کنترل کیفیت، ایمنی فرایند و پایداری تولید در صنایع پتروشیمی است. وقتی یک ترانسمیتر فشار، فلومتر، گیج دما یا دتکتور گاز از تلرانس خارج شود، خطا فقط در یک عدد خلاصه نمی‌شود؛ این خطا می‌تواند به مصرف انرژی بیشتر، افت راندمان، توقف خط، خطای کنترل ولو، افزایش ریسک ایمنی و حتی خسارت‌های سنگین عملیاتی منجر شود. در محیط‌های فرایندی ایران که با فشار کاری بالا، خوردگی، ارتعاش، شرایط محیطی سخت و حساسیت شدید HSE روبه‌رو هستند، یک برنامه کالیبراسیون دقیق، مستند و مبتنی بر استاندارد، به‌طور مستقیم به قابلیت ردیابی، اعتمادپذیری اندازه‌گیری و E-E-A-T سازمان کمک می‌کند.

پیشنهاد میکنیم لیست تجهیزات ابزار دقیق در سایت پتروهیراد رو برسی کنید.

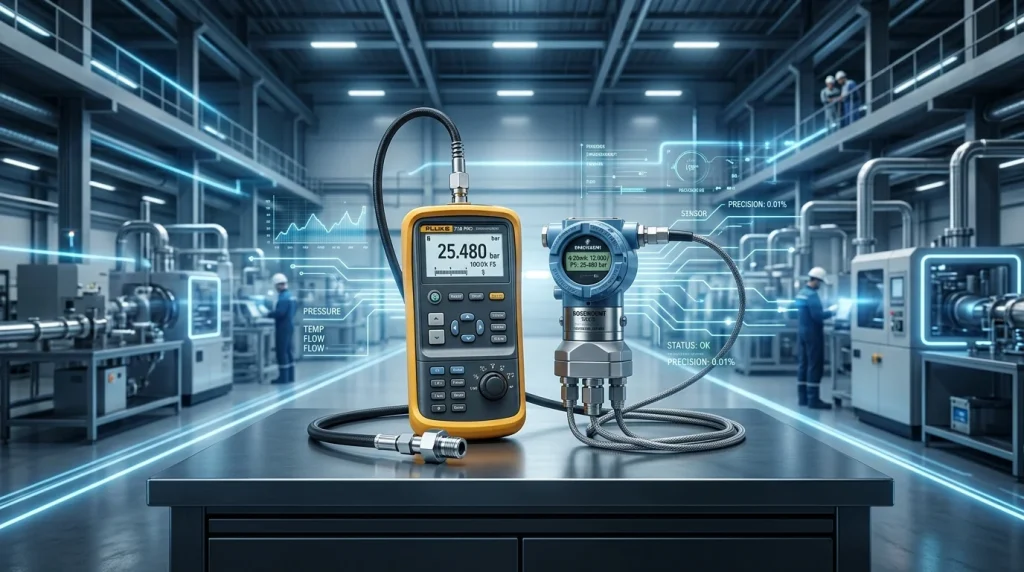

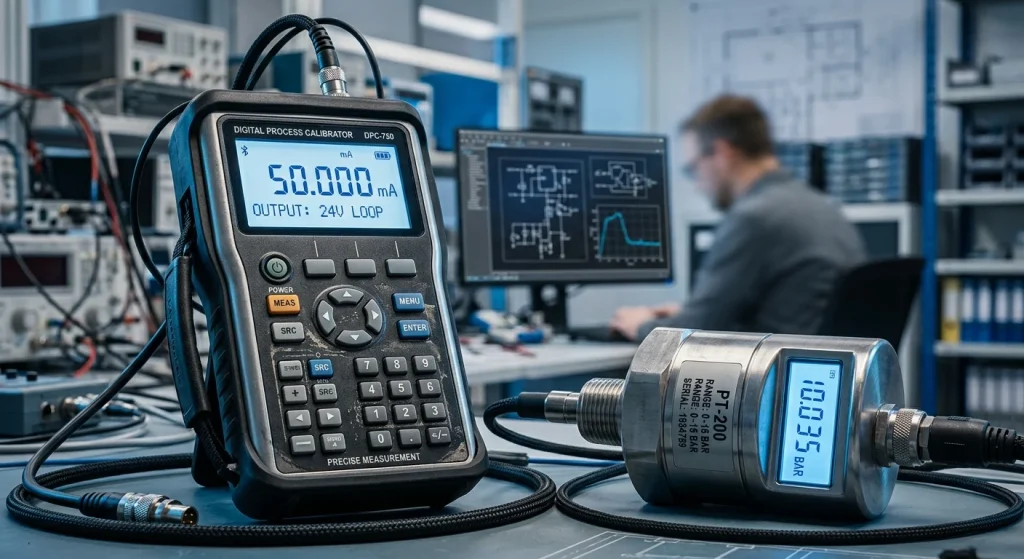

کالیبراسیون تجهیزات ابزار دقیق چیست؟

کالیبراسیون تجهیزات ابزار دقیق فرایند مقایسه یک تجهیز اندازه‌گیری با یک مرجع استانداردِ قابل‌ردیابی است تا مشخص شود ابزار موردنظر در چه میزان از خطا، عدم‌قطعیت و انحراف نسبت به مقدار واقعی قرار دارد. اگر تجهیز نیاز داشته باشد، در مرحله بعد تنظیم می‌شود تا خروجی آن به محدوده قابل‌قبول برسد.

تعریف کالیبراسیون به زبان فنی و ساده

• مقایسه خروجی یک ابزار با استاندارد مرجع
• اندازه‌گیری خطا و انحراف
• در صورت نیاز، تنظیم ابزار
• ثبت نتایج برای قابلیت ردیابی (Traceability)

تفاوت کالیبراسیون با تنظیم و تأیید

برای جلوگیری از ابهام، این سه مفهوم را از هم جدا کنیم:

• Calibration / کالیبراسیون: اندازه‌گیری اختلاف بین ابزار و مرجع
• Adjustment / تنظیم: اصلاح مکانیکی یا نرم‌افزاری تجهیز برای نزدیک شدن به مقدار مرجع
• Verification / صحه‌گذاری: بررسی اینکه تجهیز در محدوده پذیرش قرار دارد یا نه

چرا این تفکیک مهم است؟

در بسیاری از پروژه‌ها، یک تجهیز ممکن است کالیبره شده باشد اما قابل‌قبول نباشد؛ یا تنظیم شده باشد اما هنوز نیاز به سری جدیدی از تست‌ها داشته باشد. این تمایز برای ممیزی‌های ISO 9001، ISO/IEC 17025، HSE و QA/QC بسیار مهم است.

چرا کالیبراسیون تجهیزات ابزار دقیق برای پتروشیمی حیاتی است؟

در صنعت پتروشیمی، داده‌های ابزار دقیق فقط داده نیستند؛ ورودی تصمیم‌گیری فرایندی هستند. PLC، DCS، SIS، کنترل ولوها و آلارم‌ها همگی به سیگنال درست وابسته‌اند. اگر اندازه‌گیری اشتباه باشد، کل زنجیره کنترل دچار انحراف می‌شود.

اثر مستقیم بر ایمنی

خطای Pressure Transmitter می‌تواند باعث عملکرد نادرست interlock شود
خطای Gas Detector می‌تواند تشخیص نشتی را به تأخیر بیندازد
خطای Temperature Transmitter ممکن است کنترل واکنش را مختل کند
خطای Flowmeter می‌تواند به overfeed یا underfeed منجر شود

اثر مستقیم بر اقتصاد پروژه

• افزایش مصرف انرژی
• تولید خارج از spec
• افزایش ضایعات و rework
• توقف تولید و downtime
• افزایش هزینه تعمیرات اضطراری

اثر مستقیم بر انطباق و ممیزی

در ممیزی‌ها، فقط «انجام شدن کالیبراسیون» کافی نیست؛ باید نشان دهید:

• مرجع کالیبراسیون معتبر بوده
• گواهی کالیبراسیون موجود است
• عدم‌قطعیت اندازه‌گیری مشخص شده
• نتایج قبل و بعد از تنظیم ثبت شده
• سابقه دوره‌ای قابل ردیابی است

اجزای اصلی یک سیستم کالیبراسیون حرفه‌ای

تجهیز تحت کالیبراسیون

نمونه‌ها:

• Pressure Gauge
• Pressure Transmitter
• Temperature Transmitter
• RTD
• Thermocouple
• Flow Meter
• Level Transmitter
• Control Valve Positioner
• Gas Detector
• pH Meter
• Conductivity Meter
• Weighing Instruments

مرجع استاندارد

مرجع باید:

• از دقت بالاتر برخوردار باشد
• قابل‌ردیابی به استانداردهای ملی/بین‌المللی باشد
• گواهی معتبر داشته باشد
• در بازه زمانی اعتبار خود قرار داشته باشد

روش اجرایی (Procedure)

یک Procedure حرفه‌ای باید شامل این موارد باشد:

• هدف
• دامنه
• مسئولیت‌ها
• تجهیزات مورد نیاز
• شرایط محیطی
• مراحل اجرا
• معیار پذیرش
• نحوه ثبت نتایج
• شرایط عدم انطباق

مستندات

مهم‌ترین اسناد:

• Calibration Certificate
• Calibration Record
• Asset Register
• Loop Sheet
• As Found / As Left Data
• Deviation Report
• Maintenance History

استانداردها و الزامات مرجع در کالیبراسیون تجهیزات ابزار دقیق

استانداردهای کلیدی

در پروژه‌های صنعتی، معمولاً از ترکیبی از این استانداردها استفاده می‌شود:

• ISO/IEC 17025 برای صلاحیت آزمایشگاه
• ISO 9001 برای سیستم مدیریت کیفیت
• ISO 10012 برای مدیریت اندازه‌گیری
• ASTM برای برخی روش‌های مرجع
• IEC برای تجهیزات الکتریکی و الکترونیکی
• API / ASME در برخی تجهیزات فرایندی
• الزامات داخلی شرکت و SOP‌های مهندسی

مفهوم Traceability

قابلیت ردیابی یعنی هر نتیجه اندازه‌گیری باید به زنجیره‌ای از مراجع معتبر متصل باشد.

این موضوع برای پتروشیمی بسیار مهم است، چون بدون traceability:

• اعتبار نتایج زیر سؤال می‌رود
• ممیزی پذیرفته نمی‌شود
• تحلیل ریشه‌ای خطا ناقص می‌شود

نسبت دقت مرجع به تجهیز

قاعده رایج این است که مرجع کالیبراسیون باید حداقل چهار برابر دقیق‌تر از تجهیز تحت آزمون باشد. این قاعده در همه موارد مطلق نیست، اما یک مبنای رایج و عملی است

انواع کالیبراسیون تجهیزات ابزار دقیق

کالیبراسیون فشار

شامل:

• گیج فشار
• ترانسمیتر فشار
• مانومتر
• دیفرانسیل فشار
• پرشر سوئیچ

کالیبراسیون دما

شامل:

• RTD
• Thermocouple
• Temperature Transmitter
• Indicator
• Temperature Switch

کالیبراسیون جریان

شامل:

• Flowmeter مغناطیسی
• اوریفیس
• توربینی
• ورتکس
• Coriolis

کالیبراسیون سطح

شامل:

• Level Transmitter
• Radar Level
• Ultrasonic Level
• DP Level

کالیبراسیون تحلیل‌گرها

شامل:

• pH
• Conductivity
• Dissolved Oxygen
• Gas Analyzer
• Moisture Analyzer

کالیبراسیون تجهیزات الکتریکی

شامل:

• مولتی‌متر
• آمپرمتر
• ولت‌متر
• اهم‌متر
• Loop Calibrator

روش‌های کالیبراسیون تجهیزات ابزار دقیق

کالیبراسیون مقایسه‌ای

در این روش، تجهیز با یک مرجع مقایسه می‌شود و اختلاف ثبت می‌شود.

کالیبراسیون تنظیمی

در این روش، ابزار برای نزدیک شدن به مقدار واقعی، تنظیم می‌شود.

کالیبراسیون دوره‌ای

کالیبراسیون بر اساس بازه زمانی مشخص:

• ماهانه
• فصلی
• شش‌ماهه
• سالانه

کالیبراسیون بعد از رویداد

در شرایط زیر، کالیبراسیون باید خارج از برنامه نیز انجام شود:

• ضربه مکانیکی
• شوک الکتریکی
• تعمیرات اساسی
• تعویض سنسور
• مشاهده drift غیرعادی
• شکست ممیزی

کالیبراسیون در محل و در کارگاه

• In-situ Calibration: در محل نصب تجهیز
• Bench Calibration: در کارگاه یا آزمایشگاه

انتخاب روش به موارد زیر بستگی دارد:

• نوع تجهیز
• حساسیت فرایند
• امکان ایزوله کردن تجهیز
• ریسک توقف تولید
• الزامات HSE

کالیبراسیون گیج فشار: الگوی پایه برای درک منطق اندازه‌گیری

گیج فشار از رایج‌ترین تجهیزات در واحدهای پتروشیمی است.

در کالیبراسیون آن، نقاط آزمون معمولاً در بازه‌های مختلف span بررسی می‌شوند.

نقاط متداول آزمون

در بسیاری از روش‌ها، نقاط زیر استفاده می‌شود:

• 0%
• 25%
• 50%
• 75%
• 100%

در برخی دستورالعمل‌ها نیز از:

• 0%
• 10%
• 50%
• 90%
• 100%

استفاده می‌شود.

روش اجرایی مختصر

گیج را از مدار جدا کنید
مرجع فشار را وصل کنید
فشار را به‌صورت تدریجی اعمال کنید
در مسیر افزایشی و کاهشی آزمون کنید
اختلاف‌ها را ثبت کنید
در صورت نیاز، zero و span را تنظیم کنید

چرا forward/reverse مهم است؟

زیرا این کار کمک می‌کند:

• هیسترزیس
• lag
• stick-slip
• non-linearity

شناسایی شود.

کالیبراسیون ترانسمیتر فشار در واحد پتروشیمی

تعریف

Pressure Transmitter سیگنال فشار را به خروجی استاندارد تبدیل می‌کند؛ معمولاً:

• 4–20 mA
• HART
• Fieldbus
• Foundation Fieldbus

مراحل اصلی

بررسی tag number و رنج
ایزوله‌کردن تجهیز
اعمال فشار مرجع
خواندن خروجی جریان
ثبت نقاط as found
تنظیم zero/span در صورت نیاز
تکرار و ثبت as left

نکته حرفه‌ای

در ترانسمیترهای فشار، فقط خواندن عدد کافی نیست. باید بررسی شود:

• Zero shift
• Span shift
• Linearity
• Repeatability
• Hysteresis

این پنج شاخص، تصویر واقعی‌تری از سلامت تجهیز می‌دهند.

کالیبراسیون تجهیزات ابزار دقیق دما

چرا کالیبراسیون دما حساس‌تر از چیزی است که به نظر می‌رسد؟

در فرایندهای پتروشیمی، دما روی این موارد اثر دارد:

• نرخ واکنش
• فشار بخار
• ویسکوزیته
• ایمنی تجهیزات
• کیفیت محصول

بنابراین خطای کوچک دمایی می‌تواند اثر بزرگ عملیاتی داشته باشد.

کالیبراسیون RTD

RTD معمولاً با مقایسه مقاومت در دماهای مرجع آزمون می‌شود.

نکات کلیدی

• باید نوع سنسور مشخص باشد
• مقاومت کابل و lead wire compensation باید لحاظ شود
• از bath یا dry block مناسب استفاده شود

کالیبراسیون ترموکوپل

ترموکوپل با ولتاژ میلی‌ولت مرتبط با دما سنجیده می‌شود.

نکات مهم

• Cold Junction Compensation
• نوع ترموکوپل: K, J, T, E, N, S, R, B
• خطاهای اتصال و کابل جبران

Temperature Transmitter

در کالیبراسیون ترانسمیتر دما باید بررسی شود:

• نوع ورودی
• range
• linearization
• خروجی 4–20mA
• HART communication

کالیبراسیون فلومتر و نقش آن در بهره‌وری پتروشیمی

چرا فلومترها بسیار مهم‌اند؟

چون در پتروشیمی، جرم و دبی مستقیماً بر تولید، هزینه مواد اولیه و کنترل واکنش اثر می‌گذارند.

انواع متداول

• Coriolis
• Magnetic
• Vortex
• Orifice
• Turbine
• Ultrasonic

چالش‌های رایج

• رسوب
• خوردگی
• کاویتاسیون
• پروفایل نامناسب جریان
• ارتعاش
• نصب غیراستاندارد

نکته حرفه‌ای

کالیبراسیون فلومتر تنها بررسی عدد خروجی نیست؛ باید شرایط نصب، straight run، وضعیت سیال و صحت مدل فرایندی نیز ارزیابی شود.

کالیبراسیون level transmitter و حساسیت آن در مخازن و درام‌ها

موارد کاربرد

• مخازن ذخیره
• درام‌های فرایندی
• separatorها
• برج‌ها
• tank farm

روش‌های رایج

• شبیه‌سازی فشار هیدرواستاتیک
• استفاده از dead weight tester
• مقایسه با مرجع level simulator
• بررسی DP و span

خطاهای رایج

• density change
• impulse line blockage
• zero drift
• plugging
• temperature effect

کالیبراسیون Gas Detector و اهمیت آن در HSE

چرا این بخش حیاتی است؟

در واحدهای پتروشیمی، آشکارساز گاز بخشی از لایه دفاعی ایمنی است.

تاخیر در تشخیص یک گاز قابل اشتعال یا سمی می‌تواند فاجعه‌آفرین باشد.

گازهایی که معمولاً پایش می‌شوند

• H2S
• LEL
• CH4
• CO
• O2
• VOC

الزامات مهم

• تست با گاز مرجع معتبر
• توجه به زمان پاسخ
• بررسی alarm point
• بررسی fault condition
• ثبت bump test و calibration test

تفاوت bump test با calibration

• Bump Test: بررسی واکنش سنسور به گاز
• Calibration: تنظیم و انطباق خروجی با مقدار مرجع

خطاهای کالیبراسیون تجهیزات ابزار دقیق

انواع خطا

• Zero Error
• Span Error
• Linearity Error
• Hysteresis
• Repeatability Error
• Drift
• Resolution Error
• Loading Effect

خطای صفر

یعنی ابزار در نقطه صفر، مقدار غیرواقعی نشان می‌دهد.

خطای Span

یعنی در انتهای بازه، اختلاف از مقدار واقعی بیشتر یا کمتر از حد مجاز است.

هیسترزیس

یعنی پاسخ ابزار در مسیر افزایشی با مسیر کاهشی یکسان نیست.

Drift

یعنی تجهیز به‌مرور زمان از وضعیت اولیه منحرف می‌شود.

راهکارهای کاهش خطا

• انتخاب مرجع دقیق‌تر
• کنترل دمای محیط
• حذف ارتعاش
• تمیزکاری اتصالات
• بررسی سلامت کابل و سنسور
• اجرای برنامه PM و calibration plan

عدم قطعیت اندازه‌گیری چیست و چرا باید ثبت شود؟

عدم‌قطعیت اندازه‌گیری میزان شک منطقی درباره نتیجه اندازه‌گیری است.

در کالیبراسیون حرفه‌ای، فقط عدد کافی نیست؛ باید مشخص باشد این عدد با چه میزان اطمینان به دست آمده است.

منابع عدم‌قطعیت

• دقت مرجع
• شرایط محیطی
• خطای اپراتور
• رزولوشن ابزار
• تکرارپذیری
• اثرات نصب
• پایداری منبع

چرا برای صنایع پتروشیمی مهم است؟

چون در تصمیم‌گیری‌های فرایندی، یک اختلاف کوچک وقتی با عدم‌قطعیت بالا همراه شود، می‌تواند کل نتیجه را غیرقابل اتکا کند.

برنامه کالیبراسیون دوره‌ای: چگونه حرفه‌ای طراحی شود؟

اصل اول: ریسک‌محور باشید

همه تجهیزات نباید با یک فرکانس ثابت کالیبره شوند.

بهتر است بر اساس ریسک، criticality و history تصمیم بگیرید.

عوامل تعیین‌کننده تناوب

• اهمیت تجهیز در فرایند
• سابقه drift
• شرایط محیطی
• ارتعاش و خوردگی
• توصیه سازنده
• نتایج آزمون‌های قبلی
• الزامات HSE و ممیزی

نمونه طبقه‌بندی

• Critical: هر 3 یا 6 ماه
• Important: هر 6 ماه یا سالانه
• Non-critical: سالانه یا بر اساس condition-based check

رویکرد پیشرفته

ترکیب time-based calibration با condition-based calibration معمولاً بهترین نتیجه را می‌دهد.

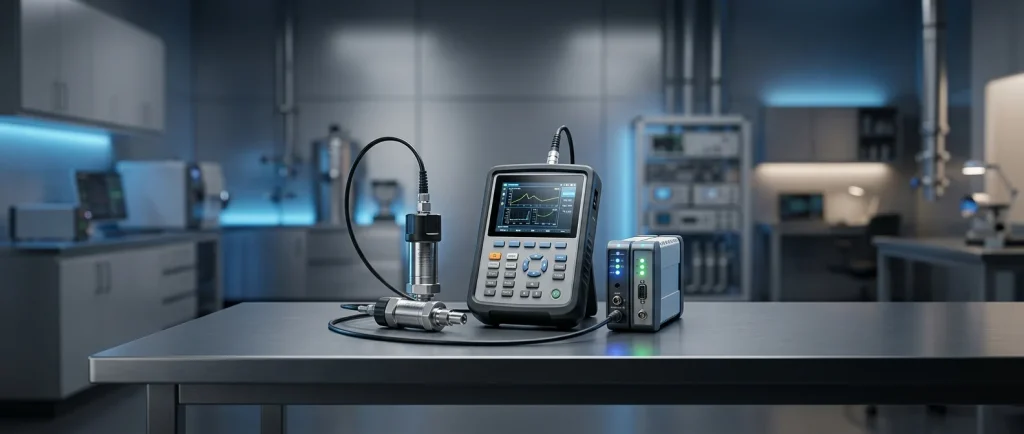

فرآیند استاندارد اجرای کالیبراسیون در سایت پتروشیمی

1) شناسایی تجهیز

• tag number
• service
• range
• location
• loop number
• criticality

2) بررسی اسناد

• datasheet
• P&ID
• loop diagram
• calibration history
• manufacturer manual

3) ایمن‌سازی

• permit to work
• lockout/tagout
• bypass یا manual mode
• اطلاع به بهره‌برداری

4) اجرای آزمون

• اتصال مرجع
• اعمال نقاط آزمون
• ثبت as found
• تنظیم در صورت نیاز
• تکرار آزمون
• ثبت as left

5) صدور گواهی

• نتایج
• تاریخ
• شماره سریال
• مرجع
• عدم‌قطعیت
• وضعیت pass/fail

مستندسازی کالیبراسیون: ستون فقرات E-E-A-T

چرا مستندسازی مهم است؟

چون بدون سند:

• اعتبار فعالیت کاهش می‌یابد
• امکان ردیابی از بین می‌رود
• ممیزی با مشکل مواجه می‌شود
• دانش سازمانی ثبت نمی‌شود

اجزای یک گواهی خوب

• نام تجهیز
• tag number
• serial number
• manufacturer
• range
• standard used
• test points
• as found
• as left
• acceptance criteria
• environmental conditions
• technician name
• approver name
• date of next calibration

بهترین تمرین

گزارش‌ها باید قابل‌فهم برای بهره‌برداری، QA و مدیریت دارایی باشند؛ نه فقط برای تکنسین.

تجهیزات و ابزارهای مرجع موردنیاز برای کالیبراسیون

ابزارهای رایج

• Pressure Calibrator
• Dead Weight Tester
• Hand Pump
• Multimeter
• Loop Calibrator
• Dry Block Calibrator
• Dry/Wet Bath
• RTD Simulator
• Thermocouple Simulator
• HART Communicator
• Gauge Blocks
• Test Pump
• Reference Standard Gauge

معیار انتخاب ابزار مرجع

• دقت بالاتر از تجهیز
• گواهی معتبر
• مناسب بودن برای range
• قابلیت حمل یا bench use
• پایداری بلندمدت

اشتباهات رایج در کالیبراسیون تجهیزات ابزار دقیق

خطاهای انسانی

• اتصال اشتباه
• انتخاب مرجع نامناسب
• ثبت ناقص داده
• تفسیر اشتباه نقاط آزمون

خطاهای فرایندی

• کالیبراسیون بدون ایزوله‌سازی
• عدم رعایت دمای محیط
• نادیده‌گرفتن اثرات ارتعاش
• نادیده‌گرفتن contamination

خطاهای مدیریتی

• نداشتن برنامه منظم
• نبود backlog control
• ضعف در مدیریت asset
• عدم تحلیل trend drift

راهکار حرفه‌ای

• SOP دقیق
• چک‌لیست اجرایی
• آموزش تکنسین
• review دو مرحله‌ای
• trend analysis

یک چارچوب عملی برای صاحبان کسب‌وکار پتروشیمی

اگر بخواهید برنامه کالیبراسیون را از سطح معمولی به سطح حرفه‌ای ارتقا دهید، این چارچوب را اجرا کنید:

• Asset Criticality Matrix بسازید
• برای هر تجهیز Calibration Interval تعریف کنید
• As Found / As Left را ذخیره کنید
• تجهیزات پرریسک را trend کنید
• از آزمایشگاه‌های دارای صلاحیت استفاده کنید
• KPI تعریف کنید:
  • درصد تجهیزات خارج از تلرانس
  • متوسط drift
  • نرخ تکرار failure
  • زمان تأخیر کالیبراسیون
• برای تجهیزات بحرانی، spare strategy داشته باشید

نتیجه این چارچوب

• کاهش downtime
• افزایش ایمنی
• بهبود قابلیت اعتماد سیستم کنترل
• کاهش هزینه‌های corrective maintenance

کالیبراسیون داخلی یا برون‌سپاری؟

کالیبراسیون داخلی

مزایا:

• سرعت بیشتر
• هزینه عملیاتی کمتر در بلندمدت
• کنترل بهتر بر زمان‌بندی

معایب:

• نیاز به سرمایه‌گذاری اولیه
• نیاز به نیروی متخصص
• مسئولیت کالیبراسیون و traceability سنگین‌تر

برون‌سپاری

مزایا:

• دسترسی به آزمایشگاه مجهز
• traceability و certification قوی‌تر
• مناسب برای تجهیزات حساس

معایب:

• زمان حمل و انتظار
• هزینه بالاتر در برخی موارد
• وابستگی به پیمانکار

انتخاب درست

• تجهیزات بحرانی یا حساس: برون‌سپاری معتبر یا ترکیب hybrid
• تجهیزات روتین: کالیبراسیون داخلی با نظارت

چک‌لیست مدیریتی کالیبراسیون تجهیزات ابزار دقیق

پیش از اجرا

• [ ] تجهیز شناسایی شده است
• [ ] range مشخص است
• [ ] مرجع معتبر آماده است
• [ ] procedure موجود است
• [ ] permit صادر شده است
• [ ] risk assessment انجام شده است

حین اجرا

• [ ] اتصال‌ها صحیح‌اند
• [ ] شرایط محیطی کنترل شده است
• [ ] نقاط آزمون طبق روش اجرا شده‌اند
• [ ] داده‌ها ثبت شده‌اند
• [ ] انحراف‌ها بررسی شده‌اند

پس از اجرا

• [ ] نتیجه پاس/فیل ثبت شده است
• [ ] گواهی صادر شده است
• [ ] next due date تعیین شده است
• [ ] تجهیز به سیستم CMMS/ERP ثبت شده است
• [ ] در صورت failure، NCR صادر شده است

برای مشاوره و اجرای کالیبراسیون حرفه‌ای

اگر در واحد پتروشیمی خود نیاز به طراحی برنامه کالیبراسیون تجهیزات ابزار دقیق، تدوین SOP، ممیزی مستندات، تحلیل drift، یا اجرای کالیبراسیون در محل دارید، بهترین کار این است که قبل از بروز خطاهای عملیاتی، یک ساختار حرفه‌ای و قابل‌ردیابی ایجاد کنید.

برای دریافت مشاوره تخصصی و هماهنگی اجرای خدمات، با ما تماس بگیرید.

• ایمیل : info@petrohirad.com
• تلفن : 09122861812

پرسش‌های متداول درباره کالیبراسیون تجهیزات ابزار دقیق

نتیجه‌گیری

کالیبراسیون تجهیزات ابزار دقیق در صنعت پتروشیمی، یک فعالیت تزئینی یا اداری نیست؛ یک الزام راهبردی برای ایمنی، کیفیت، بهره‌وری و انطباق است. هر تجهیزی که از مرجع خارج شود، می‌تواند روی کنترل فرایند، HSE، انرژی و هزینه اثر بگذارد. بنابراین سازمان‌های حرفه‌ای باید کالیبراسیون را به‌عنوان بخشی از سیستم مدیریت دارایی و کیفیت ببینند، نه یک کار مقطعی.

در سطح E-E-A-T، محتوای این حوزه باید بر استانداردها، قابلیت ردیابی، مستندسازی، تحلیل خطا، و تصمیم‌گیری مبتنی بر ریسک استوار باشد. اگر این اصول در اجرا و تولید محتوا رعایت شوند، هم عملکرد فنی بهتر می‌شود و هم اعتبار برند در جست‌وجو و بازار B2B تقویت خواهد شد.
