ترانسمیتر دما چیست؟ راهنمای کامل انواع، کاربردها

اگر قصد انتخاب یا خرید یک ترانسمیتر حرفه‌ای و پایدار را دارید، پیشنهاد می‌کنیم ابتدا مشخصات ترانسمیتر دما 248 را بررسی کنید؛ زیرا این مدل یکی از رایج‌ترین و قابل‌اعتمادترین ترانسمیترهای حرارتی در صنایع مختلف است و مطالعه مشخصات آن، درک عمیق‌تری از ساختار و عملکرد ترانسمیترهای دما به شما می‌دهد.

ترانسمیتر دما چیست؟

ترانسمیتر دما یک تجهیز ابزار دقیق است که دمای اندازه‌گیری‌شده توسط سنسورهایی مانند RTD یا ترموکوپل را دریافت کرده و آن را به سیگنال استاندارد (معمولاً 4–20 میلی‌آمپر یا مدباس) تبدیل می‌کند. این تبدیل باعث می‌شود سیستم کنترل بتواند دما را با دقت بالا، بدون تأثیر نویز و افت سیگنال، پایش و کنترل کند.

در بسیاری از فرآیندها، استفاده از ترانسمیتر دما به‌جای اتصال مستقیم سنسور، الزامی است؛ زیرا طول کابل زیاد، نویزهای صنعتی، دقت پایین و نویزپذیری RTD یا TC می‌تواند عملکرد سیستم را مختل کند.

ترانسمیتر دما چگونه کار می‌کند؟

عملکرد ترانسمیتر دما بر پایه سه مرحله اصلی است:

1. دریافت سیگنال اولیه از سنسور دما (RTD، ترموکوپل و …)
2. خطی‌سازی، فیلتر نویز و جبران‌سازی دمایی
3. تبدیل سیگنال به خروجی قابل‌استفاده برای PLC، DCS یا نمایشگر

در نتیجه، چه در کاربردهای ساده و چه در صنایع حساس، استفاده از ترانسمیتر سبب افزایش دقت، پایداری، سرعت پاسخ و کاهش خطاهای نویزی می‌شود.

انواع ترانسمیتر دما

انواع ترانسمیترهای دما بر اساس نوع سنسور، نحوه نصب و خروجی دسته‌بندی می‌شوند:

ترانسمیتر دما PT100

مخصوص سنسورهای RTD سری PT100 با دقت بالا، مناسب فرایندهای حساس.

ترانسمیتر دما ترموکوپل

پشتیبانی از انواع TC مانند K، J، T برای دماهای بسیار بالا یا محیط‌های صنعتی.

ترانسمیتر دما RTD

مناسب برای محیط‌هایی که پایداری، دقت و تکرارپذیری اهمیت جدی دارد.

ترانسمیتر دما ریلی (Rail-Mount)

نصب روی ریل تابلو برق، مناسب خطوط اتوماسیون و سیستم‌های کنترل گسترده.

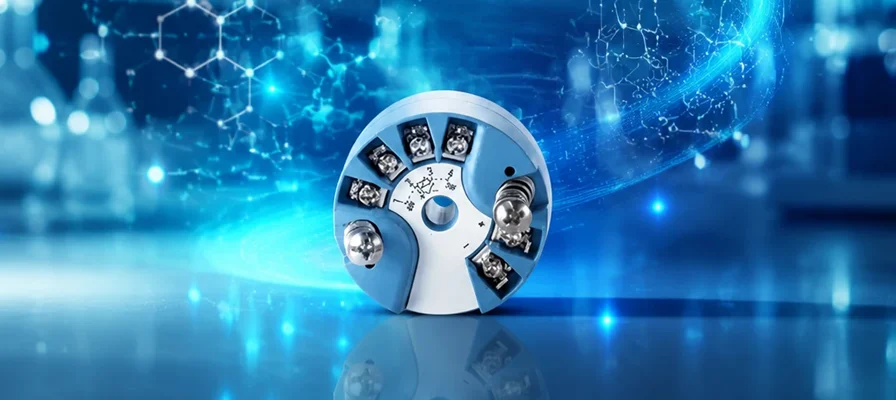

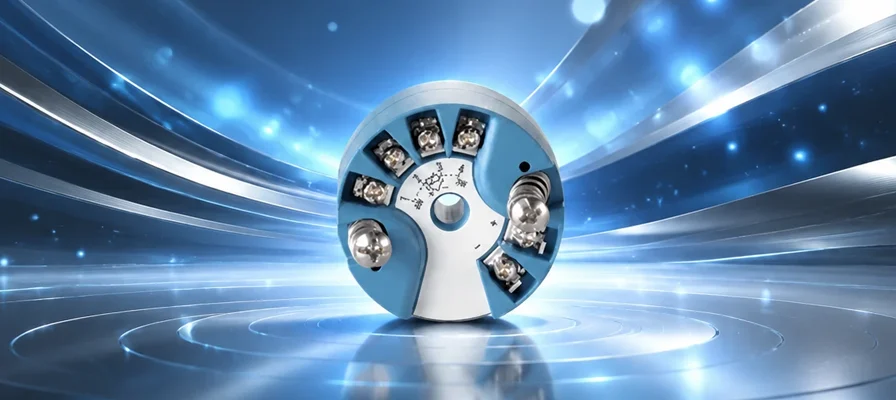

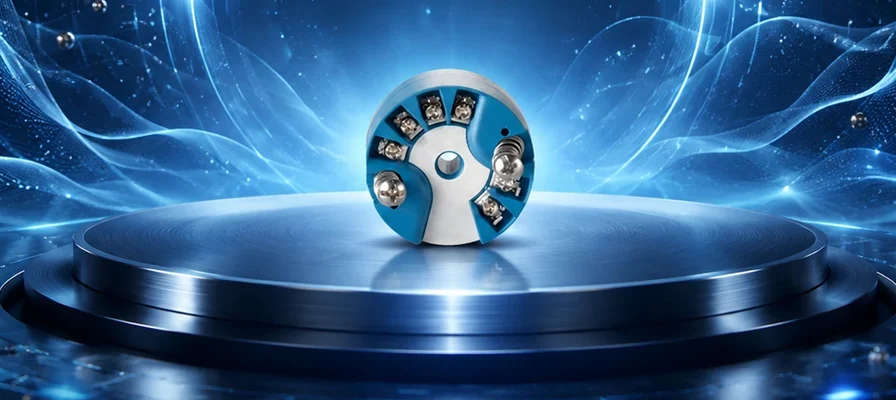

ترانسمیتر دما هدمونت (Head-Mount)

قرارگیری داخل هد سنسور، کم‌سیم‌کشی و مقاوم در برابر نویز.

ترانسمیتر دما با نمایشگر

مجهز به صفحه دیجیتال جهت مانیتور آنی دما.

ترانسمیتر دما مدباس (Modbus RTU)

خروجی دیجیتال، مناسب شبکه‌های صنعتی RS485.

ترانسمیتر دما ولتاژی / جریانی

مبدل ولتاژ به جریان برای سیستم‌هایی که خروجی خاص نیاز دارند.

ترانسمیتر دما و رطوبت

اندازه‌گیری هم‌زمان دما + رطوبت برای سیستم‌های تهویه، اتاق تمیز و آزمایشگاه‌ها.

کاربرد ترانسمیتر دما در صنایع

این تجهیز یکی از مهم‌ترین اجزای تجهیزات ابزار دقیق است و در صنایع زیر کاربرد دارد:

• نفت، گاز و پتروشیمی
• نیروگاه‌ها
• صنایع غذایی و دارویی
• فولاد و ذوب
• HVAC و تأسیسات
• خطوط اتوماسیون صنعتی و ماشین‌آلات

ترانسمیتر باعث می‌شود دما با دقت، سرعت و بدون افت سیگنال به بخش کنترل منتقل شود.

مدار، سیم‌کشی و نحوه نصب ترانسمیتر دما

نحوه سیم‌کشی

نوع سیم‌کشی بسته به RTD یا ترموکوپل متفاوت است:

• RTD سه‌سیمه یا چهارسیمه → برای افزایش دقت
• ترموکوپل → با جبران‌ساز سرد
• ترانسمیترهای ریلی → ورودی سنسور + خروجی 4–20mA یا RS485

نحوه نصب

• نصب داخل هد (Head-Mount)
• نصب روی ریل تابلو (Rail-Mount)
• نصب روی باکس یا پانل

مدار ترانسمیتر دما

مدار شامل بخش میکروکنترلر، خطی‌ساز، فیلتر نویز و درایور جریان است.

نحوه تست، عملکرد و کالیبراسیون

نحوه تست

• تست خروجی 4–20 میلی‌آمپر با میلی‌آمپر‌متر
• شبیه‌سازی ورودی RTD یا TC با کالibrator
• تست پایداری و خطی بودن خروجی

نحوه عملکرد

ترانسمیتر دما دائماً سیگنال سنسور را اندازه‌گیری کرده و پس از جبران‌سازی، خروجی استاندارد ارائه می‌دهد.

کالیبراسیون

کالیبراسیون دوره‌ای باعث کاهش خطا و افزایش طول عمر تجهیز می‌شود.

بهترین برندهای ترانسمیتر دما

یکی از جذاب‌ترین بخش‌های جستجو در این حوزه، انتخاب برند است. در بازار ایران، محبوب‌ترین برندها شامل:

• برند روزمونت (Rosemount)
• یوکوگاوا
• زیمنس
• ویکا
• ABB
• هدمونت
• جومو
• اندرس هاوزر
• پارس مگا

برند روزمونت بیشترین حجم جستجو را دارد و مدل‌هایی مانند 248 و 644 از پرفروش‌ترین‌ها هستند.

راهنمای انتخاب بهترین ترانسمیتر دما

انتخاب ترانسمیتر دما فقط به برند یا قیمت محدود نمی‌شود. برای اینکه تجهیز انتخابی در بلندمدت عملکرد دقیق، پایدار و بدون خطا داشته باشد، باید چند پارامتر فنی مهم را بررسی کنید. در ادامه مهم‌ترین معیارهای انتخاب ترانسمیتر دما را به‌صورت تخصصی بررسی می‌کنیم.

نوع سنسور: RTD یا ترموکوپل؟

اولین و مهم‌ترین موضوع، نوع سنسور ورودی ترانسمیتر است.

ترانسمیتر RTD

برای سنسورهایی مانند PT100 و PT1000 استفاده می‌شود و دقت بسیار بالایی دارد.

این مدل‌ها برای صنایع غذایی، دارویی، آزمایشگاهی و فرآیندهای حساس مناسب هستند.

مزایا:

• دقت بالا
• پایداری عالی
• خطای کمتر در بلندمدت

محدودیت:

• محدودیت در دماهای خیلی بالا

ترانسمیتر ترموکوپل

برای سنسورهای TC مانند K ،J ،T ،S و R استفاده می‌شود و در دماهای بسیار بالا عملکرد مناسبی دارد.

مزایا:

• تحمل دمای بالا
• مناسب محیط‌های صنعتی سنگین
• پاسخ سریع

محدودیت:

• دقت کمتر نسبت به RTD

قیمت ترانسمیتر دما چگونه تعیین می‌شود؟

قیمت به چند پارامتر اصلی وابسته است:

• برند (روزمونت، یوکوگاوا و…)
• نوع سنسور پشتیبانی‌شده
• دقت و کلاس عملکرد
• امکانات جانبی (نمایشگر، HART، Modbus)
• ضدانفجار بودن یا نبودن
• جنس بدنه و شرایط محیطی

ترانسمیترهای برند روزمونت و ویکا در رده بالاتر و مدل‌های ایرانی در رده اقتصادی قرار می‌گیرند.

دقت مورد نیاز فرآیند

همه صنایع به دقت یکسان نیاز ندارند.

برای مثال:

• در صنایع غذایی و دارویی خطای 0.1 درجه اهمیت دارد.
• در کوره‌های صنعتی ممکن است خطای 1 تا 2 درجه قابل قبول باشد.

ترانسمیترهای حرفه‌ای معمولاً دارای:

• Accuracy Class
• Linearization
• Temperature Compensation

هستند که دقت اندازه‌گیری را افزایش می‌دهند.

رنج دمای فرآیند

هر ترانسمیتر محدوده دمای مشخصی را پشتیبانی می‌کند.

مثال:

• PT100 → حدود 200- تا 600+ درجه
• ترموکوپل نوع K → تا حدود 1200 درجه

اگر رنج دمایی اشتباه انتخاب شود:

• خروجی ناپایدار می‌شود
• خطای اندازه‌گیری افزایش پیدا می‌کند
• عمر سنسور کاهش می‌یابد

بهتر است همیشه حدود 10 تا 20 درصد بالاتر از دمای واقعی فرآیند را در نظر بگیرید.

نوع خروجی ترانسمیتر

خروجی ترانسمیتر باید با سیستم کنترل شما سازگار باشد.

خروجی 4–20mA

رایج‌ترین استاندارد صنعتی

مقاوم در برابر نویز و مناسب فاصله‌های طولانی

خروجی ولتاژی

مانند:

• 0–10V
• 1–5V

بیشتر در سیستم‌های سبک یا HVAC استفاده می‌شود.

خروجی دیجیتال (Modbus / HART)

برای مانیتورینگ پیشرفته، شبکه صنعتی و تنظیمات نرم‌افزاری کاربرد دارد.

نوع نصب ترانسمیتر

نوع نصب مستقیماً روی عملکرد و نگهداری تاثیر دارد.

Head Mount

داخل هد سنسور نصب می‌شود.

مزایا:

• کاهش نویز
• سیم‌کشی کوتاه‌تر
• مناسب محیط صنعتی

روی ریل تابلو برق نصب می‌شود.

مزایا:

• تعمیر و نگهداری آسان
• مناسب تابلوهای PLC و DCS
• مناسب چندین ورودی همزمان

دارای بدنه مستقل صنعتی

مزایا:

• مقاومت مکانیکی بالا
• مناسب فضای باز
• مناسب صنایع نفت و گاز

نیاز به ضدانفجار بودن (Ex)

در محیط‌های خطرناک مانند:

• پالایشگاه
• پتروشیمی
• خطوط گاز
• مخازن مواد قابل اشتعال

باید از ترانسمیترهای دارای تاییدیه:

• ATEX
• IECEx
• FM

استفاده شود.

این مدل‌ها طوری طراحی شده‌اند که جرقه یا افزایش دمای داخلی باعث انفجار نشود.

شرایط محیطی و نویز صنعتی

محیط نصب نقش مهمی در انتخاب تجهیز دارد.

رطوبت بالا

نیاز به:

• IP65
• IP67
• بدنه استیل

لرزش شدید

نیاز به:

• اتصالات مقاوم
• سنسور ضد لرزش
• بدنه صنعتی مستحکم

نویز الکترومغناطیسی (EMI)

در کنار اینورترها، موتورهای صنعتی و کابل قدرت، نویز زیاد است.

برای جلوگیری از خطا:

• خروجی 4–20mA انتخاب کنید
• کابل شیلددار استفاده کنید
• ترانسمیتر نزدیک سنسور نصب شود

پروتکل ارتباطی و قابلیت هوشمند

در صنایع مدرن، ترانسمیترهای اسمارت محبوب‌تر هستند.

قابلیت‌ها:

• تنظیم نرم‌افزاری
• مانیتورینگ آنلاین
• عیب‌یابی
• ارسال آلارم
• کالیبراسیون دیجیتال

پروتکل‌های رایج:

• HART
• Modbus RTU
• Profibus
• Foundation Fieldbus

برند و کیفیت ساخت

برندهای معتبر معمولاً:

• دقت بالاتر
• طول عمر بیشتر
• پایداری بهتر
• خدمات فنی قوی‌تر

دارند.

برندهای پرکاربرد:

• Rosemount
• Yokogawa
• Siemens
• WIKA
• ABB
• Endress+Hauser

قیمت و هزینه نگهداری

ارزان‌ترین ترانسمیتر همیشه بهترین انتخاب نیست.

گاهی یک تجهیز ارزان باعث:

• توقف خط تولید
• خطای فرآیندی
• هزینه تعمیر بالا

می‌شود.

در انتخاب نهایی باید این موارد را با هم بررسی کنید:

• قیمت اولیه
• طول عمر
• هزینه کالیبراسیون
• پایداری عملکرد
• دسترسی به قطعات و خدمات

سوالات متداول درباره ترانسمیتر دما

جمع‌بندی

ترانسمیتر دما یکی از مهم‌ترین اجزای سیستم کنترل حرارت در صنایع است و شناخت انواع، عملکرد و نحوه انتخاب آن، منجر به افزایش دقت و کارایی فرآیند می‌شود. اگر قصد خرید یک ترانسمیتر حرفه‌ای دارید پیشنهاد می‌کنیم ابتدا ترانسمیتر دما 248 را مشاهده کنید تا انتخاب دقیق‌تر و مطمئن‌تری داشته باشید.
