فلومتر چیست؟ معرفی جامع انواع Flowmeter

فلومتر یکی از کلیدی‌ترین تجهیزات اندازه‌گیری در صنعت و پزشکی است که برای سنجش دبی (Flow) سیالات مختلف مثل آب، بخار، هوا، گازهای صنعتی و حتی اکسیژن پزشکی استفاده می‌شود؛ اگر قصد خرید، انتخاب یا مقایسه انواع دستگاه‌های اندازه‌گیری دبی را دارید، پیشنهاد می‌شود ابتدا از صفحه اصلی پتروهیراد و سپس دسته‌بندی «تجهیزات ابزار دقیق» بازدید کنید تا دید دقیقی از مدل‌ها و کاربردها داشته باشید:

• صفحه اصلی پتروهیراد: پتروهیراد
• دسته تجهیزات ابزار دقیق: تجهیزات ابزار دقیق

در این مقاله تلاش می‌کنیم با زبانی رسمی، ساختاریافته و همراه با مثال و جدول، مسیر انتخاب و شناخت فلومتر را شفاف کنیم تا در پایان بدانید کدام برای کاربرد شما بهترین گزینه است و چرا.

فلومتر صنعتی؛ فراتر از یک اندازه‌گیر ساده

فلومتر صنعتی (Industrial Flowmeter) در واقع یکی از اجزای کلیدی در زیرساختِ ابزار دقیق و اتوماسیون صنعتی است و نقش آن، بسیار عمیق‌تر از یک «اندازه‌گیر ساده» است که صرفاً عددی روی نمایشگر نشان می‌دهد. در سیستم‌های امروزی که بر پایه کنترل فرآیند پیچیده و یکپارچه‌سازی داده‌ها استوارند، فلومتر صنعتی باید بتواند:

1. دبی لحظه‌ای را با دقت بسیار بالا اندازه‌گیری کند،
2. آن را به سیگنال‌های استاندارد و بدون نویز تبدیل نماید،
3. در محیط‌های سخت و شرایط عملیاتی خشن، پایداری خود را حفظ کند.

در ادامه به‌صورت تخصصی بررسی می‌کنیم که چرا فلومتر صنعتی در واقع یک واحد اندازه‌گیری هوشمند و چندمنظوره است؛ نه صرفاً یک حسگر جریان.

نقش فلومتر در ساختار کنترل فرآیند صنعتی

یک فلومتر صنعتی در اغلب فرآیندها در کنار سایر تجهیزات ابزار دقیق نظیر ترانسمیتر فشار، کنترلر، شیر کنترلی و PLC/DCS کار می‌کند.

این تجهیز در حلقه‌ی کنترل (Control Loop) به‌صورت زیر ایفای نقش می‌کند:

1. اندازه‌گیری (Measurement): سنسور فلومتر متناسب با نوع سیال (مایع، بخار، گاز) سرعت یا جرم عبوری را آشکار می‌کند.
2. انتقال سیگنال (Transmission): ترانسمیتر فلومتر مقدار اندازه‌گیری‌شده را تبدیل به سیگنال آنالوگ (معمولاً 4-20mA) یا دیجیتال (Modbus، Profibus، HART، FOUNDATION Fieldbus) می‌کند.
3. پردازش (Processing): داده‌ی سیگنال در کنترلر مرکزی تفسیر شده و با نقطه‌ی تنظیم (Setpoint) مقایسه می‌شود.
4. کنترل (Control): دستور اصلاحی برای تنظیم دبی (مثلاً به‌وسیله‌ی ولو یا پمپ) صادر می‌شود.

بدین ترتیب، فلومتر صنعتی همانند حسگر چشم سیستم عمل کرده و اطلاعات بلادرنگ از جریان عبوری را تأمین می‌کند.

محیط‌های کاری خشن و الزامات طراحی

فلومترهای صنعتی باید در محیط‌های فوق‌العاده متنوع و گاه خطرناک کار کنند؛ مثل واحدهای تقطیر در پالایشگاه‌ها، خطوط اسید در پتروشیمی، سیستم‌های بخار در نیروگاه‌ها یا تزریق مایعات خورنده در صنایع دارویی.

بنابراین طراحی آن‌ها باید ویژگی‌های زیر را شامل شود:

ویژگی طراحی	مفهوم و اهمیت
مقاومت مکانیکی بالا	تحمل لرزش‌های پیوسته ناشی از پمپ و توربین
پایداری در فشار بالا	قابلیت کار تا محدوده‌ی 100 بار و بالاتر
تحمل دمای بالا	برخی مدل‌های ورتکس یا ونتوری تا 450°C کار می‌کنند
مقاومت شیمیایی	انتخاب متریال‌های خاص مانند استنلس 316L، Hastelloy، یا لاینر PTFE برای اسید
درجه حفاظت (IP) و ضدانفجار (Ex)	برای کار در مناطق خطرناک (Zone 1 و Zone 2) ضروری است
محافظت در برابر نویز الکتریکی	طراحی داخلی با شیلدینگ و ارتینگ قوی برای حفظ صحت سیگنال‌ها

به عبارتی، فلومتر صنعتی باید در شرایطی که ممکن است لرزش، میدان مغناطیسی بالا، تغییرات ناگهانی دما و فشار هم‌زمان رخ دهد، همچنان دقیق، پایدار و قابل اعتماد بماند.

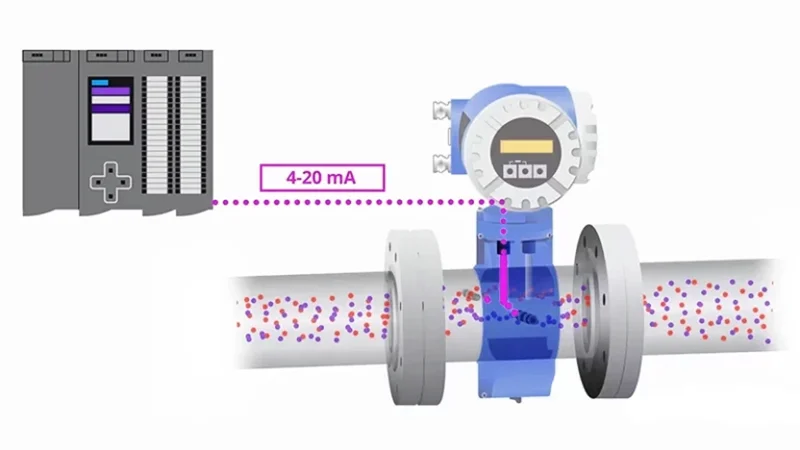

اهمیت خروجی‌های استاندارد در فلومتر صنعتی

در یک محیط صنعتی، کیفیت انتقال داده اندازه‌گیری‌شده، به اندازه‌ی خود عدد دبی اهمیت دارد.

فلومترهای نسل جدید می‌توانند خروجی‌های گوناگونی ارائه دهند تا با انواع سیستم‌های کنترل سازگار باشند:

نوع سیگنال	استاندارد	مزیت
آنالوگ جریان	4-20 mA	دقت بالا، ایمنی در برابر نویز
HART Protocol	Hybrid Analog/Digital	امکان کالیبراسیون و تنظیم از راه دور
Modbus RTU/TCP	دیجیتال سری/شبکه‌ای	مناسب برای شبکه‌های صنعتی گسترده
Foundation Fieldbus / Profibus	دیجیتال چندگانه	مناسب برای سیستم‌های کنترل پیچیده در پالایشگاه‌ها

به کمک این پروتکل‌ها، فلومتر صنعتی به راحتی در ساختار اتوماسیون متصل شده و داده‌ها بدون افت و اعوجاج به DCS یا PLC منتقل می‌شوند.

تأثیر خطای فلومتر در عملکرد سیستم‌های واقعی

خطای اندازه‌گیری در یک فلومتر صنعتی اگرچه در ظاهر ناچیز به نظر می‌رسد (مثلاً ۱٪)، اما در محیط‌های با جریان زیاد می‌تواند اثرات اقتصادی و ایمنی قابل‌توجهی داشته باشد.

نمونه واقعی:

در واحد سوخت‌رسانی کوره‌های نفت و گاز، فلومتر وظیفه‌ی کنترل نرخ تزریق سوخت را دارد. اگر فلومتر ۲٪ کمتر از مقدار واقعی نشان دهد:

• احتراق ناقص اتفاق می‌افتد.
• دمای خروجی کاهش می‌یابد.
• بازده حرارتی افت می‌کند.
• انتشار گازهای آلاینده افزایش می‌یابد.

در عوض، اگر فلومتر ۲٪ بیشتر بخواند:

• سوخت اضافی تزریق می‌شود.
• دمای کوره بیش از حد افزایش می‌یابد.
• احتمال آسیب به تیوب‌ها و تجهیزات بالا می‌رود.

بنابراین کوچک‌ترین خطا می‌تواند در مقایسۀ صنعتی، به هدررفت میلیون‌ها ریال سوخت در ماه یا کاهش راندمان تولید منجر شود.

فلومتر صنعتی؛ تجهیز هوشمند و خودکالیبره

فلومترهای مدرن صنعتی اغلب مجهز به الکترونیک هوشمند (Smart Transmitter) هستند که قادرند:

• به‌صورت خودکار سیگنال‌ها را فیلتر و پایداری قرائت را حفظ کنند؛
• داده‌های آماری (مانند میانگین، پیک، انحراف معیار جریان) را ذخیره نمایند؛
• خودآزمایی داخلی (Self-Diagnostic) انجام دهند؛
• هشدارهایی مثل افت دقت، آلودگی سنسور یا نویز محیطی را اعلام کنند.

این قابلیت‌ها باعث شده فلومتر صنعتی از یک دستگاه صرف برای اندازه‌گیری، به یک ابزار هوشمند تحلیلگر فرآیند تبدیل شود.

جمع‌بندی تخصصی

در مجموع، فلومتر صنعتی را باید قلب تپندهٔ سامانه‌های اندازه‌گیری جریان در صنایع پیچیده دانست. دقت عملکرد آن مستقیماً روی مواردی چون:

• مصرف انرژی،
• کیفیت تولید،
• ایمنی فرآیند،
• و پایداری خط تولید

اثر می‌گذارد.

بدون درک ویژگی‌های محیط، انتخاب صحیح متریال، نوع سیگنال خروجی و کلاس دقت، استفاده از فلومتر صرفاً یک نصب فیزیکی خواهد بود، نه یک تصمیم مهندسی.

روش‌های اندازه‌گیری جریان (Flow Measurement)؛ راهنمای جامع انتخاب

در دنیای ابزار دقیق، هیچ راهکار «یک‌سانی» برای همه پروژه‌ها وجود ندارد. تنوع خواص فیزیکی و شیمیایی سیالات (از گازهای فوق‌داغ تا مایعات ویسکوز) باعث شده تا روش‌های اندازه‌گیری جریان به دسته‌های مختلفی تقسیم شوند. انتخاب فلومترِ مناسب، نیازمند شناخت دقیق از تکنولوژی‌هایی است که پتروهیراد در ادامه به بررسی آن‌ها می‌پردازد.

۱. اندازه‌گیری بر اساس اختلاف فشار (Differential Pressure – DP)

این روش یکی از کلاسیک‌ترین و در عین حال قابل‌اعتمادترین متدهای اندازه‌گیری در صنایع است. تجهیزاتی مانند اریفیس (Orifice)، ونتوری (Venturi)، فلو نازل و پیتوت تیوب در این دسته قرار می‌گیرند.

• نحوه عملکرد: بر اساس قانون برنولی و اندازه‌گیری افت فشار ایجاد شده در دو سوی یک مانع. رابطه اصلی به صورت $Q = K \cdot \sqrt{\Delta P}$Q=K⋅ΔP​ است.
• مزایا: ساختار ساده، بدون قطعات متحرک (در اکثر مدل‌ها)، هزینه تعمیر و نگهداری پایین.
• چالش‌ها: دقت پایین‌تر نسبت به تکنولوژی‌های نوین و نیاز به طول مستقیم لوله برای استقرار جریان.

۲. اندازه‌گیری بر اساس سرعت (Velocity-Based Flowmeters)

زمانی که نیاز به دقت بالاتر در مانیتورینگ جریان دارید، فلومترهای سرعتی بهترین گزینه هستند. تجهیزاتی نظیر مغناطیسی (Magmeter)، ورتکس (Vortex)، توربینی و آلتراسونیک از این دسته هستند.

• نحوه عملکرد: محاسبه دبی بر اساس فرمول $Q = A \cdot V$Q=A⋅V (سطح مقطع ضرب‌در سرعت سیال).
• مزایا: دقت بسیار بالا و قابلیت استفاده در طیف گسترده‌ای از سیالات (رسانا، غیررسانا، تمیز یا کثیف).
• چالش‌ها: ساختار داخلی پیچیده‌تر، حساسیت به تلاطم جریان (Turbulence) و امکان استهلاک مکانیکی در برخی مدل‌های توربینی.

نکته فنی پتروهیراد: تلاطم زیاد در خط لوله می‌تواند منجر به فرسایش قطعات و کاهش طول عمر تجهیز شود. استفاده از «استریتنرها» یا نصب صحیح در فواصل استاندارد برای افزایش دقت این تجهیزات ضروری است.

۳. اندازه‌گیری مستقیم جرمی (Mass Flow Measurement)

دقیق‌ترین و پیشرفته‌ترین روش اندازه‌گیری که نیاز به هیچ‌گونه جبران‌سازی (Compensation) ندارد. فلومترهای کوریولیس (Coriolis) و حرارتی (Thermal Mass) در این دسته قرار می‌گیرند.

• چرا جرم؟ در فلومترهای حجمی، تغییرات فشار و دما مستقیماً روی چگالی تأثیر گذاشته و خطا ایجاد می‌کنند. فلومترهای جرمی مستقل از این متغیرها عمل کرده و مقدار دقیق ماده (جرم واقعی) را گزارش می‌دهند.
• مزایا: دقت فوق‌العاده بالا (حتی کمتر از ۰.۱٪)، عدم نیاز به ترانسمیترهای دما و فشار کمکی، و پایداری در برابر تلاطم سیال.
• چالش‌ها: قیمت بالاتر و محدودیت در سایزهای بسیار بزرگ خطوط لوله.

مقایسه عملکردی در یک نگاه

روش اندازه‌گیری	دقت	پیچیدگی ساختار	مناسب برای
اختلاف فشار	متوسط	کم	سیالات خورنده و دما بالا
سرعتی	بالا	متوسط/زیاد	آب، گازها و مایعات صنعتی
جرمی	بسیار بالا	بالا	نفت، گاز، مواد شیمیایی حساس

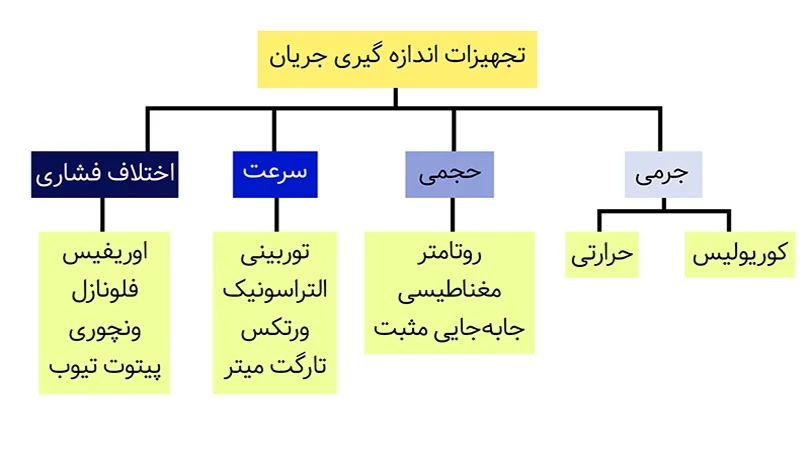

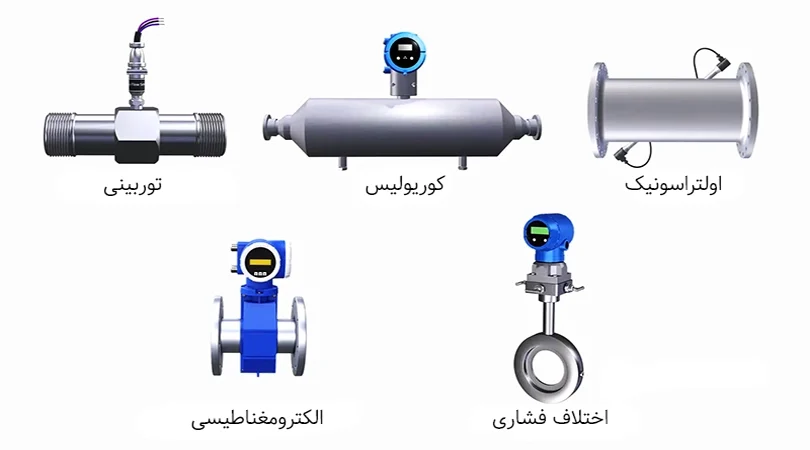

انواع فلومتر و دسته‌بندی‌های تکنولوژیک (بررسی عمیق مهندسی)

فلومتر‌ها بر اساس مکانیزم فیزیکی اندازه‌گیری به چهار خانواده‌ی اصلی تقسیم می‌شوند. انتخاب هر فلومتر کاملاً وابسته به ماهیت سیال (مایع، گاز، بخار)، شرایط عملیاتی (فشار، دما، ویسکوزیته، خورندگی)، دقت موردنیاز و رژیم جریان است. در این تحلیل تخصصی، هر دسته را از منظر اصل فیزیکی، معادلات حاکم، مزایا، محدودیت‌ها و کاربرد صنعتی بررسی می‌کنیم.

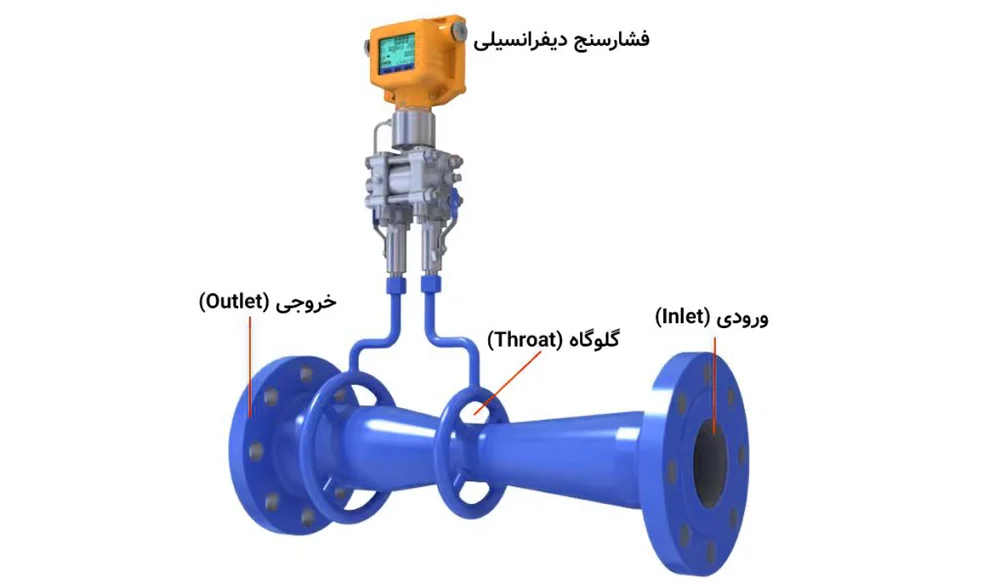

فلومترهای اختلاف فشاری (Differential Pressure Flowmeters)

اصل فیزیکی

این نوع فلومتر بر پایه معادله برنولی کار می‌کند. زمانی که سیال از یک گلوگاه عبور می‌کند، سرعت افزایش و فشار کاهش می‌یابد. اختلاف فشار ایجادشده با دبی رابطه دارد:

$$Q = C \cdot A \cdot \sqrt{\frac{2\Delta P}{\rho}}$$Q=C⋅A⋅ρ2ΔP​​

که در آن:

• $Q$Q = دبی حجمی
• $C$C = ضریب تخلیه
• $A$A = سطح مقطع گلوگاه
• $\Delta P$ΔP = اختلاف فشار
• $\rho$ρ = چگالی سیال

بنابراین فلومتر اختلاف فشاری ذاتاً به چگالی وابسته است.

انواع اصلی

نوع فلومتر	ویژگی ساختاری	افت فشار	دقت	کاربرد
Orifice Plate	صفحه سوراخ‌دار ساده	زیاد	±1%	گاز و بخار
Venturi Tube	گلوگاه همگرا-واگرا	کم	±0.5%	آب و دوغاب
Flow Nozzle	مقاوم به فرسایش	متوسط	بالا	بخار فشار بالا
Pitot Tube	سنجش سرعت نقطه‌ای	بسیار کم	متوسط	کانال هوا

مزایا

• ساختار ساده و استانداردسازی‌شده (ISO 5167)
• مناسب فشار و دمای بسیار بالا
• هزینه اولیه پایین

محدودیت‌ها

• افت فشار دائمی انرژی
• نیاز به طول مستقیم بالا
• حساسیت به تغییر چگالی

این نوع فلومتر صنعتی در نیروگاه‌ها و پالایشگاه‌ها بسیار رایج است.

فلومترهای سرعتی (Velocity-Based Flowmeters)

در این دسته، فلومتر سرعت خطی سیال را اندازه‌گیری کرده و آن را به دبی تبدیل می‌کند:

$$Q = v \times A$$Q=v×A

که $v$v سرعت متوسط و $A$A سطح مقطع لوله است.

فلومتر مغناطیسی (Magmeter)

اصل عملکرد:

بر اساس قانون القای فارادی:

$$E = B \cdot L \cdot v$$E=B⋅L⋅v

• فقط برای سیالات رسانا
• بدون قطعه متحرک
• افت فشار صفر

کاربرد:

آب، فاضلاب، اسیدها، دوغاب معدنی

فلومتر آلتراسونیک

دو تکنولوژی:

• Transit-Time (برای سیالات تمیز)
• Doppler (برای سیالات دارای ذرات)

ویژگی:

• نصب Clamp-on
• بدون تماس با سیال
• بدون افت فشار

فلومتر ورتکس (Vortex)

اصل:

تشکیل گردابه‌های ون‌کارمن پشت مانع

$$f = \frac{St \cdot v}{d}$$f=dSt⋅v​

• مناسب بخار و گاز
• مقاوم در دمای بالا
• نیازمند جریان آشفته

فلومتر توربینی

• چرخش پره متناسب با سرعت
• دقت بالا برای سیالات تمیز
• حساس به ذرات

مزایا کلی فلومترهای سرعتی

✔ پاسخ سریع

✔ دقت مناسب

✔ تنوع بالا

محدودیت‌ها

✖ حساس به پروفایل جریان

✖ نیاز به جریان پایدار

فلومترهای جرمی (Mass Flowmeters)

زمانی که دانسیته متغیر باشد، استفاده از فلومتر جرمی ضروری است.

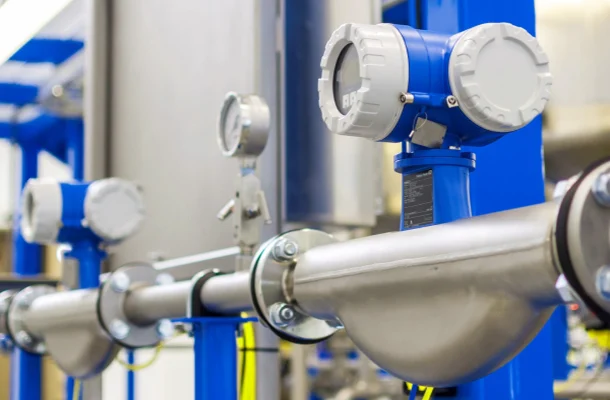

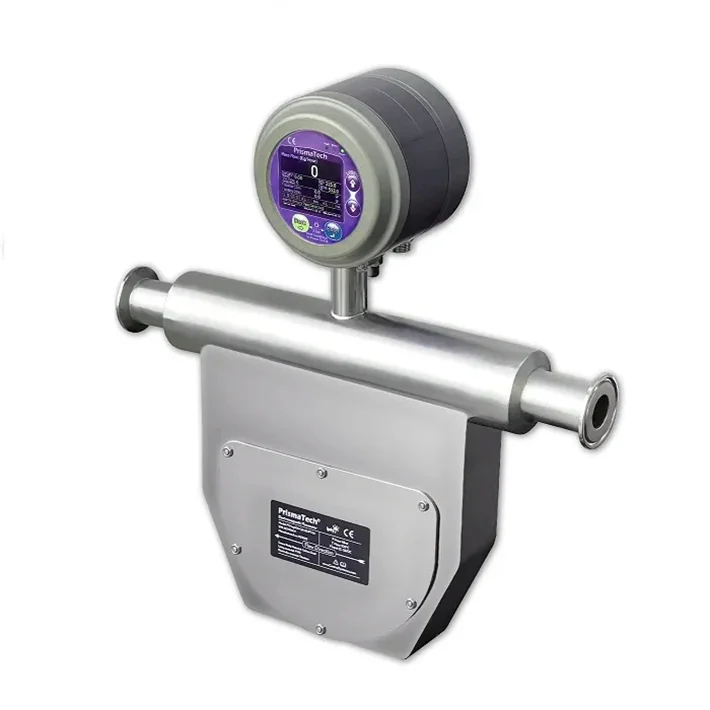

فلومتر کوریولیس (Coriolis)

اصل:

نیروی کوریولیس ناشی از عبور جرم در لوله ارتعاشی

$$F_c = 2m(\omega \times v)$$Fc​=2m(ω×v)

ویژگی‌ها:

• دقت بسیار بالا (±0.1%)
• اندازه‌گیری جرم، دانسیته و دما
• مناسب Custody Transfer

محدودیت:

• قیمت بالا
• حساس به لرزش مکانیکی شدید

فلومتر حرارتی (Thermal Mass)

اصل:

انتقال حرارت از سنسور گرم به جریان گاز

• مناسب گازهای تمیز
• بدون نیاز به جبران‌سازی فشار

مزایا مدل جرمی

✔ مستقل از فشار و دما

✔ دقت مطلق بالا

محدودیت

✖ هزینه زیاد

✖ محدودیت سایز بزرگ

فلومترهای حجمی مثبت (Positive Displacement)

این نوع حجم مشخصی از سیال را به دام انداخته و شمارش می‌کند.

انواع

نوع	کاربرد
دنده بیضی	سوخت و روغن
پیستونی	دبی پایین
لوبی	مواد غلیظ
دنده‌ای	روانکار

مزایا

✔ دقت بالا در ویسکوزیته زیاد

✔ مناسب دبی کم

محدودیت

✖ قطعات متحرک زیاد

✖ نیاز به نگهداری دوره‌ای

تأثیر رژیم جریان در انتخاب

عدد رینولدز (Reynolds Number)

$$Re = \frac{\rho v D}{\mu}$$Re=μρvD​

محدوده	نوع جریان
Re < 2000	آرام (Laminar)
2000–4000	گذار
>4000	آشفته (Turbulent)

اگر جریان آرام باشد:

• فلومتر PD یا حرارتی مناسب

فلومتر آلتراسونیک؛ تکنولوژی اندازه‌گیری دبی با امواج فراصوت

فلومتر آلتراسونیک (Ultrasonic Flowmeter) یکی از پیشرفته‌ترین فناوری‌های اندازه‌گیری دبی سیالات است که با استفاده از امواج فراصوت سرعت جریان را محاسبه می‌کند. مهم‌ترین مزیت این نوع فلومتر، امکان نصب بدون تماس مستقیم با سیال و بدون نیاز به برش لوله است؛ به همین دلیل در بسیاری از صنایع، به‌ویژه در خطوطی که توقف فرآیند هزینه‌بر است، استفاده از فلومتر آلتراسونیک Clamp-on بسیار رایج شده است.

در این فناوری، ترانسدیوسرها امواج صوتی با فرکانس بالا را در مسیر جریان ارسال می‌کنند. با اندازه‌گیری تغییرات زمان عبور یا فرکانس بازتابی امواج، سرعت سیال تعیین شده و سپس دبی حجمی محاسبه می‌شود. به دلیل عدم وجود قطعات متحرک و افت فشار تقریباً صفر، این فلومتر صنعتی گزینه‌ای بسیار پایدار و کم‌هزینه از نظر نگهداری محسوب می‌شود.

اصل عملکرد فلومتر آلتراسونیک

اساس کار فلومتر آلتراسونیک بر اندازه‌گیری سرعت سیال از طریق تحلیل انتشار امواج فراصوت در داخل لوله است. زمانی که موج صوتی در جهت جریان حرکت می‌کند، سریع‌تر از زمانی به مقصد می‌رسد که خلاف جهت جریان حرکت کند. اختلاف زمان بین این دو مسیر، شاخصی برای تعیین سرعت سیال است.

رابطه محاسبه سرعت جریان در سیستم‌های زمان انتقال به‌صورت تقریبی به شکل زیر بیان می‌شود:

$$v = \frac{L}{2\cos\theta}\left(\frac{1}{t_{up}}-\frac{1}{t_{down}}\right)$$v=2cosθL​(tup​1​−tdown​1​)

که در آن:

• $v$v = سرعت سیال
• $L$L = فاصله بین سنسورها
• $\theta$θ = زاویه نصب ترانسدیوسر
• $t_{up}$tup​ = زمان عبور موج در خلاف جهت جریان
• $t_{down}$tdown​ = زمان عبور موج در جهت جریان

پس از محاسبه سرعت، دبی حجمی با استفاده از رابطه زیر تعیین می‌شود:

$$Q = v \times A$$Q=v×A

که در آن $A$A سطح مقطع لوله است.

انواع فلومتر آلتراسونیک

فلومتر آلتراسونیک Transit-Time

این نوع فلومتر برای سیالات تمیز و بدون ذرات معلق طراحی شده است. دو سنسور در دو طرف لوله قرار می‌گیرند و اختلاف زمان عبور امواج در جهت و خلاف جهت جریان اندازه‌گیری می‌شود.

ویژگی‌ها:

• دقت بالا (تا حدود ±0.5%)
• مناسب آب، روغن سبک و سیالات شفاف
• نصب Clamp-on یا Inline
• بدون افت فشار

فلومتر آلتراسونیک داپلر (Doppler)

در این نوع فلومتر آلتراسونیک از اثر داپلر برای اندازه‌گیری سرعت جریان استفاده می‌شود. امواج فراصوت به ذرات معلق یا حباب‌های موجود در سیال برخورد کرده و بازتاب می‌شوند. تغییر فرکانس موج بازتابی نسبت به موج ارسالی، سرعت جریان را مشخص می‌کند.

ویژگی‌ها:

• مناسب سیالات کثیف یا دارای ذرات
• کاربرد در فاضلاب و دوغاب
• دقت کمتر نسبت به Transit-time
• مناسب پایش صنعتی

مزایای فلومتر آلتراسونیک

استفاده از فلومتر آلتراسونیک در بسیاری از صنایع به دلیل ویژگی‌های فنی خاص آن گسترش یافته است:

• نصب بدون برش لوله (Clamp-on)
• عدم تماس با سیال
• افت فشار صفر
• مناسب خطوط با قطر بالا
• هزینه نگهداری بسیار کم
• امکان استفاده به صورت فلومتر پرتابل

این ویژگی‌ها باعث شده‌اند در پروژه‌های مانیتورینگ موقت یا کالیبراسیون خطوط لوله نیز کاربرد گسترده‌ای داشته باشد.

کاربردهای صنعتی فلومتر آلتراسونیک

فلومتر آلتراسونیک در صنایع مختلفی مورد استفاده قرار می‌گیرد، از جمله:

• شبکه‌های توزیع آب
• صنایع نفت و گاز
• نیروگاه‌ها
• صنایع شیمیایی
• تصفیه‌خانه‌های آب و فاضلاب
• پایش انرژی در سیستم‌های HVAC

در بسیاری از پروژه‌های بزرگ صنعتی، شرکت‌هایی مانند Endress+Hauser و VEGA از پیشگامان توسعه فناوری فلومتر آلتراسونیک صنعتی محسوب می‌شوند.

محدودیت‌های فلومتر آلتراسونیک

با وجود مزایای متعدد، استفاده از فلومتر آلتراسونیک در برخی شرایط محدودیت‌هایی دارد:

• کاهش دقت در سیالات بسیار کدر (در نوع Transit-time)
• نیاز به نصب دقیق سنسورها
• حساسیت به پروفایل جریان
• وابستگی به کیفیت سطح لوله در مدل‌های Clamp-on

به همین دلیل در فرآیندهای بسیار حساس، انتخاب این باید با تحلیل دقیق شرایط فرآیند انجام شود.

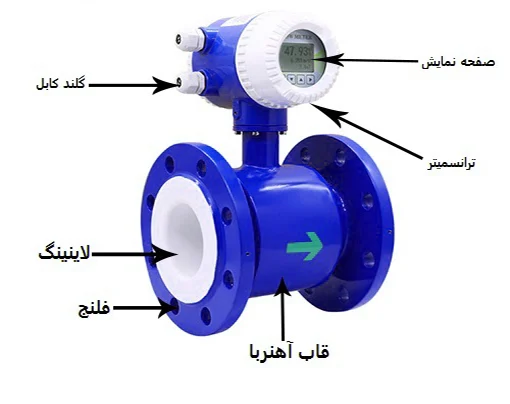

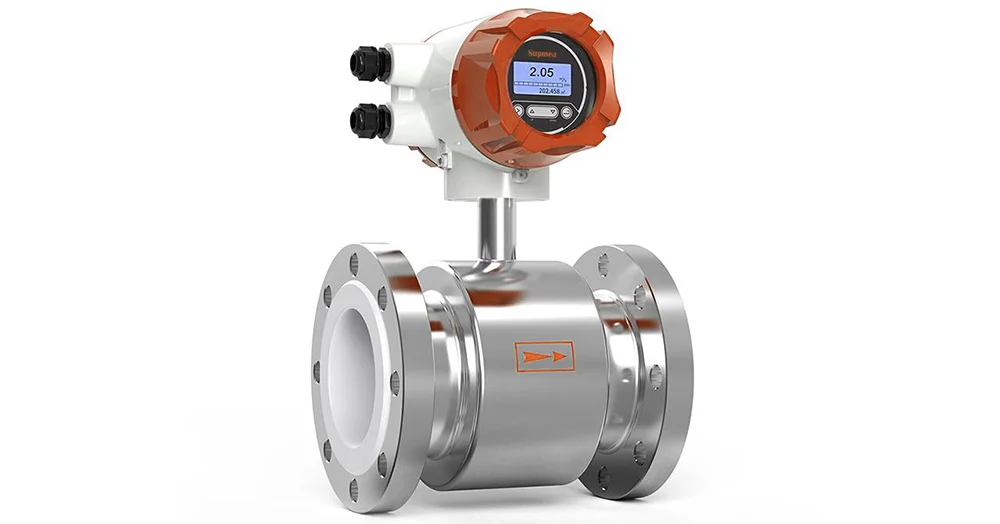

فلومتر مغناطیسی (Magmeter)؛ اندازه‌گیری دقیق بر پایه قانون فارادی

فلومتر مغناطیسی یا همان مگ‌متر (Magmeter) یکی از قابل‌اعتمادترین و پرکاربردترین ابزارهای اندازه‌گیری دبی در صنایع فرآیندی است. این دستگاه که بر اساس قانون القای الکترومغناطیسی فارادی عمل می‌کند، گزینه‌ای ایده‌آل برای اندازه‌گیری دبی حجمی مایعاتی است که دارای هدایت الکتریکی هستند. از آنجایی که در طراحی این نوع فلومتر هیچ‌گونه مانع مکانیکی یا قطعه متحرکی در مسیر جریان سیال قرار نمی‌گیرد، این تجهیز هیچ‌گونه افت فشاری به سیستم تحمیل نمی‌کند و به دلیل استهلاک بسیار پایین، هزینه‌های عملیاتی را به‌شدت کاهش می‌دهد.

اصل عملکرد فلومتر مغناطیسی

عملکرد فلومتر مغناطیسی مبتنی بر یک اصل فیزیکی ساده اما بسیار دقیق است. درون بدنه این دستگاه ، دو سیم‌پیچ تعبیه شده است که یک میدان مغناطیسی عمود بر مسیر جریان سیال ایجاد می‌کنند. طبق قانون فارادی، وقتی یک سیال رسانا (مانند آب، فاضلاب، اسیدها، قلیاها یا دوغاب‌های رسانا) از میان این میدان مغناطیسی عبور می‌کند، یک نیروی محرکه الکتریکی (ولتاژ) در سیال القا می‌شود.

این ولتاژ توسط دو الکترود که در دیواره داخلی لوله (محل عبور سیال) نصب شده‌اند، دریافت می‌شود. رابطه حاکم بر این پدیده به‌صورت زیر است:

$$U = k \cdot B \cdot D \cdot v$$U=k⋅B⋅D⋅v

که در آن:

• $U$U = ولتاژ القایی
• $B$B = شدت میدان مغناطیسی
• $D$D = قطر داخلی لوله
• $v$v = سرعت متوسط سیال
• $k$k = ضریب ثابت دستگاه

از آنجا که $B$B و $D$D مقادیر ثابتی هستند، ولتاژ القایی ($U$U) مستقیماً با سرعت سیال ($v$v) نسبت مستقیم دارد. با داشتن سرعت، دبی حجمی به‌سادگی قابل محاسبه است.

الزامات و محدودیت‌های عملیاتی

اگرچه فلومتر مغناطیسی در بسیاری از صنایع بی‌رقیب است، اما برای عملکرد صحیح باید به چند نکته فنی کلیدی توجه کرد:

1. هدایت الکتریکی سیال (Electrical Conductivity): اصلی‌ترین محدودیت این فلومتر این است که سیال حتماً باید رسانا باشد. حداقل هدایت الکتریکی مورد نیاز معمولاً حدود ۵ میکروزیمنس بر سانتی‌متر ($5 \mu S/cm$5μS/cm) است. به همین دلیل، مایعاتی مانند هیدروکربن‌ها، روغن‌ها یا آب‌های فوق‌خالص (Deionized Water) که رسانایی بسیار پایینی دارند، با این تجهیز قابل اندازه‌گیری نیستند.

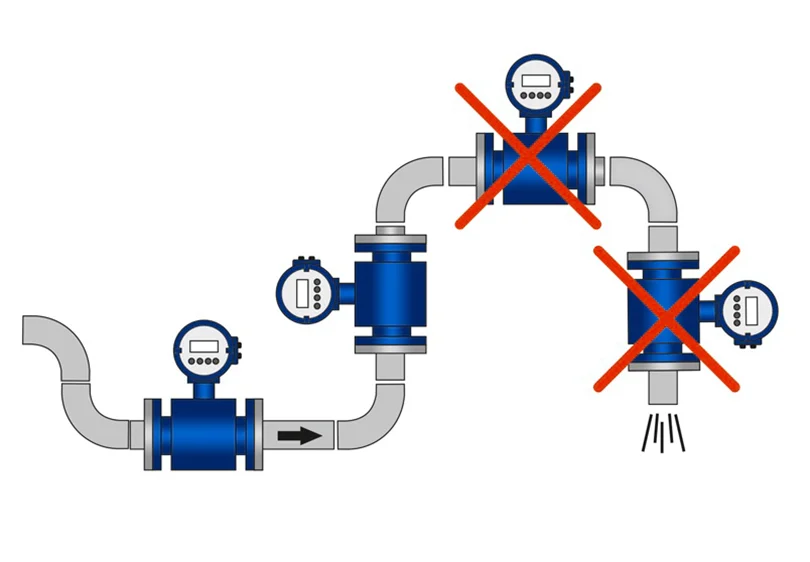

2. پایداری جریان: برای دقت حداکثری، لوله باید همیشه کاملاً پر باشد. وجود حباب‌های هوا در سیال می‌تواند منجر به خطای اندازه‌گیری در این نوع فلومتر شود.
3. ارتینگ (Grounding): از آنجایی که سیگنال‌های القایی بسیار ضعیف هستند، اتصال زمین (ارتینگ) مناسب برای جلوگیری از نویزهای الکتریکی در فلومتر مغناطیسی حیاتی است.

مزایای کلیدی فلومتر مغناطیسی

• افت فشار ناچیز: به دلیل ساختار تمام‌گذر (Full-bore)، هیچ مانعی در مسیر وجود ندارد که باعث افت فشار شود.
• بدون قطعات متحرک: کاهش چشمگیر نیاز به سرویس و نگهداری.
• مقاومت در برابر سیالات خورنده: با استفاده از لاینرهای (Liner) مخصوص مانند PTFE (تفلون) یا لاستیک، این فلومتر می‌تواند اسیدهای بسیار خورنده را نیز اندازه‌گیری کند.
• دقت بالا: پایداری عالی در اندازه‌گیری دبی‌های مختلف.
• خروجی‌های استاندارد: پشتیبانی از پروتکل‌های صنعتی نظیر 4-20mA، HART، Modbus و PROFIBUS برای اتصال به سیستم‌های کنترل (DCS/PLC).

کاربردهای صنعتی فلومتر مغناطیسی

فلومتر مغناطیسی در صنایع گوناگونی به کار گرفته می‌شود که مهم‌ترین آن‌ها عبارت‌اند از:

• تصفیه‌خانه‌های آب و فاضلاب: اندازه‌گیری دقیق آب ورودی، خروجی و پساب‌های صنعتی.
• صنایع شیمیایی و پتروشیمی: جابجایی مواد شیمیایی، اسیدها و بازهای خورنده.
• صنایع غذایی و آشامیدنی: در مدل‌های بهداشتی (Sanitary) با استانداردهای FDA برای اندازه‌گیری شیر، آب‌میوه و سایر مایعات خوراکی.
• صنایع معدنی: اندازه‌گیری دوغاب (Slurry) که حاوی ذرات جامد است و به دلیل ماهیت ساینده، بسیاری از فلومترهای مکانیکی را سریعاً از بین می‌برد.

در تجهیزات ابزار دقیق، برندهایی همچون Endress+Hauser و WIKA مدل‌های بسیار پیشرفته‌ای از فلومتر مغناطیسی را ارائه می‌دهند که با قابلیت‌های تشخیص هوشمند (Self-Diagnostic)، خطاهای سیستم را قبل از وقوع حاد شناسایی می‌کنند

فلومتر اندرس هاوزر (Endress+Hauser): پیشگام دقت و نوآوری در اندازه‌گیری دبی

شرکت اندرس هاوزر (Endress+Hauser)، به عنوان یکی از برجسته‌ترین نام‌ها در صنعت ابزار دقیق و اتوماسیون صنعتی، شهرت جهانی خود را مدیون ارائه محصولاتی با کیفیت ساخت بی‌نظیر، دقت فوق‌العاده و نوآوری‌های مستمر است. فلومترهای این شرکت آلمانی، که در طیف گسترده‌ای از تکنولوژی‌ها از جمله کوریولیس، مغناطیسی، اولتراسونیک و ورتکس عرضه می‌شوند، استانداردهای صنعتی را در بسیاری از کاربردها تعریف کرده‌اند.

فلومترهای کوریولیس سری Promass

سری Promass از اندرس هاوزر، نمونه‌ای بارز از برتری فلومترهای جرمی کوریولیس است. این سری از فلومترها با بهره‌گیری از اصول فیزیکی نیروی کوریولیس، قادرند دبی جرمی، دانسیته و دمای سیالات را با دقت بسیار بالا (تا ۰.۰۵% برای دبی جرمی و ۰.۱% برای دانسیته) اندازه‌گیری کنند.

ویژگی‌های کلیدی Promass:

• دقت بی‌نظیر: ایده‌آل برای فرآیندهای حساس و Custody Transfer (فروش حجمی/جرمی).
• اندازه‌گیری مستقیم جرم: مستقل از تغییرات فشار، دما و ویسکوزیته سیال.
• قابلیت اطمینان بالا: طراحی مقاوم برای کار در شرایط سخت صنعتی.
• تشخیص هوشمند (Smart Diagnostics): قابلیت عیب‌یابی خودکار برای اطمینان از عملکرد صحیح.
• تنوع بالا: مدل‌های مختلف برای کاربردهای گوناگون، از گازهای فشرده تا مایعات ویسکوز.

این فلومترها در صنایع نفت و گاز، پتروشیمی، شیمیایی، دارویی و غذایی برای اندازه‌گیری دقیق مواد اولیه، محصولات نهایی و سیالات فرآیندی به کار می‌روند.

فلومترهای مغناطیسی سری Promag

سری Promag نمایانگر تعهد اندرس هاوزر به ارائه فلومترهای مغناطیسی با بالاترین عملکرد است. این فلومترها برای اندازه‌گیری دبی مایعات رسانا (آب، فاضلاب، اسیدها، دوغاب‌ها) طراحی شده‌اند و دقت بالایی را در کنار قابلیت اطمینان فوق‌العاده ارائه می‌دهند.

ویژگی‌های برجسته Promag:

• دقت بالا: معمولاً با خطای قابل قبول ±۰.۳% یا بهتر.
• عدم افت فشار: ایده آل برای حفظ انرژی در سیستم.
• طراحی ماژولار: قابلیت تعویض ترانسمیتر و سنسور بدون نیاز به جدا کردن کل دستگاه.
• لاینرهای مقاوم: پوشش‌های داخلی (مانند PTFE، لاستیک سخت و نرم) برای مقاومت در برابر سیالات خورنده و ساینده.
• پشتیبانی از پروتکل‌های ارتباطی: HART, PROFIBUS DP, FOUNDATION Fieldbus برای ادغام آسان با سیستم‌های کنترلی.

فلومتر Promag به طور گسترده در تصفیه‌خانه‌ها، شبکه‌های توزیع آب، صنایع شیمیایی و فرآیندهای معدنی استفاده می‌شود.

چرا فلومتر اندرس هاوزر؟

انتخاب فلومتر از برند اندرس هاوزر به معنای اطمینان از موارد زیر است:

1. کیفیت ساخت آلمانی: رعایت دقیق‌ترین استانداردها در تولید.
2. نوآوری تکنولوژیک: استفاده از آخرین یافته‌های علمی در طراحی و سنسورها.
3. قابلیت اطمینان طولانی‌مدت: طراحی شده برای کارکرد در شرایط سخت و طولانی.
4. پشتیبانی فنی جهانی: دسترسی به شبکه گسترده خدمات پس از فروش و مشاوره تخصصی.
5. انطباق با استانداردها: رعایت پروتکل‌های بین‌المللی و الزامات صنایع مختلف.

استفاده از فلومترهای اندرس هاوزر در پروژه‌های کلیدی، نه تنها دقت اندازه‌گیری را تضمین می‌کند، بلکه به افزایش بهره‌وری، کاهش هزینه‌های عملیاتی و طول عمر مفید تجهیزات کمک شایانی می‌نماید.

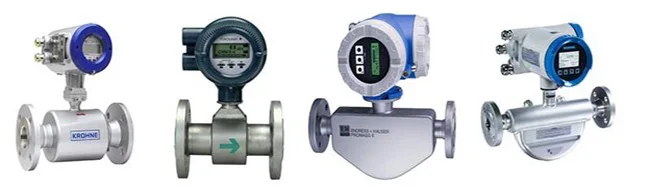

انواع فلومتر صنعتی از منظر ساختار فیزیکی و نصب

انتخاب تکنولوژی فلومتر تنها نیمی از مسیر است؛ نیمه دیگر، انتخاب نوع ساختار نصب است که مستقیماً بر هزینه‌های اجرایی، دقت اندازه‌گیری و تداوم عملیات تأثیر می‌گذارد. بر اساس ساختار فیزیکی، فلومتر صنعتی در سه دسته اصلی طبقه‌بندی می‌شود که هر کدام برای شرایط خاصی از خطوط لوله طراحی شده‌اند.

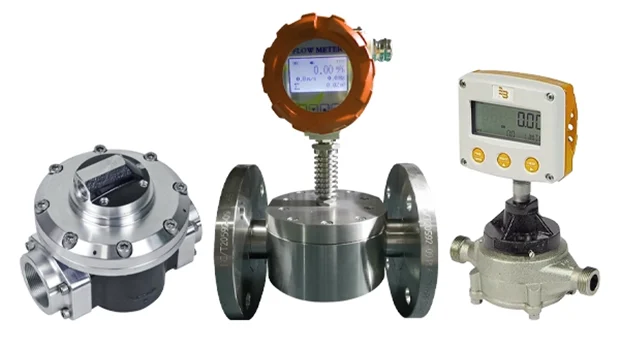

۱. فلومترهای خطی (Inline Flowmeters)

فلومترهای Inline رایج‌ترین و استانداردترین نوع تجهیزات اندازه‌گیری در صنعت هستند. در این مدل، کل بدنه فلومتر به عنوان بخشی از مسیر لوله‌کشی در خط قرار می‌گیرد و سیال مستقیماً از داخل آن عبور می‌کند.

• ساختار: این فلومترها دارای فلنج یا اتصالات رزوه/جوشی هستند که دقیقاً مطابق با استاندارد لوله‌کشی (سایز و کلاس فشاری) انتخاب می‌شوند.
• مزایا:
• بالاترین دقت: به دلیل عبور کل جریان از میان سنسور، پروفایل جریان به بهترین شکل کنترل می‌شود.
• پایداری: کمترین حساسیت به تغییرات پروفایل سرعت جریان.
• محدودیت‌ها: نصب آن مستلزم برش لوله و توقف فرآیند است و در قطرهای بسیار بالا (مثلاً لوله‌های بالای ۱۲ اینچ)، هزینه خرید و وزن بسیار زیاد آن غیراقتصادی می‌شود.

۲. فلومترهای نفوذی (Insertion Flowmeters)

این مدل‌ها به گونه‌ای طراحی شده‌اند که تنها بخش سنسور (المان اندازه‌گیری) از طریق یک سوراخ کوچک در دیواره لوله، وارد مسیر سیال می‌شود. این تکنولوژی برای لوله‌های قطور راهکاری بسیار هوشمندانه و اقتصادی است.

• ساختار: شامل یک بدنه پروب‌مانند (Probe) است که توسط یک شیر ایزولاسیون و کوپلینگ خاص روی لوله نصب می‌شود.
• مزایا:
• اقتصادی برای قطرهای بزرگ: هزینه خرید این فلومتر تقریباً مستقل از قطر لوله است، بنابراین برای لوله‌های بزرگ (مثلاً ۱۰ اینچ تا چند متر) بسیار ارزان‌تر از مدل‌های خطی است.
• نصب آسان (Hot-Tap): در برخی مدل‌ها می‌توان سنسور را بدون نیاز به تخلیه یا توقف کامل خط، نصب یا خارج کرد.
• محدودیت‌ها: به دلیل اینکه سنسور تنها بخشی از پروفایل جریان را در مرکز لوله اندازه‌گیری می‌کند، دقت آن نسبت به مدل‌های خطی پایین‌تر است و نیاز به رعایت دقیق‌تر طول مستقیم (Straight Run) در بالادست دارد.

۳. فلومترهای بدون تماس (Clamp-on / External)

این دسته، پیشرفته‌ترین راهکار برای پایش دبی بدون نیاز به هیچ‌گونه نفوذ یا برش در لوله است. سنسورها (معمولاً آلتراسونیک) از بیرون روی بدنه لوله نصب می‌شوند.

• ساختار: ترانسدیوسرها توسط تسمه یا قاب‌های مخصوص روی دیواره خارجی لوله محکم می‌شوند و امواج را از طریق بدنه لوله به سیال ارسال می‌کنند.
• مزایا:
• عدم نفوذ به سیال: هیچ‌گونه ریسک نشتی یا افت فشار ناشی از نفوذ سنسور وجود ندارد.
• ایده‌آل برای سیالات خطرناک: بهترین گزینه برای اسیدهای بسیار خورنده یا مایعات سمی.
• سرعت نصب بالا: مناسب برای اندازه‌گیری‌های موقت یا تست‌های عیب‌یابی.
• محدودیت‌ها: دقت این تجهیز به شدت به کیفیت دیواره لوله، وضعیت سطوح داخلی و دقت نصب سنسورها بستگی دارد. همچنین این مدل برای لوله‌هایی با پوشش‌های داخلی خاص (لاینر) یا لوله‌های بتنی/پوسیده ممکن است کارایی نداشته باشد.

جدول مقایسه‌ای کاربرد بر اساس ساختار نصب

ویژگی	Inline	Insertion	Clamp-on
هزینه برای قطر بالا	بسیار گران	اقتصادی	بسیار بهینه
سهولت نصب	دشوار (نیاز به برش)	متوسط	بسیار آسان
دقت اندازه‌گیری	بسیار بالا	متوسط	متوسط تا خوب
نیاز به توقف خط	دارد	معمولاً ندارد	ندارد
تماس با سیال	مستقیم	مستقیم	ندارد

جمع‌بندی نهایی:

اگر در فرآیند خود به بالاترین دقت (مانند سیستم‌های انتقال در پتروشیمی) نیاز دارید، مدل Inline انتخاب نخست است. اگر مدیریت هزینه‌ها در لوله‌های قطور (مانند خطوط آب اصلی) اولویت دارد، مدل Insertion پیشنهاد می‌شود. و در نهایت، اگر عدم دسترسی به سیال یا انجام اندازه‌گیری‌های موقت مدنظر باشد، مدل Clamp-on بی‌رقیب است.

انواع فلومتر و قیمت؛ عوامل موثر بر هزینه

در دنیای تجهیزات ابزار دقیق، فلومتر تنها یک ابزار اندازه‌گیری نیست، بلکه به عنوان یکی از ستون‌های اصلی سیستم کنترل فرآیند، نقش حیاتی در بهره‌وری و سودآوری ایفا می‌کند. به دلیل تنوع گسترده تکنولوژی‌های موجود، بازه قیمتی این تجهیزات بسیار وسیع است؛ از مدل‌های مکانیکی ارزان‌قیمت گرفته تا سیستم‌های کوریولیس پیشرفته با قیمت‌های قابل توجه. در ادامه به بررسی دقیق پارامترهای کلیدی می‌پردازیم که تعیین‌کننده نهایی هزینه‌های خرید یک فلومتر هستند.

۱. تکنولوژی اندازه‌گیری (قلب دستگاه)

اصلی‌ترین فاکتور در قیمت‌گذاری یک فلومتر، تکنولوژیِ مورد استفاده در هسته اندازه‌گیری آن است. این تکنولوژی مشخص می‌کند که دستگاه با چه پیچیدگی فنی و چه میزان دقتی عملیات پایش را انجام می‌دهد.

• فلومترهای مکانیکی (توربینی، پیستونی): به دلیل ساختار ساده و قطعات متحرک، در رده قیمتی پایین قرار دارند و گزینه‌ای اقتصادی برای کاربردهای عمومی محسوب می‌شوند.
• فلومترهای تکنولوژیک (مغناطیسی، ورتکس، آلتراسونیک): در رده متوسط قیمتی قرار داشته و تعادلی میان دقت و هزینه ایجاد می‌کنند.
• فلومترهای جرمی (کوریولیس، حرارتی): این دستگاه‌ها به دلیل پردازش فوق پیشرفته سیگنال، اندازه‌گیری مستقیم جرم (مستقل از فشار و دما) و متریال ساختِ بسیار دقیق، به عنوان گران‌ترین شناخته می‌شوند.

۲. سایز و متریال بدنه (استانداردهای مهندسی)

ابعاد خط لوله و ماهیت سیال، تعیین‌کننده مشخصات فیزیکی فلومتر است که مستقیماً بر وزن، حجم و هزینه‌های تولید تأثیر می‌گذارد.

• تأثیر سایز: افزایش قطر لوله منجر به افزایش وزنِ بدنه و نیاز به متریال بیشتر برای ساخت تجهیزات ضد انفجار و تحمل فشار می‌شود.
• انتخاب متریال (Wetted Parts): اگر سیال فرآیندی خورنده باشد (مانند اسیدها یا بازهای غلیظ)، باید از متریال‌های خاص مانند استنلس استیل ۳۱۶ (SS316)، آلیاژهای Hastelloy، تیتانیوم یا لاینرهای PTFE استفاده کرد. هرچه متریال در برابر شرایط سخت مقاوم‌تر باشد، قیمت نهایی فلومتر به مراتب افزایش می‌یابد.

۳. درجه دقت (Accuracy Class) و سرتیفیکیت‌ها

دقت اندازه‌گیری، شاخصی است که مستقیماً به هزینه‌های کالیبراسیون و پیچیدگی طراحی الکترونیک دستگاه گره خورده است.

• دقت استاندارد: برای کاربردهای عمومی (مانند اندازه‌گیری آب صنعتی)، دقت معمولی پاسخگو است.
• دقت بالا (High Precision): در صنایع حساس مانند نفت، گاز و داروسازی که خطای اندازه‌گیری منجر به ضررهای مالی کلان می‌شود، نیاز به فلومترهایی با کلاس دقت بسیار بالا (مثلاً کمتر از ۰.۱%) است. فرآیند کالیبراسیون این دستگاه‌ها در آزمایشگاه‌های معتبر و صدور گواهی‌نامه‌های تأییدیه، هزینه نهایی تجهیز را افزایش می‌دهد.

عوامل تکمیلی مؤثر بر هزینه

علاوه بر موارد فوق، پارامترهای زیر نیز در پیش‌فاکتور نهایی شما برای خرید نقش دارند:

• خروجی‌ها و هوشمندی: وجود پروتکل‌های ارتباطی پیشرفته نظیر HART، Modbus، Profibus یا Fieldbus و قابلیت‌های عیب‌یابی هوشمند (Self-Diagnostic).
• استانداردهای ایمنی: برخورداری از تاییدیه های ضد انفجار (Ex-proof/ATEX) برای محیط‌های پرخطر.
• برند سازنده: برندهای پیشرو مانند اندرس هاوزر یا سایر برندهای معتبر جهانی که از ارجاع فلومتر به آن‌ها یاد شد، به دلیل کیفیت تضمین شده و خدمات فنی، قیمت بالاتری نسبت به برندهای ناشناخته دارند.

فاکتور تأثیرگذار	تأثیر بر قیمت	دلیل فنی
تکنولوژی کوریولیس	بسیار زیاد	پردازش داده پیشرفته و اندازه‌گیری جرمی
متریال خاص (Hastelloy/PTFE)	زیاد	مقاومت در برابر خوردگی و شرایط سخت
دقت بالا (0.1%)	متوسط تا زیاد	پیچیدگی تولید و هزینه‌ی کالیبراسیون
سایز لوله (سایز بالا)	متوسط	افزایش حجم متریال و وزن دستگاه

اجزای فلومتر؛ بررسی آناتومی یک ابزار دقیق

شناخت اجزای تشکیل‌دهنده یک دستگاه برای درک نحوه عملکرد آن ضروری است. هر فلومتر استاندارد، صرف‌نظر از تکنولوژی اندازه‌گیری (آلتراسونیک، مغناطیسی، کوریولیس و غیره)، از دو بخش اصلی و هماهنگ تشکیل شده است که در کنار هم فرآیند پایش دبی را تکمیل می‌کنند. این ساختار دوگانه باعث می‌شود تا داده‌های خام محیطی به اطلاعاتی قابل فهم برای سیستم‌های کنترل (PLC/DCS) تبدیل شوند.

۱. سنسور (Sensor)؛ پل ارتباطی با سیال

سنسور یا المان اولیه، بخشی از دستگاه است که مستقیماً در مسیر سیال یا در مجاورت آن قرار می‌گیرد. وظیفه اصلی این بخش، تعامل با سیال و استخراج یک تغییر فیزیکی بر اساس اصول مهندسی جریان است.

• عملکرد: بسته به نوع تکنولوژی، سنسور ممکن است اختلاف فشار (در مدل‌های اوریفیس)، فرکانس ارتعاش (در مدل‌های ورتکس)، میدان مغناطیسی القایی (در مدل‌های مگ‌متر) یا تغییرات زمان عبور موج (در مدل‌های آلتراسونیک) را شناسایی کند.
• اهمیت طراحی: این بخش به دلیل تماس مستقیم با سیال، باید از متریال‌های سازگار (مانند فولاد ضدزنگ، لاینرهای ضدخورندگی و غیره) ساخته شود تا در برابر خوردگی، سایش و فشار کاری سیستم مقاومت کند. کوچک‌ترین نقص در دقت سنسور، کل سیستم اندازه‌گیری را با خطا مواجه می‌کند.

۲. ترانسمیتر (Transmitter)؛ پردازشگر هوشمند

اگر سنسور را “چشم” سیستم بدانیم، ترانسمیتر “مغز” آن است. این واحد الکترونیکی که معمولاً به صورت یک باکس (محفظه) روی سنسور نصب شده یا به صورت جداگانه (Remote) قرار دارد، وظایف حیاتی پردازش داده‌ها را بر عهده دارد.

• دریافت و نویزگیری: سیگنال‌های خام دریافتی از سنسور (که اغلب بسیار ضعیف و دارای نویز محیطی هستند) توسط مدارات الکترونیکی ترانسمیتر فیلتر و تقویت می‌شوند.
• تبدیل و خروجی: ترانسمیتر این داده‌های خام را به مقادیر مهندسی (مثلاً لیتر بر ساعت یا کیلوگرم بر ثانیه) تبدیل کرده و از طریق خروجی‌های استاندارد صنعتی نظیر 4-20mA، HART، Modbus یا Fieldbus به اتاق کنترل ارسال می‌کند.
• قابلیت‌های مدرن: در فلومترهای هوشمند امروزی، ترانسمیتر فراتر از یک مبدل عمل می‌کند. بسیاری از مدل‌های پیشرفته دارای قابلیت جبران‌سازی فشار و دما (Pressure & Temperature Compensation) به صورت لحظه‌ای هستند. این امر به‌ویژه در اندازه‌گیری گازها و بخار که چگالی آن‌ها به شدت تحت تأثیر شرایط محیطی تغییر می‌کند، اهمیت حیاتی دارد.

سایر متعلقات سیستم (تجهیزات جانبی)

علاوه بر دو بخش اصلی، یک دستگاه فلومتر ممکن است شامل اجزای دیگری نیز باشد که عملکرد سیستم را تکمیل می‌کنند:

• محفظه‌های محافظ (Housing): جهت محافظت از ترانسمیتر در برابر شرایط آب و هوایی (IP67/68) یا محیط‌های انفجاری (Ex-proof).
• نمایشگر (Local Display): جهت مشاهده محلی مقادیر دبی و تنظیمات دستگاه توسط اپراتور در محل نصب.
• فلو کامپیوتر (Flow Computer): در کاربردهای بسیار دقیق (نفت و گاز)، ممکن است از یک واحد پردازشگر خارجی به نام فلو کامپیوتر برای محاسبات پیچیده ریاضی استفاده شود.

دقیق‌ترین فلومتر برای صنایع حساس: نگاهی به تکنولوژی کوریولیس

در دنیای پردقت صنایع حساس مانند نفت و گاز، پتروشیمی، و داروسازی، جایی که کوچکترین خطا می‌تواند منجر به زیان‌های مالی هنگفت یا پیامدهای ایمنی جدی شود، انتخاب ابزار اندازه‌گیری با بالاترین سطح دقت امری حیاتی است. در این میان، فلومتر جرمی کوریولیس (Coriolis Mass Flowmeter) به عنوان قله تکنولوژی در اندازه‌گیری دبی جرمی شناخته می‌شود و به دلایل متعددی، دقیق‌ترین انتخاب برای این کاربردها محسوب می‌گردد.

اصل اندازه‌گیری کوریولیس؛ فراتر از دبی حجمی

برخلاف بسیاری از فلومترهای رایج که دبی حجمی (Flow Rate) را اندازه‌گیری می‌کنند، فلومتر کوریولیس مستقیماً دبی جرمی سیال را با دقت استثنایی پایش می‌کند. این تکنولوژی بر پایه “نیروی کوریولیس” بنا شده است:

1. ارتعاش لوله‌ها: دو لوله U شکل یا مستقیم در داخل بدنه فلومتر، با فرکانس مشخصی به ارتعاش در می‌آیند.
2. اثر سیال در حال حرکت: هنگامی که سیال از درون این لوله‌های در حال ارتعاش عبور می‌کند، نیروی گریز از مرکز ناشی از حرکت چرخشی ایجاد شده در سیال، باعث پیچش (Twist) جزئی در لوله‌ها می‌شود.
3. اندازه‌گیری پیچش: سنسورهای دقیق نصب شده بر روی لوله‌ها، میزان این پیچش را اندازه‌گیری می‌کنند. هرچه جرم سیال عبوری بیشتر باشد، میزان این پیچش نیز افزایش می‌یابد.
4. محاسبه دبی جرمی: با توجه به فرکانس ارتعاش اولیه، جرم سیال عبوری از لوله‌ها، فلومتر کوریولیس می‌تواند دبی جرمی را محاسبه کند.

مزایای کلیدی فلومتر کوریولیس در صنایع حساس

• دقت فوق‌العاده: این فلومتر قابلیت دستیابی به دقتی در حدود ±۰.۱% برای دبی جرمی و ±۰.۵% برای دانسیته را دارد. این سطح از دقت، آن را برای کاربردهای “Custody Transfer” (قراردادهای فروش/خرید بر اساس جرم) در صنایع نفت و گاز، به یک استاندارد صنعتی تبدیل کرده است.
• اندازه‌گیری همزمان پارامترها: علاوه بر دبی جرمی، فلومتر کوریولیس قادر است به طور همزمان دانسیته (چگالی) و دمای سیال را نیز با دقت بالا اندازه‌گیری کند. این اطلاعات سه‌گانه برای کنترل دقیق فرآیند و محاسبات ترمودینامیکی بسیار ارزشمند است.
• عدم وابستگی به خواص سیال: برخلاف بسیاری از تکنولوژی‌های دیگر، عملکرد فلومتر کوریولیس به شدت تحت تأثیر تغییرات ویسکوزیته، فشار، دما یا هدایت الکتریکی سیال قرار نمی‌گیرد. این امر آن را برای اندازه‌گیری طیف وسیعی از مایعات و گازها (حتی سیالات دوفازی یا ویسکوز) مناسب می‌سازد.
• عدم وجود قطعات متحرک: طراحی بدون قطعات متحرک داخلی، طول عمر بالا و نیاز به نگهداری بسیار کمی را تضمین می‌کند.
• قابلیت اطمینان بالا: مقاومت در برابر شرایط سخت صنعتی و طراحی مستحکم، این تجهیز را به گزینه‌ای ایده‌آل برای محیط‌های پرچالش تبدیل کرده است.

کاربردهای حیاتی فلومتر کوریولیس

• صنایع نفت و گاز: اندازه‌گیری دقیق نفت خام، گاز طبیعی، فرآورده‌های نفتی برای فروش (Custody Transfer)، تزریق مواد شیمیایی، و کنترل فرآیند.
• صنایع شیمیایی: دوزینگ دقیق مواد اولیه، کنترل واکنش‌های شیمیایی، اندازه‌گیری محصولات نهایی.
• صنایع غذایی و آشامیدنی: اندازه‌گیری دقیق مواد اولیه مایع و نیمه‌جامد، کنترل کیفیت محصول.
• صنایع داروسازی: دوزینگ مواد فعال دارویی (API) و مایعات فرآیندی با دقت بسیار بالا.

تامین کننده فلومتر (نقش پتروهیراد)

فرآیند انتخاب یک فلومتر صنعتی، فراتر از یک خرید ساده است؛ این یک چالش مهندسی است که در آن کوچک‌ترین خطا در انتخاب متریال یا نوع تکنولوژی می‌تواند هزینه‌های تعمیرات، توقف تولید و یا خطاهای اندازه‌گیری جبران‌ناپذیری را به همراه داشته باشد. در این میان، شرکت پتروهیراد با تکیه بر تجربه و تخصص خود در حوزه تجهیزات ابزار دقیق، نقشی کلیدی در تأمین و مشاوره فنی این تجهیزات در ایران ایفا می‌کند.

مشاوره مهندسی؛ فراتر از فروش

درک پیچیدگی‌های دینامیک سیالات و تطبیق آن‌ها با استانداردهای سخت‌گیرانه صنعتی، سنگ‌بنای فعالیت‌های مهندسی پتروهیراد است. فرآیند تأمین فلومتر در پتروهیراد با تحلیل دقیق پارامترهای زیر آغاز می‌شود:

• آنالیز ماهیت سیال: بررسی میزان خورندگی، ویسکوزیته، رسانایی الکتریکی و وجود ذرات جامد در سیال جهت انتخاب صحیح سنسور و متریال خیس‌شونده (Wetted Parts).
• بررسی شرایط فرآیندی: تحلیل دقیق فشار کاری، دما و قطر خط لوله برای دستیابی به بالاترین دقت با کمترین افت فشار.
• انتخاب تکنولوژی بهینه: تطبیق تکنولوژی اندازه‌گیری (آلتراسونیک، کوریولیس، ورتکس و غیره) با نیاز دقیق کاربر، به‌گونه‌ای که هم کارایی فنی حفظ شود و هم توجیه اقتصادی پروژه رعایت گردد.

تضمین اصالت کالا؛ ضرورت حیاتی در ابزار دقیق

در صنعت ابزار دقیق، “اصل بودن” کالا تنها یک شعار نیست؛ بلکه ضامن ایمنی و پایداری کل فرآیند صنعتی است. م تقلبی یا بی‌کیفیت نه تنها دقت اندازه‌گیری ندارند، بلکه می‌توانند در محیط‌های پرخطر (نفت، گاز و پتروشیمی) به حوادث ایمنی منجر شوند.

پتروهیراد با درک عمیق این موضوع، تأمین محصولات از برندهای معتبر جهانی را در اولویت قرار داده است. از آنجایی که ارجاع بسیاری از صنایع به برندهایی نظیر اندرس هاوزر (Endress+Hauser)، وگا (Vega)، دراگر (Dräger)، هاچ (Hach) و ویکا (Wika) به دلیل استانداردهای بالای آن‌هاست، پتروهیراد با تمرکز بر این برندهای پیشرو، اطمینان خاطر را به کارفرمایان و مهندسان پروژه ارائه می‌دهد.

چرا پتروهیراد شریک مطمئن شماست؟

1. دانش فنی تخصصی: کادر مهندسی پتروهیراد با احاطه کامل بر استانداردهای جهانی ابزار دقیق، راهکارهایی دقیق و قابل‌اجرا ارائه می‌دهند.
2. تأمین سبد کامل محصولات: چه به دنبال یک فلومتر خاص برای کاربرد آزمایشگاهی باشید و چه به دنبال تجهیزات سنگین صنعتی، تنوع محصولات در تجهیزات ابزار دقیق پتروهیراد پاسخگوی نیازهای متنوع شماست.
3. پشتیبانی فنی: همراهی پتروهیراد تنها به زمان خرید محدود نمی‌شود؛ تیم فنی ما در مراحل نصب، راه‌اندازی و کالیبراسیون نیز در کنار شماست تا از کارکرد بهینه تجهیزات اطمینان حاصل شود.

انتخاب فلومتر مناسب، تضمین‌کننده بهره‌وری سیستم شما در بلندمدت است. برای بهره‌مندی از خدمات مشاوره و تأمین تجهیزات با اصالت، از سایت پتروهیراد دیدن فرمایید و با کارشناسان فنی ما در تماس باشید. ما در پتروهیراد، دانش مهندسی و تعهد به کیفیت را با هم ترکیب کرده‌ایم تا پایداری و دقت را به قلب فرآیند صنعتی شما هدیه دهیم.

جهت ارتباط با شرکت پتروهیراد کلیک کنید

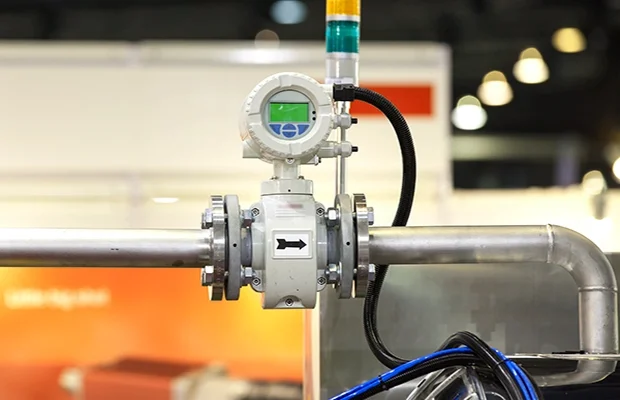

نحوه نصب فلومتر؛ بایدها و نبایدهای حیاتی برای دقت اندازه‌گیری

حتی پیشرفته‌ترین و دقیق‌ترین فلومترهای جهان، اگر به صورت غیراصولی نصب شوند، خروجی‌های غیرقابل اطمینانی ارائه خواهند داد. نصب، آخرین و شاید مهم‌ترین مرحله در چرخه عمر یک فلومتر است که مستقیماً بر عملکرد سیستم نظارت و کنترل تأثیر می‌گذارد. در ادامه، به بررسی بایدها و نبایدهای حیاتی در فرآیند نصب این تجهیزات می‌پردازیم تا از عملکرد بهینه آن‌ها اطمینان حاصل شود.

۱. اهمیت طول لوله مستقیم (Straight Run)

تلاطم جریان یا پروفیل سرعت ناپایدار، بزرگترین دشمن دقت فلومتر است. زانوها، شیرها، پمپ‌ها و تغییر ناگهانی قطر لوله در بالادست دستگاه، جریان سیال را متلاطم کرده و باعث ایجاد گردابه‌هایی می‌شود که سنسور فلومتر را دچار خطا می‌کند.

• بایدها: همواره مطابق با کاتالوگ فنی سازنده (مانند تجهیزات اندرس هاوزر یا ویکا)، طول مشخصی از لوله مستقیم (بدون هیچ‌گونه مانع یا تغییر مسیر) را در بالادست و پایین‌دست سنسور در نظر بگیرید.
• نبایدها: هرگز سنسور فلومتر را بلافاصله پس از یک زانویی ۹۰ درجه یا شیر کنترلی نصب نکنید. اگر محدودیت فضا دارید، از “جریان‌ساز” یا “Straightening Vanes” استفاده کنید تا تلاطم را پیش از رسیدن به سنسور کاهش دهید.

۲. مدیریت حباب‌های هوا (در فلومترهای مایع)

وجود حباب هوا یا گاز در سیالات مایع، یکی از شایع‌ترین دلایل خطای اندازه‌گیری است. سنسورهای فلومتر (به ویژه مدل‌های مغناطیسی و توربینی) ممکن است حباب هوا را به اشتباه به عنوان بخشی از حجم سیال عبوری محاسبه کنند که منجر به نمایش دبی غیرواقعی می‌شود.

• بایدها: فلومتر را در پایین‌ترین نقطه ممکن از خط لوله یا در مسیرهای عمودی که جهت جریان به سمت بالاست نصب کنید تا از تجمع حباب در محل سنسور جلوگیری شود. استفاده از ایرونت (Air Vent) یا جداکننده‌های هوا قبل از فلومتر توصیه می‌شود.
• نبایدها: هرگز تجهیز را در نقاط مرتفع لوله‌کشی (High Point) نصب نکنید، زیرا این نقاط محل طبیعی تجمع حباب‌های هوا و گازها هستند.

۳. ارتینگ (Grounding)؛ حیاتی برای فلومترهای مغناطیسی

در فلومترهای مغناطیسی که بر اساس قانون فارادی کار می‌کنند، سیگنال‌های الکتریکی تولید شده بسیار ضعیف هستند. کوچکترین نویز الکتریکی ناشی از پمپ‌های مجاور، کابل‌های برق یا اختلاف پتانسیل الکتریکی در لوله، می‌تواند دقت دستگاه را کاملاً از بین ببرد.

• بایدها: اتصال زمین (ارتینگ) باید دقیق و استاندارد باشد. استفاده از حلقه‌های ارت (Grounding Rings) برای لوله‌های غیرفلزی (مانند PVC) یا لاینردار بسیار ضروری است تا پتانسیل الکتریکی بدنه فلومتر با پتانسیل سیال هم‌سطح شود.
• نبایدها: هیچ‌گاه ارتِ فلومتر را به سیستم ارتینگ عمومی ساختمان که ممکن است نویزهای صنعتی زیادی داشته باشد متصل نکنید. ارتینگ تجهیز باید مجزا و دارای مقاومت الکتریکی بسیار پایین باشد.

سایر نکات کلیدی در نصب

• جهت نصب: فلش روی بدنه فلومتر باید دقیقاً با جهت حرکت سیال منطبق باشد.
• لرزش محیطی: اگر تجهیز در نزدیکی پمپ‌های بزرگ یا لرزش‌های مکانیکی نصب می‌شود، از بست‌های مخصوص ضدلرزش برای ایزولاسیون مکانیکی استفاده کنید.
• دسترسی: اطمینان حاصل کنید که فضای کافی برای مشاهده نمایشگر، تنظیمات ترانسمیتر و دسترسی جهت تعمیرات احتمالی وجود دارد.

پتروهیراد؛ مشاور و همراه شما در نصب استاندارد

نصب صحیح، تنها نیمی از تضمین عملکرد است. کارشناسان فنی تجهیزات ابزار دقیق پتروهیراد با دانش عمیق نسبت به دستورالعمل‌های نصب برندهای جهانی (مانند اندرس هاوزر و سایر تجهیزات ابزار دقیق)، آماده‌اند تا در تمامی مراحل، از انتخاب محل نصب تا کالیبراسیون نهایی، در کنار تیم فنی شما باشند.

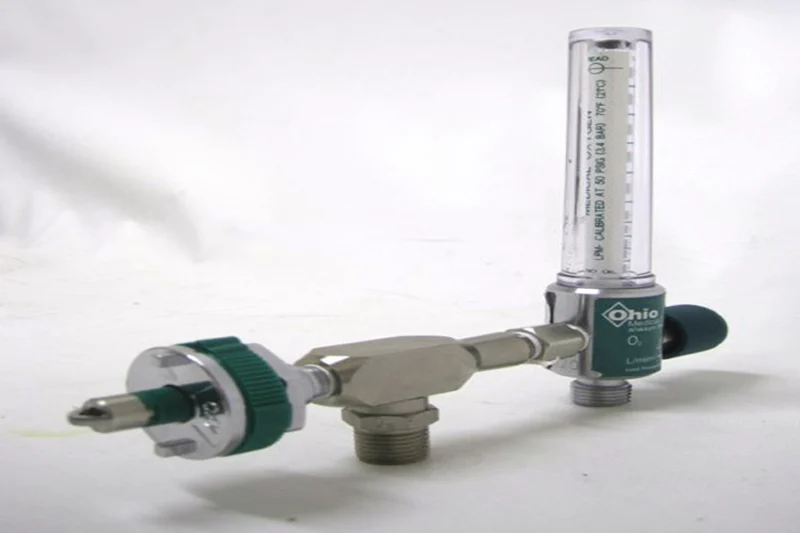

فلومتر پزشکی چیست؟ ایمنی و دقت در مدیریت گازهای حیاتی

فلومتر پزشکی به مجموعه‌ای از تجهیزات دقیق گفته می‌شود که وظیفه اندازه‌گیری و تنظیم جریان گازهای طبی، به‌ویژه اکسیژن، هوای فشرده (Medical Air) و ساکشن (Vacuum) را در محیط‌های درمانی بر عهده دارند. برخلاف فلومترهای صنعتی که بر بهینه‌سازی فرآیندهای تولید تمرکز دارند، فلومترهای پزشکی با هدف مستقیم حفظ جان انسان طراحی شده‌اند و کوچک‌ترین خطا در آن‌ها می‌تواند پیامدهای جبران‌ناپذیری به همراه داشته باشد.

تفاوت ماهوی؛ چرا استانداردها در فلومتر پزشکی سخت‌گیرانه‌تر است؟

در محیط‌های درمانی مانند ICU، اتاق عمل و بخش‌های عمومی، فلومتر باید دبی دقیقی از گاز تنفسی را به بیمار برساند. به دلیل تماس مستقیم با سیستم تنفسی بیمار، استانداردهای ساخت این تجهیزات به مراتب سخت‌گیرانه‌تر از مدل‌های صنعتی است:

• متریال‌های خاص و ضد روغن: در ساخت فلومتر اکسیژن، هرگز نباید از روغن یا گریس استفاده شود؛ چرا که اکسیژن خالص در تماس با روغن می‌تواند به سرعت دچار احتراق خودبه‌خودی شود. تمامی قطعات باید در محیط‌های کاملاً استریل تولید و پاک‌سازی (Cleaned for Oxygen Service) شوند.
• دقت در دبی‌های بسیار کم: در کاربردهای صنعتی، دبی‌های بالا معمول است؛ اما در پزشکی، نیاز به تنظیم جریان دقیق در مقیاس لیتر در دقیقه (LPM) با بالاترین دقت داریم (مثلاً تنظیم جریان اکسیژن برای نوزادان).
• ایمنی و کاربری آسان: فلومتر پزشکی باید توسط کادر درمان در شرایط اضطراری به‌سادگی و با یک دست تنظیم شود.

انواع رایج در تجهیزات پزشکی

1. روتامتر پزشکی (Flowmeter Tube): رایج‌ترین نوع فلومتر در بیمارستان‌هاست. این تجهیز از یک لوله شفاف مدرج و یک گوی (شناور) تشکیل شده که با تنظیم شیر مربوطه، میزان جریان گاز عبوری را به اپراتور نشان می‌دهد.
2. فلومتر دیجیتال پزشکی: مدل‌های پیشرفته‌تر که با استفاده از سنسورهای دقیق، دبی جریان را به صورت دیجیتال نمایش داده و در صورت بروز خطا یا قطع جریان، آلارم هشدار می‌دهند.
3. فلومترهای متصل به ونتیلاتور: در دستگاه‌های ونتیلاتور (دستگاه تنفس مصنوعی)، فلومترهای داخلی بسیار پیشرفته‌ای وجود دارند که با کنترل کامپیوتری، جریان، فشار و درصد اکسیژن ورودی را در هر چرخه تنفسی مدیریت می‌کنند.

نکات حیاتی در انتخاب و نگهداری

• استانداردهای بین‌المللی: همواره اطمینان حاصل کنید که فلومتر پزشکی دارای تأییدیه‌های بین‌المللی تجهیزات پزشکی (مانند CE کلاس پزشکی یا استاندارد ISO 15002) باشد.
• کالیبراسیون دوره‌ای: به دلیل حساسیت بالا، این تجهیزات باید به صورت دوره‌ای توسط تکنسین‌های فنی کالیبره شوند تا از صحت نمایش دبی اطمینان حاصل شود.
• تأمین‌کننده معتبر: با توجه به ارتباط مستقیم این تجهیز با سلامت بیمار، خرید از تأمین‌کنندگان معتبری که تخصص لازم در حوزه ابزار دقیق و تجهیزات پزشکی دارند، ضروری است.

جایگاه پتروهیراد در تأمین تجهیزات ابزار دقیق

اگرچه پتروهیراد عمدتاً بر ارائه تخصصی تجهیزات ابزار دقیق صنعتی تمرکز دارد، اما دانش فنی بالای کارشناسان ما در شناخت انواع تکنولوژی‌های اندازه‌گیری دبی (از مکانیکی گرفته تا پیشرفته‌ترین سنسورها)، می‌تواند راهنمای مناسبی برای سازمان‌های درمانی در انتخاب قطعات دقیق و باکیفیت باشد.

ما در پتروهیراد معتقدیم که دقتِ اندازه‌گیری، چه در یک کوره صنعتی و چه در بخش مراقبت‌های ویژه یک بیمارستان، ریشه در کیفیت و اصالت تجهیزات دارد. برای کسب اطلاعات بیشتر یا مشاوره فنی درباره مبانی اندازه‌گیری جریان و تجهیزات مرتبط، می‌توانید با متخصصان ما در ارتباط باشید.

در پایان باید تأکید کرد که در دنیای ابزارهای دقیق، چه در مصارف صنعتی و چه پزشکی، فلومتر ابزاری برای پایش دقیق جریان است و استفاده از تجهیزات استاندارد، شرط اصلی موفقیت است.

فلومتر اصلاحی چیست

فلومتر اصلاحی به سیستمی اطلاق می‌شود که در آن دبی اندازه‌گیری شده (حجمی) با استفاده از پارامترهای محیطی (دما و فشار) تصحیح شده تا دبی در شرایط استاندارد (Standard Condition) گزارش شود. این عمل توسط یک فلومتر مجهز به Flow Computer انجام می‌پذیرد.

فلسفه وجودی؛ چرا به فلومتر اصلاحی نیاز داریم؟

فرض کنید می‌خواهید حجم مشخصی از گاز طبیعی را بین دو ایستگاه منتقل کنید. اگر دما یا فشار در طول مسیر تغییر کند، حجم گاز به‌طور مصنوعی منبسط یا منقبض می‌شود. اگر از یک مدل معمولی استفاده کنید، عددی که می‌خوانید «حجم در شرایط عملیاتی» است، نه «مقدار واقعی ماده».

فلومتر اصلاحی با استفاده از یک Flow Computer (کامپیوتر جریان)، داده‌های لحظه‌ای فشار و دما را دریافت کرده و با استفاده از قوانین گازها (مانند قانون گازهای ایده‌آل یا معادلات حالت گازهای واقعی)، حجم اندازه‌گیری شده را به «شرایط استاندارد» (Standard Conditions) تبدیل می‌کند. این همان چیزی است که در صنایع حساس، «دبی اصلاح‌شده» نامیده می‌شود.

اجزای سیستم اصلاح‌کننده جریان

یک سیستم کامل اندازه‌گیری جریان که به عنوان فلومتر اصلاحی شناخته می‌شود، از سه بخش اصلی تشکیل شده است:

1. سنسور جریان (Flow Sensor): بخش اصلی فلومتر که حجم گذرنده را حس می‌کند (مثلاً توربینی، ورتکس یا التراسونیک).
2. سنسورهای جانبی (Pressure & Temperature Transmitters): ترانسمیترهای فشار و دما که به صورت لحظه‌ای شرایط محیطی سیال را اندازه‌گیری می‌کنند.
3. فلو کامپیوتر (Flow Computer): مغز متفکر سیستم که خروجی هر سه ابزار بالا را پردازش کرده و نتیجه نهایی را در قالب دبی جرمی یا دبی حجمیِ تصحیح‌شده ارائه می‌دهد.

کاربردهای استراتژیک در صنعت

• Custody Transfer (انتقال مالکیت): در خرید و فروش گاز و محصولات نفتی، کوچک‌ترین خطا در محاسبه حجم ناشی از تغییرات دما، ضررهای مالی کلانی به همراه دارد. فلومتر اصلاحی دقیق‌ترین مرجع در این معاملات است.
• صنایع شیمیایی و پالایشگاهی: جایی که کنترل دقیق نسبتِ ترکیب مواد در فرآیند تولید، مستلزم دانش دقیق از میزان واقعی (جرمی) مواد ورودی به راکتورهاست.
• مدیریت انرژی: محاسبه دقیق مصرف انرژی در دیگ‌های بخار و مشعل‌های صنعتی که در آن‌ها فشار و دما نوسانات زیادی دارند.

تکنولوژی‌های مرتبط با فلومتر اصلاحی

هنگام کار با این تجهیزات، اصطلاحات زیر را زیاد خواهید شنید:

• دبی جرمی (Mass Flow): اگر سیستم به جای تبدیل به شرایط استاندارد، مستقیماً جرم سیال را محاسبه کند، به آن فلومتر جرمی (مانند کوریولیس یا حرارتی) می‌گویند که خود نوعی اصلاح‌کننده داخلی دارد.
• Standard Cubic Meters (Sm3): واحد اندازه‌گیری خروجی فلومتر اصلاحی که نشان‌دهنده حجم ماده در شرایط دمایی و فشاری استاندارد است.

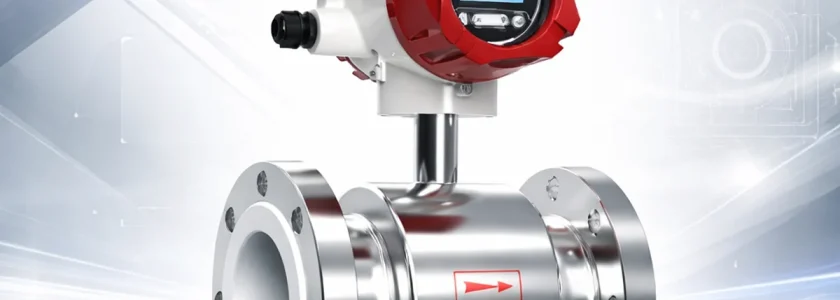

فلومتر مغناطیسی چیست

فلومتر مغناطیسی تجهیزی است که برای سیالات با حداقل هدایت الکتریکی طراحی شده است. از ویژگی‌های بارز این فلومتر می‌توان به مقاومت بالا در برابر مواد خورنده (با استفاده از لاینرهای پلاستیکی/سرامیکی) و اندازه‌گیری دقیق فاضلاب‌های صنعتی اشاره کرد.

اصل عملکرد؛ قانون فارادی در خدمت ابزار دقیق

عملکرد فلومتر مغناطیسی بر یک اصل ساده فیزیکی استوار است: «هرگاه یک سیال رسانا از میان یک میدان مغناطیسی عبور کند، ولتاژی در دو سر الکترودهای تعبیه‌شده در دیواره لوله القا می‌شود.»

این ولتاژ دقیقاً متناسب با سرعت حرکت سیال است. ترانسمیتر فلومتر، این ولتاژ ضعیف را دریافت کرده و پس از پردازش، آن را به واحدهای دبی (مانند متر مکعب بر ساعت) تبدیل می‌کند.

نکته حیاتی: شرط اصلی عملکرد این تجهیز، رسانایی الکتریکی (Conductivity) سیال است. بنابراین، فلومترهای مغناطیسی برای اندازه‌گیری مایعات غیررسانا مانند روغن، بنزین یا آب مقطر خالص مناسب نیستند.

مزایای رقابتی فلومتر مغناطیسی

1. عدم افت فشار: به دلیل نبودِ مانع یا توربین در مسیر جریان، هیچگونه افت فشاری در خط ایجاد نمی‌شود؛ این موضوع هزینه‌های پمپاژ را به‌شدت کاهش می‌دهد.
2. مقاومت شیمیایی بی‌نظیر: سطوح داخلی (لاینرها) در فلومتر مغناطیسی از متریال‌های پیشرفته‌ای مانند PTFE (تفلون)، سرامیک یا لاستیک‌های مخصوص ساخته می‌شوند که دستگاه را در برابر شدیدترین اسیدها و بازها محافظت می‌کند.
3. دقت بالا و پایداری: این تجهیزات نسبت به تغییرات چگالی، ویسکوزیته، دما و فشار سیال تقریباً غیرحساس هستند و اندازه‌گیری بسیار پایداری ارائه می‌دهند.
4. مناسب برای سیالات کثیف: برخلاف فلومترهای مکانیکی که با ورود ذرات معلق یا لجن دچار گرفتگی می‌شوند، فلومتر مغناطیسی برای اندازه‌گیری فاضلاب‌های صنعتی، گل‌ولای و سیالات حاوی ذرات جامد ایده‌آل است.

کاربردهای استراتژیک

• صنایع آب و فاضلاب: پایش جریان ورودی و خروجی تصفیه‌خانه‌ها، مدیریت شبکه توزیع آب شهری.
• صنایع شیمیایی و پتروشیمی: اندازه‌گیری جریان اسیدها، قلیاها، حلال‌های آبی و مواد شیمیایی خورنده.
• صنایع غذایی و دارویی: مدل‌های خاصی از این فلومتر با اتصالات بهداشتی (Sanitary) و استانداردهای FDA برای اندازه‌گیری شیر، آب‌میوه و سایر محصولات غذایی تولید می‌شوند.

نکات نصب؛ تضمین طول عمر تجهیز

• الزامات ارتینگ (Grounding): به دلیل اینکه سیگنال‌های الکتریکی در فلومتر مغناطیسی بسیار کوچک هستند، سیستم ارتینگ باید بدون نقص اجرا شود. استفاده از حلقه‌های ارت (Grounding Rings) در لوله‌های غیراستاندارد الزامی است.
• پُر بودن لوله: سنسور فلومتر باید همواره در مسیری نصب شود که لوله کاملاً پر از سیال باشد؛ در غیر این صورت، حباب‌های هوا باعث خطای جدی در خوانش دستگاه می‌شوند.
• طول مستقیم: با اینکه نیاز به مسیر مستقیم در این مدل‌ها نسبت به مدل‌های اختلاف فشاری کمتر است، اما همچنان رعایت استانداردهای لوله‌کشی برای جلوگیری از تلاطم الزامی است.

شرکت های سازنده فلومتر

در دنیای پیچیده فرآیندهای صنعتی و پزشکی، انتخاب سازنده فلومتر نه تنها انتخابی برای خرید یک دستگاه، بلکه سرمایه‌گذاری بر روی دقت، ایمنی و تداوم تولید است. برندهای پیشرو جهانی با تکیه بر سال‌ها تجربه مهندسی و رعایت استانداردهای سخت‌گیرانه بین‌المللی (مانند SIL، ATEX و ISO)، تجهیزاتی تولید می‌کنند که در سخت‌ترین شرایط محیطی نیز کارآمد باقی می‌مانند.

در ادامه، نگاهی تخصصی‌تر به جایگاه و تخصص برندهایی داریم که در صنعت فلومتر به عنوان بنچ‌مارک (Benchmark) شناخته می‌شوند:

بررسی تخصصی برندهای پیشرو در صنعت فلومتر

۱. اندرس هاوزر (Endress+Hauser)؛ پادشاه فلومترهای صنعتی

این برند سوئیسی نماد دقت و تنوع در بازار جهانی است.

• تخصص: تولید انواع فلومتر کوریولیس (Promass)، مغناطیسی (Promag)، ورتکس و التراسونیک.
• مزیت: یکپارچگی کامل با سیستم‌های اتوماسیون (Fieldbus, HART) و ارائه راهکارهای جامع برای فرآیندهای حساس. اندرس هاوزر به دلیل طول عمر بالای تجهیزات و پشتیبانی فنی جهانی، انتخاب اول صنایع نفت، گاز و شیمیایی است.

۲. وگا (VEGA)؛ نوآوری در لول‌سنجی و ابزار دقیق

اگرچه وگا در سطح جهانی بیش از هر چیز به خاطر سنسورهای سطح (Level) پیشرفته‌اش شناخته می‌شود، اما در سبد محصولات خود تجهیزات اندازه‌گیری دقیق برای فرآیندهای مکمل را نیز ارائه می‌دهد.

• تخصص: تمرکز بر تکنولوژی‌های بدون تماس و هوشمند.
• جایگاه: در فرآیندهایی که فلومتر باید در کنار سیستم‌های لول‌سنجی هوشمند کار کند، محصولات وگا هماهنگی سیستمی بی‌نظیری ایجاد می‌کنند.

۳. دراگر (Dräger)؛ ایمنی و فلومترهای حیاتی

دراگر آلمان برندی است که نامش با “ایمنی” گره خورده است.

• تخصص: تمرکز اصلی بر تجهیزات پزشکی، ایمنی تنفسی و مانیتورینگ گاز.
• جایگاه: فلومترهای این برند در دستگاه‌های ونتیلاتور و سیستم‌های پشتیبانی حیات استفاده می‌شوند. دقت در اینجا به معنای حفظ جان بیمار است، بنابراین استانداردهای کیفی دراگر فراتر از استانداردهای معمول صنعتی است.

۴. هاچ (Hach)؛ متخصص در حوزه آب و فاضلاب

وقتی صحبت از تحلیل کیفیت آب و مدیریت جریان در تصفیه‌خانه‌هاست، هاچ اولین انتخاب متخصصان است.

• تخصص: تولید فلومترهای مخصوص کانال‌های باز، فاضلاب‌های شهری و آب‌های صنعتی.
• مزیت: پایداری عالی در محیط‌های آلوده و خورنده که بسیاری از سنسورهای معمولی در آنجا به سرعت دچار خطا می‌شوند.

۵. ویکا (WIKA)؛ مرجع تجهیزات فشار و جریان

ویکا به عنوان بزرگترین تولیدکننده سنسورهای فشار و دما در جهان، دانش فنی خود را در توسعه فلومترهای اختلاف فشاری به اوج رسانده است.

• تخصص: ارائه راهکارهای اندازه‌گیری جریان بر پایه اختلاف فشار (Differential Pressure) و ابزارهای مهندسی‌شده برای صنایع خاص.
• جایگاه: اگر فرآیند شما نیازمند ترکیب دقیق فشار، دما و جریان است، محصولات ویکا به دلیل کالیبراسیون دقیق و متریال‌های باکیفیت، بسیار قابل اعتماد هستند.

اهمیت استاندارد SIL در انتخاب سازنده

تمامی برندهای فوق، تجهیزاتی با قابلیت SIL (Safety Integrity Level) ارائه می‌دهند. این استاندارد تضمین می‌کند که در صورت بروز خطا در سیستم، به شکلی ایمن عمل کرده و از وقوع حوادث فاجعه‌بار در پالایشگاه‌ها یا سایت‌های شیمیایی جلوگیری می‌کند.

فلومتر پکیج چیست

فلومتر پکیج به مجموعه‌ای گفته می‌شود که تمامی متعلقات نصب (شیرآلات، فیلتر و سنسور) روی یک شاسی سوار شده‌اند. خرید فلومتر به صورت پکیج، خطاهای نصب دستی را حذف می‌کند.

چرا فلومتر پکیج انتخاب هوشمندانه‌ای است؟

خرید تجهیز به صورت پکیج، صرفاً یک خرید محصول نیست؛ بلکه خرید یک «راهکار تست‌شده» است. مزایای این رویکرد عبارتند از:

• حذف خطای انسانی: بسیاری از خطاهای اندازه‌گیری به دلیل نصب غیراصولی (مثلاً عدم رعایت طول لوله مستقیم یا تراز نبودن تجهیز) رخ می‌دهند. در فلومتر پکیج، تمامی این موارد در کارگاه و طبق استانداردهای مهندسی محاسبه و پیاده‌سازی شده‌اند.
• Plug & Play (نصب سریع): این سیستم‌ها به صورت “پیش‌ساخته” به محل پروژه می‌رسند. کافی است پکیج را در خط لوله اصلی قرار داده و اتصالات ورودی و خروجی را متصل کنید. این کار زمان خواب سیستم (Downtime) را به حداقل می‌رساند.
• تضمین کارایی کلی: وقتی سنسور، ترانسمیترهای اصلاحی و فلو کامپیوتر در قالب یک پکیج ارائه می‌شوند، تمامی این اجزا از قبل با هم کالیبره شده‌اند و سازگاری آن‌ها تضمین شده است.
• کاهش هزینه‌های جانبی: خرید تکیِ شیرآلات، اتصالات، فیلترها و کابل‌کشی‌ها هزینه‌های پنهان و لجستیک پروژه را بالا می‌برد. در پکیج، تمامی هزینه‌ها شفاف و مدیریت شده است.

اجزای تشکیل‌دهنده یک پکیج استاندارد

یک فلومتر پکیج حرفه‌ای معمولاً شامل موارد زیر است:

1. سنسور اصلی جریان: (مثلاً فلومتر مغناطیسی یا کوریولیس بسته به نوع سیال).
2. تجهیزات اصلاح‌کننده: ترانسمیترهای فشار و دمای دقیق برای تبدیل حجم به دبی جرمی یا دبی در شرایط استاندارد.
3. شیرآلات (Isolation & Bypass Valves): جهت امکان تعمیر و نگهداری بدون نیاز به توقف کامل خط تولید.
4. فیلتر و استرینر: برای حذف ذرات معلقی که ممکن است به سنسور آسیب بزنند.
5. شاسی (Skid): سازه فلزی مقاوم که وظیفه نگهداری و محافظت از کل تجهیزات را بر عهده دارد.
6. تابلو کنترل (Control Panel): محل قرارگیری فلو کامپیوتر و تجهیزات نمایشگر.

کاربردهای استراتژیک

• Custody Transfer (ایستگاه‌های فروش): برای اندازه‌گیری دقیق و قانونی حجم سوخت یا گاز تحویلی.
• تزریق مواد شیمیایی: جایی که پایش دقیق دبی ماده افزودنی در فرآیندهای حساس پالایشگاهی اهمیت حیاتی دارد.
• سیستم‌های بازیافت آب: مدیریت دقیق ورودی و خروجی در تصفیه‌خانه‌هایی که نیاز به مانیتورینگ آنلاین دارند.

فلومتر اکسیژن چیست

فلومتر اکسیژن (Oxygen Flowmeter) یکی از حیاتی‌ترین اجزای سیستم‌های کمک‌تنفسی است که وظیفه تنظیم و اندازه‌گیری دقیق جریان اکسیژن ارسالی به بیمار را بر عهده دارد. در حالی که در مدل های صنعتی تمرکز بر بازدهی و توان عملیاتی است، در فلومتر اکسیژن، دو اصل “ایمنیِ ضد حریق” و “دقت در دبی‌های بسیار پایین” حرف اول را می‌زند.

چرا فلومتر اکسیژن متفاوت است؟ (استاندارد Cleaned for Oxygen Service)

مهم‌ترین وجه تمایز فلومتر اکسیژن با سایر تجهیزات ابزار دقیق، نحوه ساخت و پاک‌سازی آن است. اکسیژن به خودی خود قابل اشتعال نیست، اما به عنوان یک اکسیدکننده بسیار قوی، هر ماده قابل اشتعالی (مانند روغن، گریس، یا حتی گرد و غبار آلی) را به سرعت مشتعل می‌کند.

• عاری از هرگونه روغن و گریس: در فرآیند تولید این تجهیزات، تمامی قطعات داخلی (اورینگ‌ها، سوپاپ‌ها و بدنه) باید در محیط‌های کاملاً استریل تولید شده و از هرگونه ماده روان‌کننده پایه نفتی پاک شوند. حتی لمس قطعات با دستِ چرب در حین مونتاژ می‌تواند یک فاجعه آتش‌سوزی در محیط بیمارستانی ایجاد کند.
• متریال مقاوم: استفاده از آلیاژهایی که در برابر اکسیداسیون سریع در حضور اکسیژن خالص پایدار هستند (مانند برنج آبکاری شده با کروم یا استنلس استیل‌های مخصوص)، الزامی است.

انواع فلومتر اکسیژن در محیط درمانی

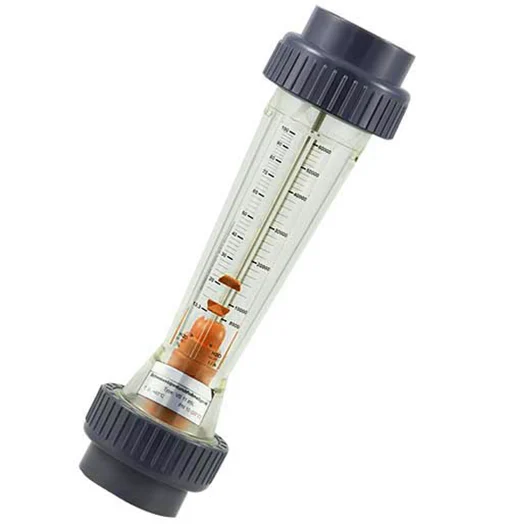

1. روتامتر اکسیژن (مدل‌های شیشه‌ای مدرج): پرکاربردترین مدل در بیمارستان‌ها. با تنظیم شیر سوزنی (Needle Valve)، گوی شناور درون لوله مدرج بالا رفته و دبی گاز را بر حسب لیتر در دقیقه (LPM) نشان می‌دهد.
2. فلومترهای متصل به مانومتر (Regulator Mounted): این پکیج‌ها مستقیماً روی سیلندرهای اکسیژن نصب می‌شوند و علاوه بر تنظیم دبی، فشار خروجی کپسول را نیز کنترل می‌کنند.
3. فلومترهای دیجیتال: در دستگاه‌های کمک‌تنفسی پیشرفته استفاده می‌شوند و با سنسورهای دقیق، دبی لحظه‌ای را بدون خطای انسانی نمایش می‌دهند و قابلیت تنظیم دقیق دبی برای نوزادان (دبی‌های زیر ۱ لیتر) را دارند.

نکات حیاتی برای کادر درمان و تکنسین‌ها

• هرگز از روان‌کننده‌ها استفاده نکنید: در صورت مشاهده نشتی یا سفت شدن شیر فلومتر، هرگز از روغن یا گریس برای روان‌کاری استفاده نکنید. این کار باعث انفجار تجهیز خواهد شد.
• نصب در وضعیت عمودی: روتامترهای اکسیژن باید کاملاً به صورت عمودی نصب شوند؛ در غیر این صورت گوی شناور دچار خطا شده و دبی واقعی را نشان نخواهد داد.
• کالیبراسیون: به دلیل حساسیت بالا، این تجهیزات باید به صورت دوره‌ای با دستگاه‌های مرجع کالیبره شوند تا از صحت خروجی آن‌ها اطمینان حاصل شود.

فلومتر گردابی چیست

فلومتر گردابی که با نام ورتکس (Vortex) نیز شناخته می‌شود، یکی از پرکاربردترین تکنولوژی‌های اندازه‌گیری جریان در صنایع مدرن است. این دستگاه با بهره‌گیری از پدیده‌ای فیزیکی به نام «خیابان گردابی ون کارمان» (Von Kármán Vortex Street)، دبی سیال را اندازه‌گیری می‌کند. این تکنولوژی به دلیل نبود قطعات متحرک و مقاومت در برابر شرایط محیطی سخت، به عنوان استانداردی برای اندازه‌گیری بخار (Steam) و گازها شناخته می‌شود.

اصل عملکرد؛ فیزیکِ گردابه‌ها

وقتی یک جسم غیرآیرودینامیک (به نام «مستقرکننده گردابه» یا Bluff Body) در مسیر جریان سیال قرار می‌گیرد، جریان سیال پس از برخورد با آن، به صورت متناوب گردابه‌هایی را در پشت جسم ایجاد می‌کند.

• قانون اساسی: فرکانس تشکیل این گردابه‌ها (تعداد گردابه‌هایی که در ثانیه تشکیل می‌شوند) دقیقاً با سرعت جریان سیال متناسب است.
• پردازش: یک سنسور پیزوالکتریک کوچک که در پشت بدنه قرار دارد، ارتعاشات ناشی از این گردابه‌ها را حس کرده و فلومتر با شمارش این ارتعاشات، دبی عبوری را محاسبه می‌کند.

مزایای بی‌رقیب فلومتر گردابی (Vortex)

1. مقاومت در دمای بسیار بالا: از آنجا که سنسور در تماس مستقیم با جریان نیست و هیچ قطعه متحرکی (مانند توربین) وجود ندارد که در اثر حرارت منبسط یا ذوب شود، این فلومتر بهترین گزینه برای بخار فوق‌داغ (Superheated Steam) و گازهای داغ است.
2. استهلاک بسیار پایین: به دلیل نبود اجزای مکانیکی دوار، این تجهیزات عمر مفید بسیار طولانی دارند و هزینه‌های نگهداری (Maintenance) در آن‌ها نزدیک به صفر است.
3. پایداری در رژیم‌های مختلف: ورتکس در گستره وسیعی از اعداد رینولدز (دبی‌های مختلف) دقت خود را حفظ می‌کند و به تغییرات ویسکوزیته سیال تا حد زیادی حساس نیست.
4. چندمنظوره بودن: این فلومتر قابلیت اندازه‌گیری مایعات، گازها و بخار را با تغییر تنظیمات ترانسمیتر دارد.

محدودیت‌ها و نکات نصب

• نیاز به طول مستقیم: عملکرد گردابی به‌شدت به “پروفیل جریان آرام” وابسته است. بنابراین، رعایت طول مشخصی از لوله مستقیم (Straight Run) در بالادست و پایین‌دست فلومتر برای عملکرد صحیح الزامی است.
• عدم دقت در دبی‌های بسیار کم: در دبی‌های خیلی پایین که سرعت سیال برای تشکیل گردابه‌های پایدار کافی نیست، این نوع دقت خود را از دست می‌دهد.
• حساسیت به ارتعاش: چون سنسور بر پایه ارتعاشات گردابه کار می‌کند، لرزش‌های شدید مکانیکی لوله‌کشی می‌تواند باعث خطای اندازه‌گیری شود.

کاربردهای استراتژیک

• صنایع انرژی و نیروگاهی: پایش جریان بخار در خطوط اصلی انتقال حرارت.
• صنایع پتروشیمی: اندازه‌گیری گازهای فرآیندی و بخارهای فشار بالا.
• تجهیزات گرمایشی صنعتی: مدیریت انرژی در سیستم‌های بویلر و دیگ‌های بخار.

مس فلومتر چیست

اصطلاح «مس فلومتر» در واقع همان معادل فارسیِ Mass Flowmeter یا فلومتر جرمی است. این تجهیز، برخلاف فلومترهای معمولی که حجم (Volume) را اندازه‌گیری می‌کنند، مستقیماً جرم (Mass) سیال را که از لوله عبور می‌کند، محاسبه می‌نماید. این تفاوت در عملکرد، فلومترهای جرمی را به «دقیق‌ترین» و «قابل‌اعتمادترین» تجهیزات اندازه‌گیری در صنایع استراتژیک تبدیل کرده است.

چرا فلومتر جرمی (Mass Flowmeter) حیاتی است؟

در دنیای سیالات، حجم یک ماده با تغییرات دما و فشار تغییر می‌کند (انبساط و انقباض). به عنوان مثال، یک لیتر بنزین در دمای ۵۰ درجه سانتی‌گراد، جرم کمتری نسبت به یک لیتر بنزین در دمای ۱۰ درجه دارد. بنابراین اگر هدف شما خرید و فروش دقیق (Custody Transfer) یا ترکیب مواد شیمیایی با نسبت دقیق باشد، اندازه‌گیری حجمی باعث خطای مالی و فنی می‌شود.

فلومتر جرمی مستقل از این تغییرات است؛ زیرا جرم همیشه ثابت می‌ماند.

تکنولوژی‌های پیشرو در فلومترهای جرمی

دو تکنولوژی اصلی برای اندازه‌گیری جرم وجود دارد:

۱. فلومتر کوریولیس (Coriolis Mass Flowmeter)

این مدل، پادشاه دقت در میان تمامی فلومترهاست.

• عملکرد: لوله‌هایی که داخل فلومتر قرار دارند، توسط یک منبع انرژی به ارتعاش در می‌آیند. وقتی سیال از داخل این لوله‌های مرتعش عبور می‌کند، نیروی کوریولیس باعث ایجاد یک «پیچش» یا «تغییر فاز» جزئی در ارتعاش لوله‌ها می‌شود.
• مزیت ویژه: این دستگاه نه تنها جرم، بلکه چگالی (Density) و دما را نیز به صورت همزمان اندازه‌گیری می‌کند. اگر سیال شما یک مخلوط دو فازی (مثلاً نفت و گاز) باشد، کوریولیس دقیق‌ترین آمار را ارائه می‌دهد.

۲. فلومتر حرارتی (Thermal Mass Flowmeter)

این مدل به صورت اختصاصی برای گازها طراحی شده است.

• عملکرد: دو سنسور دما در مسیر جریان قرار دارند؛ یکی دما را اندازه می‌گیرد و دیگری توسط یک المنت گرم‌کننده، گرم می‌شود. هرچه جریان گاز سریع‌تر باشد، گرمای بیشتری از سنسور دوم می‌گیرد (خنک‌کاری). میزانِ این اتلاف حرارت با جرمِ مولکول‌های گازِ عبوری رابطه مستقیم دارد.

کاربردهای طلایی

• انتقال مالکیت (Custody Transfer): در پایانه‌های نفتی و گازرسانی که حتی ۰.۱٪ خطا، میلیون‌ها دلار زیان یا سود ایجاد می‌کند.
• داروسازی و شیمیایی: جایی که ترکیب دقیق مواد (مثلاً دوز یک کاتالیزور) کیفیت محصول نهایی را تضمین می‌کند.
• سیالات ویسکوز: اندازه‌گیری جریان روغن‌های سنگین و مواد پلیمری که رفتار حجمی غیرقابل پیش‌بینی دارند.

نکات انتخاب و خرید فلومتر جرمی

۱. دقت مورد نیاز (Accuracy): فلومترهای کوریولیس تا ±0.1% دقت دارند. آیا فرآیند شما به چنین دقتی نیاز دارد؟

۲. افت فشار (Pressure Drop): فلومترهای کوریولیس به دلیل طراحی لوله‌ای، افت فشار ایجاد می‌کنند. باید ظرفیت پمپ‌های سیستم را با آن تطبیق داد.

۳. لرزش محیطی: تکنولوژی کوریولیس به لرزش‌های خارجی حساس است؛ محل نصب باید ایزوله باشد.

فلومتر ورتکس چیست

انتخاب فلومتر ورتکس (Vortex) برای هوای فشرده (Compressed Air)، یکی از هوشمندانه‌ترین انتخاب‌ها در مدیریت انرژی کارخانجات است. به دلیل اهمیت این موضوع، اجازه دهید از دیدگاه مهندسی به این کاربرد خاص نگاهی دقیق‌تر بیندازیم.

چرا فلومتر ورتکس (گردابی) بهترین گزینه برای هوای فشرده است؟

در شبکه‌های هوای فشرده، ما با چالش‌هایی مثل نوسان فشار، وجود ذرات روغن یا رطوبت (اگر سیستم خشک‌کن ضعیف باشد) و تغییرات دبی در طول شبانه‌روز مواجه هستیم. فلومتر ورتکس به دلایل زیر در این محیط می‌درخشد:

1. عدم تأثیرپذیری از شرایط فیزیکی: برخلاف فلومترهای حرارتی که ممکن است با تغییر ترکیب گاز یا وجود ذرات ریز در هوای فشرده دچار خطا شوند، ورتکس فقط با سرعت و تلاطم سیال کار دارد.
2. افت فشار بسیار ناچیز: در سیستم‌های هوای فشرده، “افت فشار” مستقیماً به معنای “هدررفت انرژی برق” در کمپرسورهاست. فلومتر ورتکس با ایجاد کمترین مانع در مسیر جریان (فقط یک بدنه باریک)، فشار سیستم را حفظ می‌کند.
3. پایداری در رنج عملیاتی: هوای فشرده معمولاً در دبی‌های متغیر مصرف می‌شود (مثلاً باز و بسته شدن مکرر شیرهای پنوماتیک). ورتکس به خوبی می‌تواند این تغییرات را دنبال کند.

نکته کلیدی: نقش «Flow Computer» در اندازه‌گیری هوا

اگرچه فلومتر ورتکس دبی حجمی (مترمکعب بر ساعت) را به خوبی اندازه می‌گیرد، اما هوای فشرده یک سیال تراکم‌پذیر است. این یعنی حجم هوا با تغییرات فشار و دما تغییر می‌کند.

• راهکار مهندسی: برای اینکه بفهمیم دقیقاً چه مقدار “جرم هوا” مصرف شده است (که مبنای اصلی محاسبه هزینه‌های انرژی است)، فلومتر ورتکس باید با یک سنسور فشار و سنسور دما در کنار یک فلو کامپیوتر (Flow Computer) ترکیب شود.
• خروجی نهایی: فلو کامپیوتر با استفاده از قوانین گازها، دبیِ اندازه‌گیری شده را به شرایط استاندارد (Normal Cubic Meters) تبدیل می‌کند. این همان عددی است که در گزارش‌های مدیریتی برای کاهش مصرف انرژی و شناسایی نشتی‌های شبکه هوای فشرده استفاده می‌شود.

چالش‌های هوشمندانه در نصب (برای جلوگیری از خطا)

نصب ورتکس برای هوای فشرده، نیاز به رعایت دقیق پروتکل‌های مهندسی دارد:

• بخش لوله مستقیم (Straight Run): اگر در بالادستِ فلومتر، زانویی یا شیر وجود داشته باشد، تلاطم جریان مانع از تشکیل منظم گردابه‌ها می‌شود. رعایت حداقل ۱۰ برابر قطر لوله در بالادست، یک اصل خدشه‌ناپذیر است.
• جلوگیری از لرزش: کمپرسورها منابع لرزش هستند. اگر فلومتر در نزدیکی مستقیم کمپرسور نصب شود، لرزش‌های مکانیکی ممکن است به عنوان «گردابه» شناسایی شوند. نصب در فاصله مناسب و استفاده از ساپورت‌گذاری صحیح لوله برای دفع لرزش ضروری است.

فلومتر آلتراسونیک چیست

فلومتر آلتراسونیک (Ultrasonic Flowmeter) که بر پایه امواج صوتی با فرکانس بالا (مافوق صوت) عمل می‌کند، یکی از منعطف‌ترین ابزارهای اندازه‌گیری جریان است. این دستگاه به جای دخالت فیزیکی در مسیر سیال، با «گوش دادن» به رفتار سیال، دبی را محاسبه می‌کند.

تکنولوژی‌های اصلی: ترانزیت تایم در برابر داپلر

برای درک بهتر عملکرد ، باید دو روش اصلی آن را بشناسیم که هر کدام برای شرایط متفاوتی طراحی شده‌اند:

1. روش زمان عبور (Transit-Time):

• عملکرد: دو سنسور (فرستنده/گیرنده) در دو طرف لوله نصب می‌شوند. این دستگاه یک پالس صوتی را با جریان و یک پالس را خلاف جهت جریان می‌فرستد. از آنجا که جریان سیال به امواج صوتی «کمک» یا «مقاومت» می‌کند، زمان رفت و برگشت این دو پالس با هم تفاوت دارد. این اختلاف زمان، مستقیماً سرعت سیال را نشان می‌دهد.
• کاربرد: سیالات تمیز و زلال (آب تصفیه شده، روغن‌های شفاف، مواد شیمیایی).

2. روش داپلر (Doppler):

• عملکرد: بر اساس اثر داپلر (همان‌طور که صدای آمبولانس با نزدیک شدن یا دور شدن تغییر می‌کند)، این فلومتر فرکانس امواج بازگشتی از ذرات یا حباب‌های معلق در سیال را تحلیل می‌کند. هرچه سرعت سیال بیشتر باشد، تغییر فرکانس بازگشتی (Shift) بیشتر است.
• کاربرد: سیالات کدر یا دارای ذرات معلق (فاضلاب، دوغاب‌های صنعتی، آب گل‌آلود).

مزایای طلایی؛ چرا آلتراسونیک خاص است؟

• نصب Clamp-on (بدون نیاز به برش لوله): این ویژگی، فلومترهای آلتراسونیک را به گزینه اول برای اندازه‌گیری‌های پرتابل و عیب‌یابی تبدیل کرده است. می‌توانید بدون توقف خط تولید، سنسورها را از بیرون لوله نصب کرده و دبی را در عرض چند دقیقه بخوانید.
• افت فشار صفر: برخلاف اوریفیس یا توربین که مسیر سیال را مسدود می‌کنند، این فلومتر هیچ‌گونه مزاحمتی برای جریان ایجاد نمی‌کند. در خطوطی که هزینه‌های پمپاژ (برق مصرفی) بالاست، این یعنی صرفه‌جویی مالی درازمدت.
• بی‌نیاز از متریال خاص: از آنجا که سنسور در تماس مستقیم با سیال نیست، نیازی نیست نگران خورندگی سیال یا دمای بسیار بالای آن باشید (مگر در موارد خاص).

محدودیت‌های فنی که باید بدانید

• اثر تلاطم: مانند اکثر فلومترها، این دستگاه نیز به پروفیل جریان منظم نیاز دارد. نصب در نزدیکی پمپ‌ها، شیرها یا زانویی‌ها بدون رعایت طول مستقیم، دقت را به‌شدت کاهش می‌دهد.
• کیفیت لوله: در مدل‌های Clamp-on، اگر لوله دارای لایه‌های رسوب داخلی، زنگ‌زدگی یا حباب هوای محبوس باشد، امواج صوتی دچار شکست یا تضعیف شده و دقت اندازه‌گیری افت می‌کند.
• حباب هوا: در مدل‌های Transit-Time، وجود حباب هوا در سیال می‌تواند باعث قطع سیگنال شود (چون امواج صوتی در گاز به خوبیِ مایع منتقل نمی‌شوند).

کاربردهای کلیدی

• مدیریت آب و فاضلاب: استفاده پرتابل برای چک کردن دبی خروجی چاه‌ها و تصفیه‌خانه‌ها.
• صنایع نفت و پتروشیمی: اندازه‌گیری دقیق در خطوط انتقال بزرگ (سایزهای بالای ۱۰ اینچ) که نصب فلومترهای Inline بسیار گران تمام می‌شود.
• صنایع غذایی: به دلیل عدم تماس مستقیم با سیال، رعایت استانداردهای بهداشتی (Hygienic) به سادگی انجام می‌شود.

سنسور فلومتر چیست؟ قلب تپنده تجهیزات ابزار دقیق

در دنیای اتوماسیون صنعتی، سنسور فلومتر (Flowmeter Sensor) را می‌توان به عنوان حیاتی‌ترین بخش یا “قلب” سیستم اندازه‌گیری معرفی کرد. اگر یک فلومتر صنعتی را به عنوان یک سیستم جامع در نظر بگیریم، سنسور بخشی است که مستقیماً با جریان سیال در تماس است و وظیفه تبدیل پارامترهای فیزیکی به سیگنال‌های الکتریکی قابل پردازش را بر عهده دارد.

در صنایع حساسی مانند نفت، گاز، پتروشیمی و داروسازی، انتخاب صحیح سنسور فلومتر تنها یک انتخاب فنی نیست؛ بلکه تضمین‌کننده دقت، ایمنی و طول عمر کل سیستم است.

وظیفه اصلی سنسور در فلومترهای صنعتی

سنسور فلومتر مسئولیت حس کردن (Sensing) تغییرات فیزیکی سیال (مانند سرعت، فشار، یا میدان مغناطیسی) را دارد. این قطعه سیگنال خام حاصل از تغییرات سیال را دریافت کرده و آن را به ترانسمیتر می‌فرستد تا پس از تقویت و کالیبراسیون، به خروجی‌های استاندارد صنعتی مانند 4-20mA یا پروتکل‌های هوشمند نظیر HART تبدیل شود.

ویژگی‌های حیاتی سنسور فلومتر برای محیط‌های خشن

یک سنسور فلومتر صنعتی باکیفیت باید در شرایط عملیاتی دشوار، پایداری سیگنال خود را حفظ کند. مهم‌ترین مشخصاتی که در انتخاب سنسور باید مد نظر قرار گیرد عبارتند از:

• مقاومت متریال (Wetted Parts): با توجه به عبور سیالات خورنده (اسیدها، بازها یا دوغاب‌های ساینده)، بدنه و الکترودهای سنسور باید از آلیاژهای مقاوم مانند Hastelloy، تیتانیوم یا روکش‌های PTFE ساخته شده باشند تا دچار خوردگی نشوند.
• پایداری حرارتی (Thermal Stability): تغییرات دما نباید منجر به انبساط مکانیکی یا تغییر رفتار الکتریکی سنسور شود. سنسورهای مرغوب دارای مکانیزم‌های جبران‌ساز دما هستند تا در تمامی شرایط کاری، دقت خود را حفظ کنند.
• ایزولاسیون الکتریکی بالا: در محیط‌های صنعتی که نویزهای الکترومغناطیسی بالایی وجود دارد، سنسور باید کاملاً از بدنه لوله ایزوله باشد تا از ورود نویز به سیگنال‌های ضعیف جلوگیری شود.

انواع سنسورهای کاربردی

نوع سنسور مستقیماً به تکنولوژی فلومتر بستگی دارد:

1. سنسورهای فشار (Differential Pressure): برای اندازه‌گیری اختلاف فشار در اوریفیس‌مترها و ونچوری‌تیوب‌ها.
2. الکترودها (Electrodes): قلب تپنده فلومترهای مغناطیسی (Magmeters) که ولتاژ القایی ناشی از جریان سیال رسانا را حس می‌کنند.
3. سنسورهای پیزوالکتریک: در فلومترهای ورتکس (Vortex) و کوریولیس برای حس کردن ارتعاشات مکانیکی یا نیروی کوریولیس به کار می‌روند.
4. ترنسدیوسرهای آلتراسونیک: سنسورهای فراصوتی که برای ارسال و دریافت امواج در فلومترهای اولتراسونیک استفاده می‌شوند.

فلومتر ونتوری چیست؟ نماد پایداری و دقت در اندازه‌گیری صنعتی

در میان تجهیزات ابزار دقیق، فلومتر ونتوری (Venturi Flow Meter) به عنوان یکی از کلاسیک‌ترین و در عین حال قابل‌اعتمادترین راهکارها برای اندازه‌گیری دبی سیالات شناخته می‌شود. با وجود ظهور تکنولوژی‌های دیجیتال و الکترونیکی، لوله ونتوری (Venturi Tube) همچنان در بسیاری از صنایع استراتژیک، به دلیل ساختار مکانیکی صلب و عملکرد مبتنی بر اصول کلاسیک دینامیک سیالات، بی‌رقیب باقی مانده است.

اصل عملکرد: مهندسی بر پایه اثر ونتوری

فلومتر ونتوری بر اساس معادله برنولی عمل می‌کند. این دستگاه شامل یک لوله با مقطع متغیر است که در آن جریان سیال ابتدا در یک بخش همگرا (Convergent) سرعت می‌گیرد (که باعث کاهش فشار استاتیک می‌شود) و سپس در یک بخش واگرا (Divergent) مجدداً به فشار و سرعت اولیه خود نزدیک می‌شود.

اختلاف فشار ایجاد شده بین مقطع ورودی لوله و گلوگاه (Throat)، مستقیماً با مجذور دبی جریان رابطه دارد. با اندازه‌گیری این اختلاف فشار از طریق ترانسمیترهای فشار تفاضلی (DP Transmitter)، می‌توان دبی حجمی یا جرمی سیال را با دقت بسیار بالا محاسبه کرد.

چرا فلومتر ونتوری در کاربردهای سخت صنعتی انتخاب اول است؟

مهندسان فرآیند اغلب در شرایط کاری دشوار، لوله ونتوری را به سایر تجهیزات ترجیح می‌دهند. دلایل این انتخاب عبارتند از:

• افت فشار بسیار کم: به دلیل طراحی هندسی خاص و بخش واگرا، انرژی بازیابی شده و افت فشار دائمی (Permanent Pressure Loss) در ونتوری به مراتب کمتر از صفحات اوریفیس (Orifice Plates) است. این موضوع به معنای کاهش هزینه‌های پمپاژ و مصرف انرژی است.
• ساختار صلب و مقاوم (Rugged Construction): فلومترهای ونتوری فاقد قطعات متحرک هستند. این ویژگی باعث می‌شود در برابر سیالات حاوی ذرات معلق، خورنده یا حتی در شرایط دما و فشار بسیار بالا، طول عمر بسیار طولانی داشته باشند.
• عملکرد خودتمیزکننده: شکل هندسی ونتوری مانع از تجمع رسوبات و ذرات در گلوگاه می‌شود که پایداری کالیبراسیون را در درازمدت تضمین می‌کند.
• عدم نیاز به طول مستقیم لوله زیاد: در مقایسه با سایر تجهیزات اختلاف فشاری، ونتوری به طول مستقیم (Straight Run) کمتری در بالادست نیاز دارد که نصب آن را در سایت‌های صنعتی با محدودیت فضا آسان‌تر می‌کند.

کاربردهای استراتژیک

فلومتر ونتوری به دلیل قابلیت اعتماد بالا، در صنایع سنگین به وفور استفاده می‌شود:

• نیروگاه‌ها: برای اندازه‌گیری دبی آب تغذیه بویلر و بخار.
• صنایع نفت و گاز: جهت اندازه‌گیری دبی جریان‌های حجیم و سیالات با ویسکوزیته بالا.
• شبکه‌های انتقال آب و فاضلاب: به دلیل مقاومت در برابر گرفتگی و رسوب‌گذاری.

فلومتر لیزر داپلر چیست؟

در مباحث پیشرفته دینامیک سیالات (CFD) و تحلیل‌های آزمایشگاهی، فلومتر لیزر داپلر (Laser Doppler Velocimetry – LDV) به عنوان یکی از دقیق‌ترین و غیرتهاجمی‌ترین روش‌ها برای اندازه‌گیری سرعت سیال شناخته می‌شود. برخلاف فلومترهای صنعتی متداول که دبی حجمی یا جرمی کل را گزارش می‌دهند، این سیستم برای مطالعه دقیق رفتار ذرات در مقیاس‌های میکروسکوپی طراحی شده است.

اصل عملکرد: اندازه‌گیری بر پایه تغییر فرکانس (اثر داپلر)

عملکرد این سیستم بر پایه پدیده فیزیکی اثر داپلر استوار است. در این فناوری:

1. دو پرتو لیزر هم‌فاز به نقطه مشخصی از جریان سیال تابانده می‌شوند.
2. ذرات ریز موجود در سیال (Seeding) که از میان تقاطع این دو پرتو عبور می‌کنند، نور لیزر را بازتاب می‌دهند.
3. تغییر فرکانس نوری که توسط ذرات بازتاب داده می‌شود، مستقیماً با سرعت لحظه‌ای آن‌ها رابطه دارد.

این روش به دلیل عدم نیاز به قرار دادن سنسور در داخل سیال (Non-intrusive)، هیچ‌گونه اختلال یا تلاطمی در الگوی جریان ایجاد نمی‌کند که این ویژگی در تحلیل‌های دقیق مهندسی یک مزیت حیاتی است.

چرا فلومترهای لیزر داپلر در جایگاه متمایزی قرار دارند؟

• دقت فوق‌العاده بالا: اندازه‌گیری سرعت در ابعاد میلی‌متری و حتی میکرومتری.
• پاسخ زمانی آنی (High Temporal Resolution): قابلیت شناسایی نوسانات بسیار سریع و ناپایدار جریان که برای تحلیل توربولانس (Turbulence) ضروری است.
• بدون تماس (Non-Contact): ایده‌آل برای سیالات بسیار داغ، بسیار سرد، خورنده یا فشارهای بسیار بالا که امکان نصب تجهیزات مکانیکی در آن‌ها وجود ندارد.
• تحلیل پروفیل جریان: برخلاف فلومترهای معمولی، LDA می‌تواند سرعت را در نقاط مختلف مقطع لوله اندازه‌گیری کرده و پروفیل کامل جریان را ترسیم کند.

کاربردهای اختصاصی و صنعتی

اگرچه لیزر داپلر در دسته‌بندی تجهیزات ابزار دقیق پرتابل یا نصبیِ معمول قرار نمی‌گیرد، اما کاربرد آن در محیط‌های زیر بی‌بدیل است:

• آزمایشگاه‌های هیدرولیک و آیرودینامیک: جهت اعتبارسنجی مدل‌های ریاضی و نرم‌افزارهای شبیه‌سازی (CFD).
• صنایع هوافضا: مطالعه لایه مرزی و جریان‌های پیچیده پیرامون سطوح ایرودینامیک.
• تحقیقات پیشرفته پزشکی: مطالعه جریان خون در عروق و بررسی رفتار سیالات غیرنیوتنی.

نگاه پتروهیراد به تکنولوژی‌های نوین اندازه‌گیری

مجموعه پتروهیراد به عنوان تأمین‌کننده تخصصی تجهیزات ابزار دقیق، در کنار ارائه راهکارهای عملیاتی و صنعتی ، همواره پیگیر فناوری‌های نوین اندازه‌گیری است. اگرچه کاربرد فلومترهای لیزر داپلر عمدتاً در حوزه‌های تحقیق و توسعه (R&D) متمرکز است، اما درک دقیق رفتار سیالات با استفاده از این ابزارها، زیربنای طراحیِ مهندسیِ دقیقِ سایر تجهیزات صنعتی است که ما در پتروهیراد ارائه می‌دهیم.

تیم مهندسی ما با تسلط بر اصول دینامیک سیالات، به شما کمک می‌کند تا بهترین راهکار اندازه‌گیری را متناسب با نیاز پروژه خود—اعم از پروژه‌های تحقیقاتی دقیق یا کاربردهای سنگین صنعتی—انتخاب کنید.

فلومتر آب چیست

فلومتر آب به عنوان یکی از پرکاربردترین تجهیزات اندازه‌گیری در جهان، وظیفه پایش و محاسبه دبی یا حجم آب عبوری از یک مقطع مشخص را بر عهده دارد. در حالی که تصور عمومی از فلومتر آب، کنتورهای ساده مکانیکی در مصارف خانگی است، در سطح صنعتی و مدیریت منابع، این تجهیزات به ابزارهای بسیار دقیق و هوشمندی تبدیل شده‌اند که نقش کلیدی در بهینه‌سازی مصرف و پایداری فرآیندها ایفا می‌کنند.

طبقه‌بندی فلومترهای آب بر اساس تکنولوژی

تنوع در دنیای فلومترهای آب به قدری گسترده است که برای هر نوع سیال (آب تمیز، فاضلاب، آب فرآیندی) راهکار متفاوتی وجود دارد:

1. فلومترهای مکانیکی (Mechanical Meters):

• نوع توربینی و ولتی: بر پایه چرخش یک پروانه یا توربین متناسب با سرعت آب عمل می‌کنند. برای مصارف عمومی و انتقال آب شهری بسیار اقتصادی هستند.

2. فلومترهای مغناطیسی (Magmeters):

• استاندارد طلایی در صنعت: این فلومترها هیچ قطعه متحرکی ندارند، افت فشار ایجاد نمی‌کنند و برای اندازه‌گیری آب‌های صنعتی، فاضلاب‌ها و آب‌های دارای ناخالصی (رسانا) بهترین گزینه هستند.

3. فلومترهای آلتراسونیک (Ultrasonic Meters):

• تکنولوژی پیشرفته: با استفاده از امواج فراصوت، دبی را اندازه‌گیری می‌کنند. مدل‌های Clamp-on (نصبی از بیرون) این فلومترها، امکان اندازه‌گیری جریان بدون نیاز به برش لوله یا توقف فرآیند را فراهم می‌کنند که برای مدیریت شبکه آب بسیار ایده‌آل است.

چرا انتخاب فلومتر آب نیازمند تخصص است؟

بسیاری تصور می‌کنند هر فلومتر آبی برای هر لوله‌ای مناسب است؛ اما یک اشتباه کوچک در انتخاب، می‌تواند منجر به خطاهای فاحش در محاسبه هزینه‌ها یا توقف‌های ناخواسته خطوط تولید شود. عوامل زیر در انتخاب دقیق فلومتر آب صنعتی دخیل هستند:

• کیفیت آب (رسانایی و ذرات معلق): برای آب‌های غیررسانا یا دارای ذرات معلق، تکنولوژی مغناطیسی یا مکانیکی پاسخگو نیست و باید از مدل‌های آلتراسونیک استفاده کرد.
• دقت اندازه‌گیری: در صنایع حساس، نیاز به دقت بالا (High Accuracy) است که فلومترهای الکترومغناطیسی با پروتکل‌های دیجیتال (HART, Profibus) آن را تضمین می‌کنند.
• شرایط محیطی و نصب: در پروژه‌های بزرگ صنعتی، “نحوه نصب” (Inline یا Insertion) و “لوله مستقیم بالادست” برای جلوگیری از تلاطم جریان، اهمیت حیاتی دارد.

راهکارهای پتروهیراد در تأمین فلومترهای آب

شرکت پتروهیراد با درک عمیق از اهمیت مدیریت منابع آبی در صنایع، طیف وسیعی از فلومترهای آب (از برندهای معتبر جهانی مانند Endress+Hauser و Hach) را تأمین می‌کند. تخصص ما فقط در فروش کالا نیست؛ بلکه ما در کنار شما هستیم تا:

1. بررسی فنی فرآیند: انتخاب تکنولوژی مناسب بر اساس فشار، دما و آنالیز شیمیایی آب.
2. تأمین تجهیزات اورجینال: جلوگیری از استفاده از تجهیزات غیر استاندارد که طول عمر کمی دارند.
3. پشتیبانی در نصب: ارائه دستورالعمل‌های صحیح نصب جهت کاهش خطاهای اندازه‌گیری.

پیش به سوی مدیریت هوشمند آب

امروزه با استفاده از فلومترهای هوشمندِ قابل اتصال به سیستم‌های SCADA، پتروهیراد به صنایع کمک می‌کند تا علاوه بر اندازه‌گیری دقیق، نشت‌یابی و مدیریت مصرف آب را نیز به صورت لحظه‌ای کنترل کنند.

دستگاه فلومتر چیست؟ قلب تپنده مدیریت فرآیندهای صنعتی

در ساده‌ترین تعریف، دستگاه فلومتر (Flow Meter) ابزاری دقیق برای اندازه‌گیری نرخ جریان یک سیال (مایع، گاز یا بخار) در یک سیستم بسته یا باز است. اما در محیط‌های صنعتی، فلومتر فراتر از یک ابزار ساده اندازه‌گیری است؛ این دستگاه، واحدی هوشمند برای تبدیل پارامترهای فیزیکی پیچیده به «واحدهای مهندسی» (مانند مترمکعب بر ساعت، لیتر بر دقیقه یا کیلوگرم بر ساعت) است که مبنای تصمیم‌گیری‌های کلان در یک کارخانه یا پالایشگاه قرار می‌گیرد.

یک «دستگاه فلومتر» کامل از چه اجزایی تشکیل شده است؟

یک سیستم اندازه‌گیری جریان استاندارد و مدرن، صرفاً یک بدنه فلزی نیست، بلکه مجموعه‌ای یکپارچه است که باید سه وظیفه اصلی را انجام دهد:

1. سنسور (Sensor / Primary Element): بخشی که در مسیر جریان قرار گرفته و تغییرات فیزیکی سیال را شناسایی می‌کند.
2. ترانسمیتر (Transmitter / Secondary Element): مغز پردازشگر دستگاه؛ این بخش سیگنال‌های خامِ سنسور را دریافت، نویزگیری، آنالیز و به پروتکل‌های استاندارد صنعتی (مانند 4-20mA یا ارتباطات دیجیتال) تبدیل می‌کند.
3. واحد نمایش و خروجی (Local Display & Communication): قابلیت نمایش محلیِ داده‌ها (برای اپراتور در محل) و قابلیت ارسال داده به اتاق کنترل مرکزی (PLC/DCS) جهت مانیتورینگ آنلاین.

چرا دستگاه فلومتر در صنعت حیاتی است؟

اهمیت استفاده از دستگاه فلومتر مناسب در سه حوزه کلیدی تعریف می‌شود:

• بهینه‌سازی عملیاتی: بدون اندازه‌گیری دقیق دبی، مدیریت مصرف انرژی و مواد اولیه غیرممکن است.
• کنترل کیفیت و ایمنی: در بسیاری از فرآیندها، عبور مقدار بیش از حد یا کمتر از حد سیال، می‌تواند منجر به خرابی تجهیزات گران‌قیمت یا تولید محصولات معیوب شود.
• اندازه‌گیری مبادلات تجاری (Custody Transfer): دستگاه‌های فلومتر دقیق (مانند کوریولیس)، مرجع نهایی برای محاسبه قیمت خرید و فروش سیالات گران‌قیمت در صنایع نفت و گاز هستند.

تنوع در انتخاب؛ کدام دستگاه برای کدام فرآیند؟

نکته طلایی در انتخاب دستگاه فلومتر، «تطبیق تکنولوژی با ماهیت سیال» است:

• آیا سیال شما رسانا است؟ (فلومترهای مغناطیسی)
• آیا سیال بخار داغ یا گاز پرفشار است؟ (فلومترهای گردابی یا ونتوری)
• آیا نیاز به دقت در اندازه‌گیری جرم دارید؟ (فلومترهای کوریولیس)
• آیا امکان برش لوله وجود ندارد؟ (فلومترهای آلتراسونیک پرتابل)

فلومتر خطی چیست

فلومتر خطی به دستگاهی گفته می‌شود که خروجی آن در کل بازه اندازه‌گیری (Range)، رابطه‌ای مستقیم و متناسب با نرخ جریان (دبی) دارد. به عبارت دیگر، با افزایش یکنواخت دبی، خروجی سیگنال دستگاه (جریان الکتریکی 4-20mA یا خروجی دیجیتال) نیز با همان نسبت افزایش می‌یابد.

چرا خطی بودن در اندازه‌گیری جریان یک مزیت استراتژیک است؟

در بسیاری از فلومترهای سنتی (مانند صفحات اوریفیس)، رابطه بین دبی و اختلاف فشار به صورت مجذوری ($Q \propto \sqrt{\Delta P}$Q∝ΔP​) است. این موضوع باعث می‌شود در دبی‌های پایین، حساسیت و دقت دستگاه به شدت کاهش یابد. اما فلومترهای خطی چالش‌های مذکور را با مزایای زیر برطرف می‌کنند:

۱. سهولت در کالیبراسیون (Simplified Calibration)

در یک فلومتر خطی، کالیبراسیون به معنای تنظیم یک شیب ثابت (Slope) است. این یعنی شما نیازی به محاسبات پیچیده برای بخش‌های مختلفِ بازه اندازه‌گیری ندارید و با چک کردن چند نقطه محدود، می‌توانید به دقت کل بازه اطمینان یابید.

۲. پایداری در سیستم‌های کنترلی (PID Stability)

در مدارات کنترل حلقه بسته، زمانی که فلومتر خطی باشد، بهره (Gain) سیستم کنترل در تمام محدوده کاری ثابت باقی می‌ماند. این پایداری باعث می‌شود شیرهای کنترلی (Control Valves) عملکرد نرم‌تر و دقیق‌تری داشته باشند و از نوسانات (Oscillations) در فرآیند جلوگیری شود.

۳. حذف خطاهای محاسباتی

از آنجایی که خروجی فلومترهای خطی نیازی به عملیات ریاضی نظیر «جذرگیری» در ترانسمیتر یا PLC ندارد، ریسک خطای ناشی از تنظیماتِ نادرستِ ضریب جذرگیری (Square Root Extractors) به صفر می‌رسد.

تکنولوژی‌های پیشرو در دنیای فلومترهای خطی

برخی از تکنولوژی‌های اندازه‌گیری به صورت ذاتی «خطی» هستند و در صنایع پیشرفته مورد توجه قرار می‌گیرند:

• فلومترهای الکترومغناطیسی (Magmeters): به دلیل القای فارادی، ولتاژ تولیدی مستقیماً با سرعت سیال رابطه دارد.
• فلومترهای کوریولیس (Coriolis): بهترین نمونه از فلومترهای خطی که جرم عبوری را با دقت خیره‌کننده و رابطه کاملاً خطی اندازه‌گیری می‌کنند.
• فلومترهای توربینی (Turbine Meters): در ناحیه کاری بهینه (Linear Range)، فرکانس چرخش توربین دقیقاً با دبی رابطه مستقیم دارد.

فلومتر پرتابل چیست

فلومتر پرتابل راهکار هوشمندانه پتروهیراد برای اندازه‌گیری دقیق دبی، بدون تغییر در ساختار لوله‌کشی است. این دستگاه‌ها به مهندسان اجازه می‌دهند تا به صورت سیار، وضعیت جریان را در نقاط مختلف سایت آنالیز کنند.

تکنولوژی کلیدی: آلتراسونیک Clamp-on

اکثر فلومترهای پرتابل مدرن از تکنولوژی آلتراسونیک (Ultrasonic) با سنسورهای Clamp-on استفاده می‌کنند. در این روش، سنسورها به سادگی روی بدنه خارجی لوله نصب می‌شوند؛ به این معنی که:

• بدون برش لوله: هیچ نیازی به توقف فرآیند یا تخلیه سیال نیست.
• بدون افت فشار: از آنجایی که هیچ قطعه‌ای داخل لوله قرار نمی‌گیرد، هیچ‌گونه افت فشار یا مانعی در مسیر جریان ایجاد نمی‌شود.
• سازگاری با متریال‌های مختلف: قابل استفاده روی لوله‌های فلزی (استیل، کربن استیل)، پلاستیکی (PVC، PE) و حتی لوله‌های دارای پوشش (Liner).

مزایای استفاده از فلومتر پرتابل در صنایع

1. ممیزی انرژی (Energy Audit): بررسی میزان مصرف واقعی آب، سوخت یا مواد شیمیایی در واحدهای مختلف برای شناسایی اتلاف‌ها.
2. صحت‌سنجی فلومترهای دائمی: استفاده از دستگاه پرتابل به عنوان یک مرجع (Reference Meter) برای کالیبراسیون در محل (In-situ Calibration) و بررسی عملکرد دقیق فلومترهای ثابتِ نصب شده روی خطوط.
3. عیب‌یابی سریع (Troubleshooting): شناسایی گرفتگی خطوط، عملکرد نامناسب پمپ‌ها یا نشتی‌های ناخواسته در کوتاه‌ترین زمان ممکن.
4. جابه‌جایی آسان: به دلیل طراحی ارگونومیک، کیف حمل مقاوم و باتری‌های لیتیومی با طول عمر بالا، این دستگاه‌ها به راحتی در سایت‌های صنعتی جابه‌جا می‌شوند.

فلومتر اسید

برای انتخاب فلومتر اسید، باید به جنس الکترودها و لاینر دقت کرد. استفاده از لاینر PTFE در فلومتر مغناطیسی، آن را در برابر تقریباً تمامی اسیدها مقاوم می‌کند.

آناتومی یک فلومتر مقاوم در برابر اسید

هنگام انتخاب فلومتر برای اسید (مانند اسید سولفوریک، کلریدریک، نیتریک و غیره)، باید دو بخش اصلی دستگاه را از منظر متریال بررسی کرد:

1. لاینر (Liner): پوشش داخلی لوله فلومتر که مستقیماً با سیال در تماس است.

• PTFE (تفلون): انتخاب اول و استاندارد برای اکثر اسیدها. مقاومت شیمیایی فوق‌العاده بالایی دارد و در بازه دمایی وسیعی پایدار می‌ماند.
• PFA: مشابه PTFE اما با خواص ساختاری بهتر برای فشارهای بالاتر و محیط‌های خلأ.

2. الکترودها (Electrodes): بخش حسگر که در فلومترهای مغناطیسی جریان را حس می‌کند.

• Hastelloy C: آلیاژی استثنایی با مقاومت بسیار بالا در برابر خوردگی اسیدی.
• Tantalum (تانتالیوم): در برابر اسیدهای بسیار خورنده که حتی Hastelloy را نیز تحت تأثیر قرار می‌دهند، بهترین گزینه است.
• Platinum (پلاتین): برای کاربردهای خاص با خورندگی شیمیایی شدید.

چرا فلومتر مغناطیسی (Magmeter) گزینه اول اسیدهاست؟

در بسیاری از فرآیندهای شیمیایی، فلومترهای مغناطیسی به دلایل زیر انتخاب اول هستند:

• بدون قطعه متحرک: نبودِ هیچ‌گونه پروانه یا چرخ‌دنده متحرک داخل جریان، استهلاک مکانیکی را حذف می‌کند.
• افت فشار صفر: به دلیل طراحیِ یکپارچه با مسیر لوله، هیچ مانعی برای جریان وجود ندارد که این امر باعث افزایش طول عمر پمپ‌ها نیز می‌شود.
• ایزولاسیون کامل: با استفاده از لاینرهای پیشرفته (PTFE)، سیال به هیچ وجه با بدنه اصلی و قطعات الکترونیکی تماس پیدا نمی‌کند.

نکات طلایی پتروهیراد در انتخاب مدل شیمیایی

تیم فنی پتروهیراد برای پروژه‌های انتقال اسید و مواد شیمیایی، موارد زیر را به‌طور دقیق تحلیل می‌کند:

• غلظت و دما: مقاومت متریال به غلظت اسید و دمای آن بستگی مستقیم دارد. برای مثال، رفتار اسید سولفوریک در دمای محیط با دمای ۸۰ درجه کاملاً متفاوت است.
• گازهای متصاعد شده: اگر اسید در مسیر دارای حباب گاز باشد، باید از تکنولوژی‌های خاصی استفاده کرد تا از خطای اندازه‌گیری و آسیب به الکترودها جلوگیری شود.
• استانداردهای ایمنی (Ex-proof): از آنجایی که اکثر محیط‌های حاوی اسید در زون‌های انفجاری (Hazardous Areas) قرار دارند، فلومترهای تأمین شده توسط پتروهیراد دارای گواهینامه‌های ضد انفجار (ATEX/IECEx) هستند.

راهکارهای پتروهیراد

ما در پتروهیراد، با تکیه بر برندهای معتبری همچون Endress+Hauser و Wika، راهکارهای کاملاً سفارشی ارائه می‌دهیم:

• مشاوره در انتخاب متریال بر اساس جداول سازگاری شیمیایی (Compatibility Charts).
• تأمین مدل های مغناطیسی با الکترودهای تانتالیوم و لاینر PFA برای سخت‌ترین شرایط.
• ارائه سیستم‌های مانیتورینگ برای اطمینان از سلامت بدنه و الکترودها در طول زمان.

فلومتر آزمایشگاهی

فلومترهای آزمایشگاهی که اغلب با نام‌های Rotameterهای دقیق، Mass Flow Controller (MFC) یا فلومترهای دیجیتالِ دبی پایین شناخته می‌شوند، ابزارهای کلیدی برای اندازه‌گیری جریان سیالات در مقیاس‌های بسیار کوچک (از میکرو‌لیتر تا چند لیتر بر دقیقه) هستند. برخلاف فلومترهای صنعتی بزرگ، تمرکز در این تجهیزات بر روی «تکرارپذیری» (Repeatability) و «پایداری در رنج‌های بسیار پایین» است.

تکنولوژی‌های پیشرو در ابزارهای دقیق آزمایشگاهی

1. Mass Flow Controllers (MFC):

این دستگاه‌ها قلب تپنده کروماتوگرافی (GC/HPLC) هستند. MFCها با استفاده از تکنولوژی حسگر حرارتی، دبی جرمی را مستقل از تغییرات دما و فشار محیط اندازه‌گیری و کنترل می‌کنند. این یعنی دقت دستگاه در محیط کنترل‌شده آزمایشگاه، همیشه ثابت است.

2. روتامترهای شیشه‌ای دقیق (Precision Glass Rotameters):

برای مشاهده بصری جریان در سیستم‌های آزمایشگاهی، روتامترهای با دقت بالا (با لوله‌های شیشه‌ای بوروسیلیکات) به کار می‌روند. این ابزارها برای کنترل دقیق جریان گازهای حامل یا مایعات آزمایشگاهی ایده‌آل هستند.

3. فلومترهای التراسونیکِ مینیاتوری:

برای اندازه‌گیری غیرمخرب دبی در سیستم‌های میکروفلوئیدیک (Microfluidics) که نباید هیچ‌گونه تغییری در ترکیب یا آلودگی سیال ایجاد شود.

چرا دقت آزمایشگاهی در صنعت حیاتی است؟

• تکرارپذیری فرآیند (Process Reproducibility): در تحقیق و توسعه (R&D)، کوچک‌ترین تغییر در دبی مواد واکنش‌دهنده می‌تواند نتایج نهایی را دگرگون کند. فلومترهای آزمایشگاهی ما با کمترین میزان خطا (Low Uncertainty)، ثبات آزمایش شما را تضمین می‌کنند.
• پایداری در برابر نوسانات محیطی: دستگاه‌های آزمایشگاهی پتروهیراد مجهز به سیستم‌های جبران‌ساز دما و فشار داخلی هستند تا حتی در محیط‌های آزمایشگاهی که ممکن است تغییرات جزئی دما داشته باشند، دقت اندازه‌گیری حفظ شود.
• انطباق با سیالات بسیار خالص: با توجه به استانداردهای آزمایشگاهی، تجهیزات ما از متریال‌هایی ساخته شده‌اند که هیچ‌گونه آلودگی شیمیایی به سیال اضافه نمی‌کنند (High-Purity Material Compatibility).

خدمات پتروهیراد در حوزه تجهیزات آزمایشگاهی

ما در پتروهیراد می‌دانیم که کار شما چقدر دقیق است؛ به همین دلیل در تأمین فلومترهای آزمایشگاهی موارد زیر را اولویت قرار می‌دهیم:

• کالیبراسیون تخصصی (NIST Traceable): ارائه گواهی‌نامه کالیبراسیون معتبر برای تمامی فلومترهای آزمایشگاهی جهت اطمینان از صحت داده‌ها.
• تنوع در پروتکل‌های ارتباطی: پشتیبانی از خروجی‌های دیجیتال (RS232, Modbus, Profibus) برای اتصال مستقیم به نرم‌افزارهای تحلیل داده و کامپیوتر.
• مشاوره در نصب: راهنمایی در مورد استقرار صحیح تجهیزات جهت کاهش نویز محیطی و ارتعاشات، که در اندازه‌گیری‌های با دبی پایین بسیار تأثیرگذار است.

فلومتر مکانیکی

اگرچه تکنولوژی به سمت الکترونیک رفته، اما فلومتر مکانیکی هنوز به دلیل عدم نیاز به برق، در شرایط اضطراری یا مناطق دوردست انتخاب مناسبی برای فلومتر است.

چرا فلومترهای مکانیکی هنوز هم غیرقابل جایگزین هستند؟

۱. استقلال از منبع تغذیه (Power-Free Operation)

در مناطق دوردست (Remote Areas)، سکوهای نفتی، یا خطوط انتقال طولانی که دسترسی به برق شبکه یا حتی منابع انرژی خورشیدی محدود است، مدل مکانیکی (مانند فلومترهای توربینی یا جابجایی مثبت) بدون نیاز به یک ولت برق، عملیات اندازه‌گیری را انجام می‌دهند. این یعنی حذف هزینه‌های کابل‌کشی و زیرساخت‌های الکتریکی.

۲. ایمنی ذاتی در محیط‌های انفجاری (Intrinsic Safety)

عدم وجود قطعات الکترونیکی یعنی عدم وجود خطر جرقه (Spark). این ویژگی فلومترهای مکانیکی را به انتخابی ایده‌آل برای محیط‌های پرخطر (Zone 0/1) تبدیل کرده است، جایی که هرگونه نویز الکتریکی یا جرقه می‌تواند منجر به فاجعه شود.

۳. مقاومت در برابر شرایط سخت محیطی

این دستگاه‌ها به دلیل ساختار مستحکم مکانیکی، در برابر تغییرات شدید دما، ضربه و ارتعاشاتِ فراتر از استانداردهای الکترونیکی، دوام بسیار بیشتری دارند.

تکنولوژی‌های پرکاربرد در دسته مکانیکی

• فلومترهای جابجایی مثبت (Positive Displacement): دقیق‌ترین نوع فلومتر مکانیکی (مانند نوع دنده بیضوی یا پیستونی) که سیال را در بسته‌های حجمی مشخص اندازه‌گیری می‌کند. ایده‌آل برای سیالات ویسکوز (مانند روغن‌ها).
• فلومترهای توربینی (Turbine Meters): استفاده از نیروی حرکت سیال برای چرخش یک روتور. این روتور می‌تواند به صورت کاملاً مکانیکی به یک شمارنده (Counter) متصل شود.
• روتامترها (Variable Area Meters): ساده‌ترین ابزار برای مشاهده آنی جریان که به صورت مستقیم و بدون واسطه، نرخ جریان را نشان می‌دهد.

فرق فلومتر و مانومتر

این یک پرسش بنیادین در ابزار دقیق است که تفاوت بین «وضعیت استاتیک» و «جریان دینامیک» را به خوبی روشن می‌کند. برای مخاطبان سایت پتروهیراد، این تفاوت را نه تنها به عنوان دو دستگاه مجزا، بلکه به عنوان دو پارامتر کلیدی در طراحی سیستم‌های کنترل، به شرح زیر تحلیل می‌کنیم:

مانومتر در برابر فلومتر؛ تفاوت در مفهوم، هم‌افزایی در عملکرد

در مهندسی ابزار دقیق، اشتباه در تشخیص نقش «فشار» و «دبی» می‌تواند منجر به طراحی ناقص سیستم کنترلی شود. اگرچه این دو دستگاه در نگاه اول ممکن است شبیه به هم به نظر برسند، اما ماهیت فیزیکی آن‌ها کاملاً متمایز است.

۱. مانومتر (Manometer/Pressure Gauge)؛ نمایشگر فشار

مانومتر ابزاری است که فشار استاتیک یا اختلاف فشار را در یک نقطه خاص اندازه‌گیری می‌کند.

• هدف: اندازه‌گیری نیروی وارد بر دیواره‌های لوله یا مخزن (بر حسب Bar ،Psi یا Pa).
• کاربرد: نظارت بر سلامت پمپ‌ها، وضعیت فیلترها، فشار بخار در دیگ‌ها و اطمینان از عدم عبور از حد تحمل فشاری لوله‌ها.
• ذات دستگاه: مانومتر صرفاً وضعیت لحظه‌ای انرژی سیال را در یک نقطه (یا بین دو نقطه) نشان می‌دهد و اطلاعاتی درباره مقدار کل ماده عبوری ارائه نمی‌دهد.

۲. فلومتر (Flow Meter)؛ اندازه‌گیری نرخ جریان

ابزاری است که دبی (جریان) یا نرخ انتقال جرم/حجم را در طول زمان اندازه‌گیری می‌کند.

• هدف: تعیین مقدار سیال عبوری (بر حسب $m^3/h$m3/h ،L/min یا kg/s).
• کاربرد: محاسبات مالی (Custody Transfer)، کنترل فرآیندهای شیمیایی، مدیریت دوزینگ مواد و مانیتورینگ مصرف انرژی.
• ذات دستگاه: فلومتر ماهیتی دینامیک دارد و همواره در حال انتگرال‌گیری از جریان در بازه زمانی است.

۳. حلقه مفقوده: پیوند مانومتر و فلومتر در فلومترهای اختلاف فشاری (DP)

نکته‌ای که بسیاری از مهندسان بر آن تأکید دارند، تکنولوژی فلومترهای اختلاف‌فشاری (Differential Pressure Flow Meters) است. در اینجاست که مانومتر (یا دقیق‌تر بگوییم: ترانسمیتر فشار تفاضلی) به عنوان «حسگر قلب» فلومتر عمل می‌کند.

• مکانیسم: در این نوع فلومترها (مانند ونتوری، اریفیس یا پیتوت‌تیوب)، یک مانومتر با دقت بالا، اختلاف فشارِ ایجاد شده در دو سوی یک مانع را اندازه‌گیری می‌کند.
• پردازش: طبق معادله برنولی، اختلاف فشار ($\Delta P$ΔP) با مجذور سرعت سیال رابطه مستقیم دارد. یک «فلو کامپیوتر» (Flow Computer) این مقدار فشار را دریافت کرده و آن را به دبی واقعی تبدیل می‌کند.

میتر (Meter) چیست؟ نقش حیاتی تجهیزات اندازه‌گیری در صنعت

در دنیای پیچیده ابزار دقیق (Instrumentation)، واژه «میتر» (Meter) فراتر از یک کلمه ساده، نمادی از دقت و کنترل است. آیا تا به حال از خود پرسیده‌اید که چرا در صنایع بزرگ، مدیریت فرآیندها بدون میترها غیرممکن است؟ در این مقاله از پتروهیراد، به بررسی مفهوم فنی میتر و جایگاه آن در اتوماسیون صنعتی می‌پردازیم.

میتر (Meter) به چه معناست؟

در زبان فنی، میتر به هر دستگاه یا تجهیز ابزار دقیقی گفته می‌شود که وظیفه اندازه‌گیری کمّی یک پارامتر فیزیکی را بر عهده دارد. به زبان ساده: «اگر چیزی در صنعت قابل اندازه‌گیری باشد، دستگاهی که آن را می‌سنجد، یک میتر است.»

وقتی پارامترهایی مانند دبی، فشار، دما یا سطح را در یک خط تولید اندازه‌گیری می‌کنیم، در واقع در حال «میتر کردن» یا سنجش آن کمیت هستیم.

چرا فلومتر همان «میتر جریان» است؟

در میان انواع تجهیزات، فلومترها (Flowmeters) یکی از پرکاربردترین دسته‌بندی‌های «متر» هستند. همان‌طور که دماسنج (ترمومتر) برای سنجش دما به کار می‌رود، فلومتر در واقع میترِ جریان است. این تجهیزات با اندازه‌گیری حجم یا جرم سیال عبوری در واحد زمان، داده‌های حیاتی را برای مدیریت منابع انرژی و کنترل واکنش‌های شیمیایی فراهم می‌کنند.

دسته‌بندی رایج میترها در پروژه‌های صنعتی پتروهیراد

برای درک بهتر، می‌توان تجهیزات اندازه‌گیری را بر اساس کمیتی که میتر می‌کنند، تقسیم‌بندی کرد:

نام تجهیز (میتر)	پارامتر اندازه‌گیری شده	کاربرد اصلی
(Flow Meter)	دبی (جریان)	انتقال سیالات، پایش مصرف انرژی
مانومتر (Pressure Meter)	فشار	حفظ ایمنی خطوط و مخازن
ترمومتر (Temperature Meter)	دما	کنترل فرآیندهای حرارتی و کوره ها
لول‌سنج (Level Meter)	سطح (ارتفاع سیال)	مدیریت موجودی مخازن و تانک‌ها

تفاوت «میتر» با «ترنسمیتر» (Transmitter)؛ نکته‌ای برای متخصصان

بسیاری از مشتریان در پتروهیراد این دو را با هم اشتباه می‌گیرند. تفاوت کلیدی اینجاست:

• میتر (Indicator): دستگاهی که صرفاً مقدار را نمایش می‌دهد (مانند یک عقربه فشارسنج ساده).
• ترنسمیتر (Transmitter): میتری که علاوه بر اندازه‌گیری، مقدار را به یک سیگنال الکتریکی استاندارد (مانند 4-20mA یا پروتکل‌های هوشمند HART) تبدیل کرده و به اتاق کنترل ارسال می‌کند.

در صنایع مدرن، اکثر میترهایی که ما در پتروهیراد تأمین می‌کنیم، در واقع «میتر-ترنسمیترهای هوشمند» هستند. این یعنی علاوه بر نمایش مقدار، امکان کنترل دقیق فرآیند از راه دور را نیز فراهم می‌کنند.

چرا انتخاب «میتر» مناسب، کلید بهینه‌سازی فرآیند است؟

در مهندسی ابزار دقیق، قانونی طلایی وجود دارد: «هر آنچه نتوان اندازه‌گیری کرد، قابل کنترل و بهینه‌سازی نیست.»

یک انتخاب اشتباه در نوع میتر (مثلاً انتخاب میتر جریان نامناسب برای سیال خورنده)، می‌تواند منجر به خطاهای محاسباتی بزرگ در هزینه‌های عملیاتی یا حتی توقف خط تولید شود.

Mass flow چیست

دبی جرمی یا Mass Flow، به معنای جرم واقعی سیال است. فلومتر‌هایی که Mass Flow را اندازه می‌گیرند، برخلاف مدل‌های حجمی، تحت تأثیر تغییرات دما و فشار قرار نمی‌گیرند.

تفاوت بنیادین: جرم در برابر حجم

اکثر فلومترهای رایج، دبی حجمی (Volumetric Flow) را اندازه می‌گیرند (مثلاً چند متر مکعب در ساعت). مشکل اصلی اینجاست که حجم سیال، به‌ویژه در گازها، به شدت تحت تأثیر دما و فشار است.

• مثال: یک متر مکعب گاز در فشار بالا، حاوی مولکول‌های بسیار بیشتری نسبت به یک متر مکعب از همان گاز در فشار پایین است.

در مقابل، دبی جرمی (Mass Flow) به معنای اندازه‌گیری جرم واقعی ماده (مقدار ماده) عبوری از مقطع لوله در واحد زمان است. جرم سیال، صرف‌نظر از تغییرات فشار یا دمای محیط، همواره ثابت باقی می‌ماند.

چرا باید از فلومترهای Mass Flow استفاده کنیم؟

فلومترهای جرمی (Mass Flowmeters) برخلاف مدل‌های حجمی، به طور مستقیم جرم را محاسبه می‌کنند. مزایای استفاده از این تجهیزات در پروژه‌های پتروهیراد عبارتند از:

1. عدم وابستگی به شرایط فرآیندی: با تغییر دما یا فشار خط، اندازه‌گیری شما همچنان دقیق باقی می‌ماند. این یعنی حذف هزینه‌های اضافی برای تجهیزاتِ «اصلاح‌کننده» (Compensator).
2. دقت بسیار بالا: فلومترهای جرمی، به‌ویژه مدل‌های کوریولیس (Coriolis)، دقیق‌ترین تجهیزات اندازه‌گیری در صنعت (با خطای کمتر از ۰.۱٪) محسوب می‌شوند.
3. اندازه‌گیری مستقیم: نیازی به انجام محاسبات پیچیده و تبدیل‌های حجمی ندارند؛ این یعنی حذف خطاهای محاسباتی و افزایش امنیت فرآیند.

تکنولوژی‌های پرکاربرد Mass Flow

در پتروهیراد، دو نوع اصلی از این تجهیزات را برای کاربردهای مختلف پیشنهاد می‌دهیم:

• فلومتر کوریولیس (Coriolis Mass Flowmeter): ایده‌آل برای سیالات مایع و گاز. این تجهیز علاوه بر جرم، قابلیت اندازه‌گیری چگالی و دمای سیال را نیز دارد. بهترین انتخاب برای Custody Transfer (انتقال مالکیت سیال).
• فلومتر حرارتی (Thermal Mass Flowmeter): تخصصی‌ترین گزینه برای اندازه‌گیری جرم گازها. با اندازه‌گیری میزان انرژی حرارتیِ جذب شده توسط جریان گاز، جرم آن را با دقت بالا محاسبه می‌کند.

کاربردهای استراتژیک دبی جرمی

اگر در فرآیند خود با موارد زیر سر و کار دارید، انتخاب Mass Flowmeter یک ضرورت است:

• صنایع نفت و گاز: برای اندازه‌گیری دقیق سوخت و سیالات گران‌قیمت.
• صنایع شیمیایی: برای کنترل دقیق نسبت اختلاط مواد (Reaction Stoichiometry).
• مدیریت انرژی: اندازه‌گیری دقیق مصرف گاز طبیعی یا بخار برای بهینه‌سازی هزینه‌ها.

فلومتر آب؛ کلیدی‌ترین ابزار برای مدیریت هوشمند و بهینه منابع

مدیریت منابع آب، چه در مقیاس‌های کلان صنعتی و چه در فرآیندهای تصفیه و توزیع، بدون وجود تجهیزات اندازه‌گیری دقیق (Metering) ناممکن است. فلومتر آب به عنوان چشمِ سیستم، دبی ورودی و خروجی را به صورت لحظه‌ای پایش کرده و امکان کنترل دقیق مصرف را فراهم می‌کند. اما چرا انتخاب یک فلومتر مناسب در پروژه‌های صنعتی یک تصمیم استراتژیک است؟

چرا فلومتر آب فراتر از یک تجهیز ساده است؟

در صنایع مدرن، فلومترهای آب دیگر تنها ابزارهای مکانیکی ساده نیستند. استفاده از تکنولوژی‌های پیشرفته در این تجهیزات باعث می‌شود:

• کاهش اتلاف انرژی و هدررفت آب: شناسایی دقیق نشتی‌ها در خطوط انتقال.
• تضمین استانداردهای کیفی: کنترل نرخ دوزینگ مواد شیمیایی در تصفیه‌خانه‌ها.
• پایش دقیق هزینه‌ها: اندازه‌گیری دقیق حجم آب مصرفی برای محاسبات مالی و صنعتی.

نکاتی که در انتخاب فلومتر آب باید در نظر بگیرید

تنوع محصولات در بازار ابزار دقیق بالاست؛ برای انتخاب یک فلومتر آب که سال‌ها بدون افت دقت کار کند، باید به این پارامترها توجه کرد:

1. نوع سیال و کیفیت آب: آیا آب دارای ذرات معلق است؟ (در این صورت فلومتر مغناطیسی یا آلتراسونیک پیشنهاد می‌شود).
2. شرایط نصب: آیا فضای کافی برای برش لوله وجود دارد؟ (در صورت عدم وجود فضا، فلومترهای آلتراسونیک Clamp-on بهترین گزینه هستند).
3. برند و اصالت کالا: فلومترهای بی‌کیفیت در کوتاه‌مدت دچار دریفت (Drift) در اندازه‌گیری می‌شوند که می‌تواند هزینه‌های گزافی را در فرآیند تولید یا مدیریت شبکه تحمیل کند.

تخصص پتروهیراد در تأمین فلومترهای آب صنعتی

ما در پتروهیراد معتقدیم که هر سیستم اندازه‌گیری، نیازمند یک راهکار مهندسی متناسب است. تخصص ما در تأمین فلومترهای آب شامل:

• ارائه تجهیزات از برندهای مرجع جهانی: تضمین بالاترین کلاس دقت (Accuracy Class).
• مشاوره متریال‌شناسی: انتخاب متریال بدنه و لاینرها برای جلوگیری از خوردگی و رسوب‌گرفتگی.
• خدمات پس از فروش و کالیبراسیون: اطمینان از عملکرد طولانی‌مدت تجهیزات در شرایط کاری سخت.

سوالات متداول درباره فلومتر

1. آیا هر فلومتر برای هر سیالی مناسب است؟

خیر؛ انتخاب باید بر اساس رسانایی، ویسکوزیته و فشار سیال صورت گیرد.

2. چگونه عمر فلومتر را افزایش دهیم؟

با رعایت نکات نصب و کالیبراسیون دوره‌ای، می‌توان عمر هر نوع فلومتر را تضمین کرد.

3. تفاوت اصلی فلومتر مغناطیسی و اولتراسونیک در چیست؟

فلومتر مغناطیسی نیاز به سیال رسانا دارد، در حالی که اولتراسونیک محدودیتی در نوع سیال (تمیز) ندارد.

4. کدام برند برای فلومتر بهتر است؟

برندهایی مانند اندرس هاوزر یا ویکا تولیدکننده بهترین های جهان هستند.

5. آیا پتروهیراد گارانتی محصولات فلومتر را تضمین می‌کند؟

بله، تمامی تجهیزات فلومتر ارائه‌شده توسط پتروهیراد دارای خدمات پس از فروش و اصالت کالا هستند.

6. دلیل اصلی نصب نادرست فلومتر چیست؟

عدم رعایت طول لوله مستقیم و وجود تلاطم در جریان ورودی.
