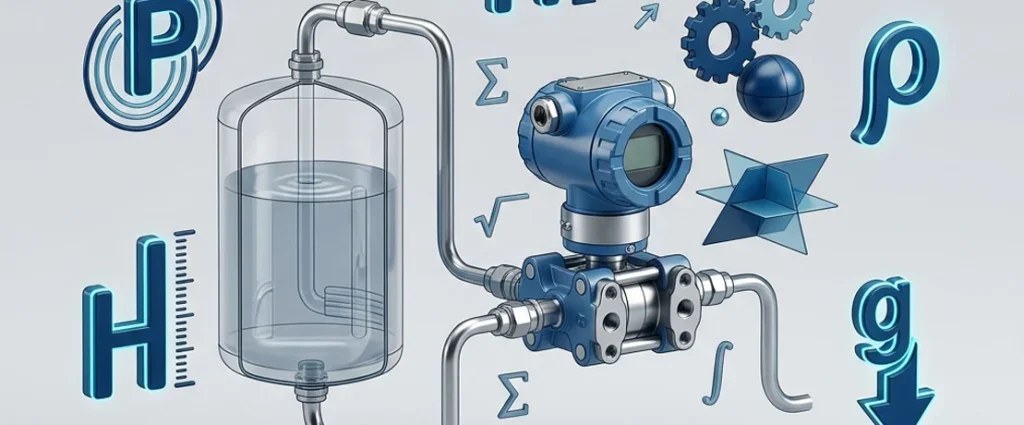

اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار

اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار یکی از دقیق‌ترین و صنعتی‌ترین روش‌ها برای تعیین ارتفاع سیال در مخازن باز و بسته است؛ روشی که بر پایه اختلاف فشار هیدروستاتیکی عمل می‌کند و در صنایع آب، نفت، گاز، پتروشیمی، غذایی و دارویی کاربرد گسترده‌ای دارد. اگر می‌خواهید پیش از ورود به محاسبات این روش، با ساختار، عملکرد و کاربردهای تجهیز آشنا شوید، پیشنهاد می‌کنیم مقاله ترانسمیتر اختلاف فشار را هم مطالعه کنید؛ زیرا درک درست تجهیز، دقت اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار را به‌مراتب افزایش می‌دهد.

در پروژه‌های صنعتی، اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار زمانی اهمیت بیشتری پیدا می‌کند که سطح‌سنجی باید پایدار، قابل اطمینان و مناسب شرایط سخت فرایندی باشد. این روش به‌خصوص در مخازنی که دما، فشار، بخار، خورندگی یا نیاز به سیگنال 4-20mA وجود دارد، انتخابی حرفه‌ای محسوب می‌شود. به همین دلیل، شناخت فرمول‌ها، نحوه نصب، ضرایب تصحیح و خطاهای اجرایی در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار برای مهندسان ابزار دقیق و خریداران صنعتی ضروری است.

اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار چیست و چرا اهمیت دارد؟

اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار به این معناست که اختلاف فشار بین پایین‌ترین نقطه مخزن و مرجع فشار اندازه‌گیری شود و سپس این اختلاف فشار به ارتفاع مایع تبدیل گردد. از آنجا که فشار در عمق مایع تابعی از چگالی و ارتفاع است، می‌توان با اندازه‌گیری فشار، سطح سیال را محاسبه کرد.

اهمیت اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار در این است که این روش:

• برای مخازن باز و بسته قابل استفاده است
• در محیط‌های صنعتی بسیار پایدار عمل می‌کند
• قابلیت اتصال به PLC، DCS و سیستم‌های مانیتورینگ را دارد
• در سیالات مختلف با دانسیته مشخص، دقت مناسبی ارائه می‌دهد
• برای کاربردهای پیوسته، به‌صرفه و قابل اطمینان است

در بسیاری از واحدهای فرایندی، اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار جایگزین مناسبی برای گیج‌های مکانیکی یا شناوری است؛ زیرا علاوه بر ارسال سیگنال دقیق، امکان کنترل و آلارم‌دهی خودکار را نیز فراهم می‌کند.

اصول فیزیکی محاسبه سطح در سیستم‌های اختلاف فشار

مبنای اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار قانون فشار هیدروستاتیکی است. هرچه ارتفاع ستون مایع بیشتر باشد، فشار واردشده به نقطه پایین مخزن نیز بیشتر خواهد بود. این رابطه به صورت زیر تعریف می‌شود:

$$P = \rho g h$$P=ρgh

که در آن:

• $P$P = فشار هیدروستاتیکی
• $\rho$ρ = چگالی سیال
• $g$g = شتاب گرانش
• $h$h = ارتفاع مایع

در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار، ترانسمیتر اختلاف فشار معمولاً فشار پایین مخزن را در سمت High و فشار مرجع را در سمت Low دریافت می‌کند. سپس اختلاف این دو فشار به عنوان مبنای محاسبه سطح استفاده می‌شود.

اگر سیال دانسیته ثابتی داشته باشد، اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار بسیار دقیق و تکرارپذیر خواهد بود. اما اگر دانسیته با دما یا ترکیب سیال تغییر کند، باید در طراحی و کالیبراسیون این موضوع لحاظ شود.

فرمول اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار

فرمول اصلی در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار از همان رابطه هیدروستاتیکی به دست می‌آید:

$$h = \frac{\Delta P}{\rho g}$$h=ρgΔP​

در این رابطه:

• $h$h = ارتفاع سطح مایع
• $\Delta P$ΔP = اختلاف فشار اندازه‌گیری‌شده
• $\rho$ρ = چگالی سیال
• $g$g = شتاب گرانش

در کاربردهای صنعتی، اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار اغلب با واحدهای ساده‌تر مثل میلی‌بار، متر آب یا میلی‌متر ستون آب بیان می‌شود. برای مثال، اگر سیال آب باشد، تقریباً هر 1 متر ارتفاع معادل حدود 100 mbar فشار است.

محاسبه سطح در مخزن باز

در مخزن باز، سمت Low ترانسمیتر به فشار اتمسفر مرجع است. بنابراین در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار برای مخزن باز، فقط فشار ناشی از ستون مایع اندازه‌گیری می‌شود:

$$\Delta P = \rho g h$$ΔP=ρgh

در نتیجه:

$$h = \frac{\Delta P}{\rho g}$$h=ρgΔP​

این ساده‌ترین حالت اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار است و معمولاً در مخازن آب، حوضچه‌ها و تانک‌های ذخیره باز استفاده می‌شود.

محاسبه سطح در مخزن بسته

در مخزن بسته، فشار فضای بالای مخزن نیز وجود دارد. در این شرایط، اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار به‌گونه‌ای انجام می‌شود که سمت High به پایین مخزن و سمت Low به بالای مخزن متصل گردد. در این حالت، فشار گاز بالای مخزن از دو طرف حذف می‌شود و فقط فشار ستون مایع باقی می‌ماند.

بنابراین در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار برای مخزن بسته نیز در اصل همان اختلاف فشار ناشی از ارتفاع سیال ملاک است؛ البته به شرط آنکه لاین‌ها، کپیلاری‌ها و سیل‌ها به‌درستی انتخاب و نصب شده باشند.

اثر دانسیته سیال در محاسبات

یکی از حیاتی‌ترین پارامترها در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار، دانسیته سیال است. اگر دانسیته واقعی با مقدار درنظرگرفته‌شده در کالیبراسیون متفاوت باشد، خطای اندازه‌گیری رخ می‌دهد.

برای مثال، در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار برای اسیدها، دوغاب‌ها یا مایعات داغ، تغییر دانسیته می‌تواند خروجی ترانسمیتر را دچار انحراف کند. به همین دلیل، در طراحی حرفه‌ای باید:

• دانسیته در دمای عملیاتی مشخص شود
• تغییرات فرایندی بررسی گردد
• در صورت نیاز از Remote Seal استفاده شود
• محدوده کالیبراسیون متناسب با شرایط واقعی تعریف شود

اجزای لازم برای اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار

برای اجرای صحیح اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار معمولاً به اجزای زیر نیاز است:

• ترانسمیتر اختلاف فشار
• منیفولد 3 یا 5 راهه
• اتصالات فرایندی
• ایمپالس لاین
• سیل دیافراگمی یا Remote Seal در صورت نیاز
• کپیلاری برای دما یا سیال خورنده
• براکت نصب
• کابل و سیستم کنترل

کیفیت این اجزا در عملکرد نهایی اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار بسیار اثرگذار است. حتی اگر بهترین ترانسمیتر انتخاب شود، نصب ضعیف یا انتخاب نادرست متریال می‌تواند کل سیستم را با خطا مواجه کند.

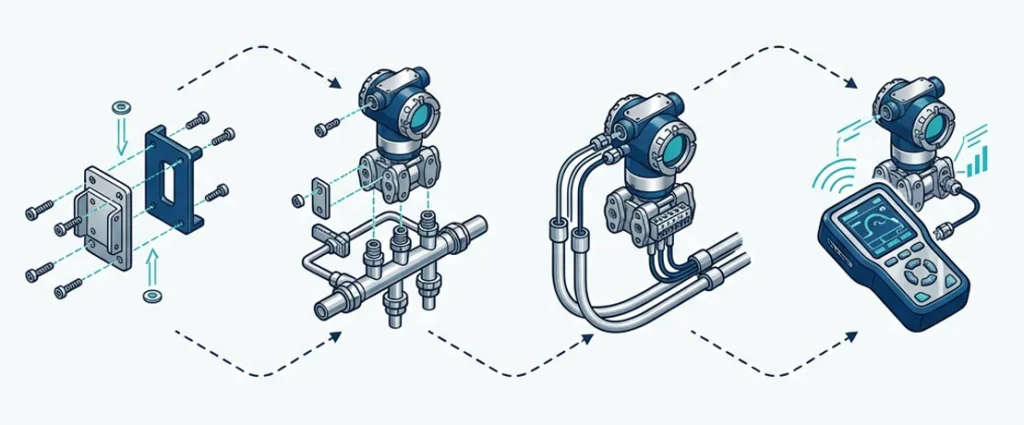

مراحل نصب و راه‌اندازی

نصب صحیح، بخش تعیین‌کننده‌ای در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار است. بسیاری از خطاهای رایج نه از خود تجهیز، بلکه از روش اجرای اشتباه ناشی می‌شوند.

نصب در مخزن باز

در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار برای مخزن باز:

1. پورت High به پایین مخزن متصل می‌شود.
2. پورت Low در معرض فشار اتمسفر قرار می‌گیرد.
3. ترانسمیتر در موقعیت مناسب نصب می‌شود.
4. رنج صفر تا ماکزیمم سطح تعریف می‌شود.
5. خروجی 4-20mA با ارتفاع واقعی کالیبره می‌گردد.

در این مدل اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار، اگر ترانسمیتر پایین‌تر از نازل نصب شود، باید هد استاتیک اضافی نیز در کالیبراسیون لحاظ گردد.

نصب در مخزن تحت فشار

در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار برای مخزن بسته:

1. سمت High به پایین مخزن وصل می‌شود.
2. سمت Low به فضای بالای مخزن متصل می‌شود.
3. در صورت وجود بخار، از لاین کندانس یا سیل استفاده می‌شود.
4. در شرایط خورنده یا دمای بالا، Remote Seal انتخاب می‌شود.
5. ترانسمیتر بر اساس فشار تفاضلی واقعی کالیبره می‌گردد.

در این شرایط، دقت اجرای لاین‌ها نقش کلیدی در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار دارد؛ چون هر اختلاف ناخواسته در ستون سیال لاین‌ها می‌تواند باعث آفست اندازه‌گیری شود.

نکات مربوط به کپیلاری، سیل دیافراگمی و منیفولد

در بسیاری از کاربردهای حرفه‌ای، اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار بدون استفاده از سیل دیافراگمی مناسب نیست. این موضوع زمانی اهمیت پیدا می‌کند که:

• سیال خورنده باشد
• دما بالا باشد
• ویسکوزیته زیاد باشد
• احتمال گرفتگی وجود داشته باشد
• اتصال مستقیم به سنسور مناسب نباشد

همچنین، منیفولد استاندارد به اپراتور کمک می‌کند تا در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار عملیات ایزولاسیون، Equalize و سرویس را ایمن‌تر انجام دهد.

مثال‌های کاربردی برای محاسبه سطح

مثال‌های عددی کمک می‌کنند تا اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار بهتر درک شود و تبدیل فشار به ارتفاع ملموس‌تر باشد.

مثال عددی در مخزن آب

فرض کنید یک مخزن باز آب داریم و اختلاف فشار اندازه‌گیری‌شده برابر 4905 پاسکال است. چون چگالی آب تقریباً 1000 kg/m³ است، در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار خواهیم داشت:

$$h = \frac{4905}{1000 \times 9.81} = 0.5 \text{ m}$$h=1000×9.814905​=0.5 m

بنابراین سطح سیال برابر 0.5 متر است. در این مثال، اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار به‌سادگی نشان می‌دهد که هر افزایش فشار، معادل افزایش ارتفاع ستون مایع است.

مثال عددی در مخزن اسید یا سیال سنگین

فرض کنید دانسیته سیال 1200 kg/m³ باشد و ترانسمیتر اختلاف فشار مقدار 23544 پاسکال را نشان دهد. در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار خواهیم داشت:

$$h = \frac{23544}{1200 \times 9.81} = 2 \text{ m}$$h=1200×9.8123544​=2 m

پس سطح مایع 2 متر است. این مثال نشان می‌دهد که در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار، با افزایش دانسیته، برای یک ارتفاع یکسان، فشار بیشتری تولید می‌شود.

جدول تبدیل فشار به ارتفاع سطح

در جدول زیر، یک مرجع ساده برای اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار در سیال آب ارائه شده است

ارتفاع سطح	فشار تقریبی	فشار تقریبی
0.5 متر	4.9 kPa	49 mbar
1 متر	9.81 kPa	98 mbar
2 متر	19.62 kPa	196 mbar
3 متر	29.43 kPa	294 mbar
5 متر	49.05 kPa	490 mbar
10 متر	98.1 kPa	981 mbar

این جدول در طراحی اولیه اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار بسیار کاربردی است، به‌ویژه زمانی که می‌خواهید سریعاً رنج مناسب ترانسمیتر را انتخاب کنید.

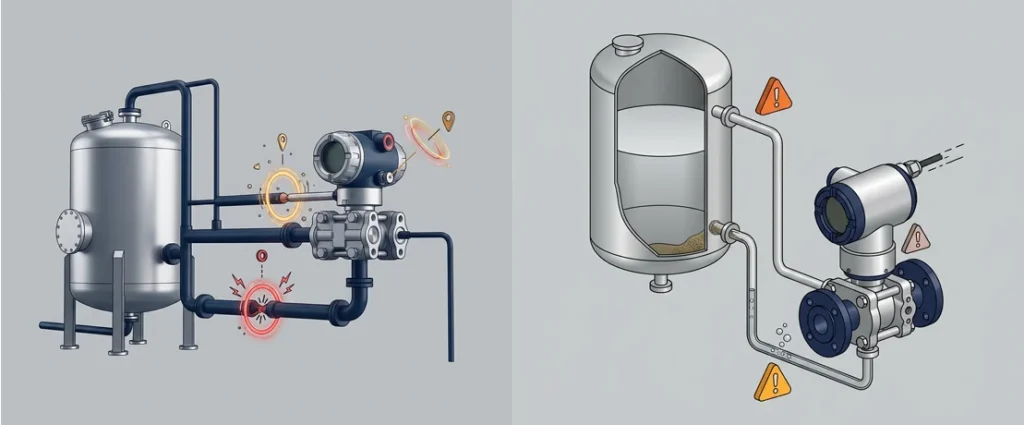

خطاهای رایج در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار

هرچند اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار روشی قابل اعتماد است، اما خطاهای اجرایی می‌توانند دقت آن را کاهش دهند. مهم‌ترین خطاها عبارت‌اند از:

1) درنظر نگرفتن دانسیته واقعی

اگر چگالی سیال اشتباه فرض شود، اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار خروجی نادرست خواهد داشت.

2) انتخاب اشتباه محل نصب

اگر ارتفاع نصب ترانسمیتر نسبت به نازل‌ها درست محاسبه نشود، در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار آفست به وجود می‌آید.

3) گرفتگی ایمپالس لاین

در سیالات چسبناک یا حاوی ذرات، گرفتگی لاین می‌تواند اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار را مختل کند.

4) بی‌توجهی به دما

تغییر دما بر دانسیته سیال و حتی سیال پرکننده کپیلاری اثر می‌گذارد و می‌تواند دقت اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار را کاهش دهد.

5) کالیبراسیون غیراصولی

اگر LRV و URV درست تعریف نشود، خروجی 4-20mA در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار با سطح واقعی هم‌خوانی نخواهد داشت.

مزایا و محدودیت‌های این روش

اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار مزایای مهمی دارد:

• دقت مناسب در کاربردهای صنعتی
• سازگاری با سیستم‌های اتوماسیون
• مناسب برای مخازن باز و بسته
• قابلیت استفاده در فشار و دمای بالا
• امکان نصب با سیل دیافراگمی برای سیالات خاص

با این حال، اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار محدودیت‌هایی هم دارد:

• وابستگی به دانسیته سیال
• نیاز به طراحی درست لاین‌ها و اتصالات
• حساسیت به خطای نصب
• هزینه بیشتر در مدل‌های Remote Seal

بنابراین انتخاب این روش باید بر اساس شرایط واقعی فرایند انجام شود تا اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار بهترین بازده را ارائه دهد.

چرا برای خرید ترانسمیتر اختلاف فشار از ما انتخاب کنید؟

اگر هدف شما اجرای دقیق اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار است، خرید صرفِ یک تجهیز کافی نیست؛ شما به مشاوره مهندسی، انتخاب درست مدل، متریال مناسب و پشتیبانی فنی نیاز دارید. دقیقاً همین‌جاست که ارزش همکاری با ما مشخص می‌شود.

1) مشاوره تخصصی پیش از خرید

ما فقط فروشنده نیستیم؛ برای اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار ابتدا شرایط فرایند، نوع سیال، فشار کاری، دما، ارتفاع مخزن، نوع نصب و نیاز کنترلی شما را بررسی می‌کنیم.

2) انتخاب دقیق مدل متناسب با کاربرد

در پروژه‌های اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار، انتخاب اشتباه رنج، متریال دیافراگم، نوع اتصال یا سیل دیافراگمی می‌تواند هزینه‌بر باشد. ما کمک می‌کنیم تجهیزی متناسب با نیاز واقعی خریداری کنید، نه صرفاً یک مدل عمومی.

3) پشتیبانی فنی برای نصب و راه‌اندازی

ما در مسیر اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار فقط تا مرحله فروش همراه شما نیستیم؛ بلکه در نصب، کالیبراسیون، انتخاب منیفولد، بررسی لاین‌ها و تنظیمات اولیه نیز راهنمایی تخصصی ارائه می‌دهیم.

4) تأمین محصولات قابل اعتماد

برای اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار کیفیت تجهیز اهمیت حیاتی دارد. ما تلاش می‌کنیم محصولاتی با دقت مناسب، پایداری بلندمدت و سازگاری صنعتی ارائه کنیم تا ریسک خطا و توقف فرایند کاهش یابد.

5) راهکار مهندسی، نه فقط قیمت

ممکن است یک تجهیز ارزان‌تر در ابتدا جذاب به نظر برسد، اما در پروژه اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار اگر انتخاب نادرست باشد، هزینه‌های تعمیر، توقف تولید و خطای فرایندی بسیار بیشتر خواهد شد. رویکرد ما ارائه راهکار اقتصادی-فنی بهینه است.

اگر در پروژه‌های صنعتی به‌دنبال دقت بالا، پایداری طولانی‌مدت و عملکرد قابل‌اعتماد در اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار هستید، محصولات برند روزمونت یکی از بهترین گزینه‌ها محسوب می‌شوند. ترانسمیترهای اختلاف فشار روزمونت به دلیل کیفیت ساخت بالا، دقت اندازه‌گیری ممتاز، سازگاری با شرایط فرایندی سخت و امکان استفاده در مخازن باز و بسته، در صنایع نفت، گاز، پتروشیمی، آب و بخار کاربرد گسترده‌ای دارند. برای آشنایی بیشتر با مشخصات فنی، مدل‌ها و کاربردهای این تجهیزات، می‌توانید صفحه ترانسمیتر اختلاف فشار روزمونت را مشاهده کنید.

سوالات متداول

جمع‌بندی

اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار یکی از حرفه‌ای‌ترین روش‌های سطح‌سنجی در صنعت است که بر پایه اختلاف فشار هیدروستاتیکی عمل می‌کند. اگر دانسیته سیال درست تعیین شود، نصب اصولی انجام گیرد و کالیبراسیون با شرایط واقعی فرایند هماهنگ باشد، این روش دقت، پایداری و قابلیت اطمینان بسیار خوبی ارائه می‌دهد. در مخازن باز، محاسبه ساده‌تر است و در مخازن بسته نیز با اتصال صحیح سمت High و Low می‌توان فشار فضای بالای مخزن را حذف کرد. در نهایت، برای خرید، انتخاب و اجرای درست این سیستم، بهتر است از مجموعه‌ای کمک بگیرید که علاوه بر تأمین تجهیز، دانش فنی لازم برای طراحی و اجرای اندازه گیری سطح مخزن با ترانسمیتر اختلاف فشار را نیز در اختیار شما قرار دهد.
