ترانسمیتر اختلاف فشار چیست و چه کاربردی در صنایع فرایندی دارد؟ در یک تعریف ساده، ترانسمیتر اختلاف فشار رزمونت (DP Transmitter) یکی از کلیدیترین تجهیزات ابزار دقیق است که اختلاف فشار بین دو نقطه را اندازهگیری کرده و آن را به یک سیگنال استاندارد (مانند 4-20 mA یا پروتکلهای HART و دیجیتال) برای سیستمهای کنترلی نظیر PLC، DCS یا SCADA تبدیل میکند. این تجهیز حیاتی در اندازهگیری دبی (جریان)، سطح مخزن، افت فشار فیلتر، پایش پمپ و کنترل فرایند کاربرد مستقیم دارد. در پترو هیراد میتوانید مدل مناسب این تجهیز را بر اساس رنج فشار، دقت، نوع سیال، متریال بدنه، نوع خروجی و شرایط نصب بررسی و انتخاب کنید تا مستقیماً روی دقت، ایمنی و کاهش هزینههای نگهداری سیستم خود تاثیر بگذارید.
ترانسمیتر اختلاف فشار چیست و چرا در صنعت حیاتی است؟
ترانسمیتر اختلاف فشار بهعنوان یکی از تجهیزات استاندارد ابزار دقیق، نقش مهمی در اندازهگیری دبی، سطح و افت فشار در صنایع نفت، گاز، پتروشیمی و آبوفاضلاب دارد. مبنای علمی این تجهیز بر اختلاف فشار بین دو نقطه است و همین ویژگی باعث شده محصولات Rosemount 3051 Pressure Transmitter در کاربردهای صنعتیِ مرتبط با اندازهگیری فشار، سطح و جریان، بهعنوان گزینهای قابلاعتماد شناخته شوند.
ترانسمیتر اختلاف فشار دستگاهی است برای اندازهگیری ΔP؛ یعنی اختلاف بین دو فشار در دو نقطه از یک سیستم. این اختلاف میتواند ناشی از عبور سیال از یک المان ایجادکننده افت فشار (مانند اوریفیس پلیت)، اختلاف ارتفاع ستون مایع در یک مخزن، یا افت فشار روی فیلتر پایشکننده جریان باشد.
در بسیاری از فرایندهای صنعتی، کمیتهای اصلی نظیر دبی یا سطح بهصورت مستقیم قابل اندازهگیری نیستند؛ اما میتوان آنها را با استفاده از قوانین فیزیکی و از روی اختلاف فشار محاسبه کرد. به همین دلیل، این تجهیز به یک ابزار چندکاره تبدیل شده است که پایش موارد زیر را ممکن میسازد:
- اندازهگیری دقیق دبی سیالات (مایع، گاز و بخار)
- اندازهگیری سطح مایعات در مخازن باز و بسته
- پایش میزان گرفتگی فیلترها و صافیها
- محاسبه چگالی مایعات در شرایط فرایندی خاص
- کنترل فرایندهای حساس در صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، فولاد، سیمان، صنایع غذایی، دارویی و تاسیسات بویلرها
این تجهیز ابزار دقیق به دلیل قابلیت اطمینان بالا، سازگاری کامل با اکثر سیستمهای کنترلی، هزینه مالکیت مناسب و امکان استفاده در شرایط سخت فرایندی، همچنان به عنوان استاندارد طلایی صنعت شناخته میشود.

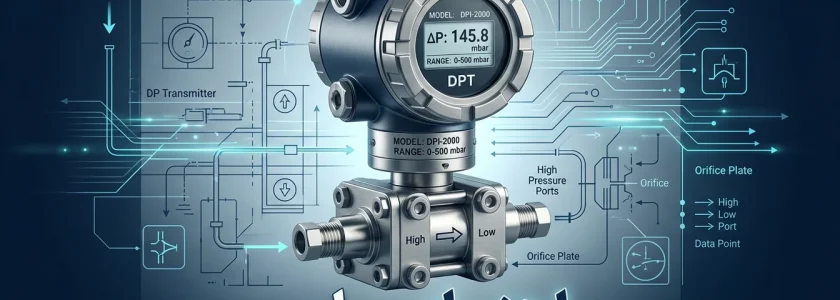

ترانسمیتر اختلاف فشار چگونه کار میکند؟
مبنای کار ترانسمیتر تفاضلی، حس کردن تفاوت فشار در دو سمت یک المان سنجش است. فشار فرایند از دو نقطه مجزا به تجهیز اعمال میشود:
- ورودی High (HP): سمت فشار بالاتر فرایند
- ورودی Low (LP): سمت فشار پایینتر فرایند
این اختلاف فشار باعث تغییر شکل میکرونی دیافراگم اندازهگیری یا المان حسگر (خازنی، پیزورزیستیو یا سیلیکون رزونانسی) میشود. برد الکترونیکی داخلی، این تغییر شکل مکانیکی را به سیگنال الکتریکی ضعیف تبدیل کرده، پس از تقویت، خطیسازی و کالیبراسیون، آن را به خروجیهای استاندارد صنعتی نظیر 4-20 mA، HART، Foundation Fieldbus یا Modbus تبدیل و به اتاق کنترل ارسال میکند.
چرا خروجی 4-20 mA با پروتکل HART اهمیت دارد؟
سیگنال آنالوگ 4-20 mA استانداردی است که در آن جریان 4 میلیآمپر نشاندهنده نقطه صفر (کف رنج) و 20 میلیآمپر نشاندهنده انتهای رنج اندازهگیری است. پروتکل HART با سوار کردن سیگنالهای دیجیتال روی این جریان آنالوگ، امکان عیبیابی، پیکربندی و کالیبراسیون تجهیز را از راه دور فراهم میکند.
مفهوم استخراج ریشه دوم (Square Root Extraction)
در اندازهگیری دبی با المانهای افت فشار، دبی سیال با ریشه دوم اختلاف فشار رابطه مستقیم دارد. بنابراین برای اینکه خروجی ترانسمیتر متناسب با دبی واقعی باشد، باید محاسبات استخراج ریشه دوم در پردازنده داخلی ترانسمیتر یا در سیستم کنترل فعال شود.

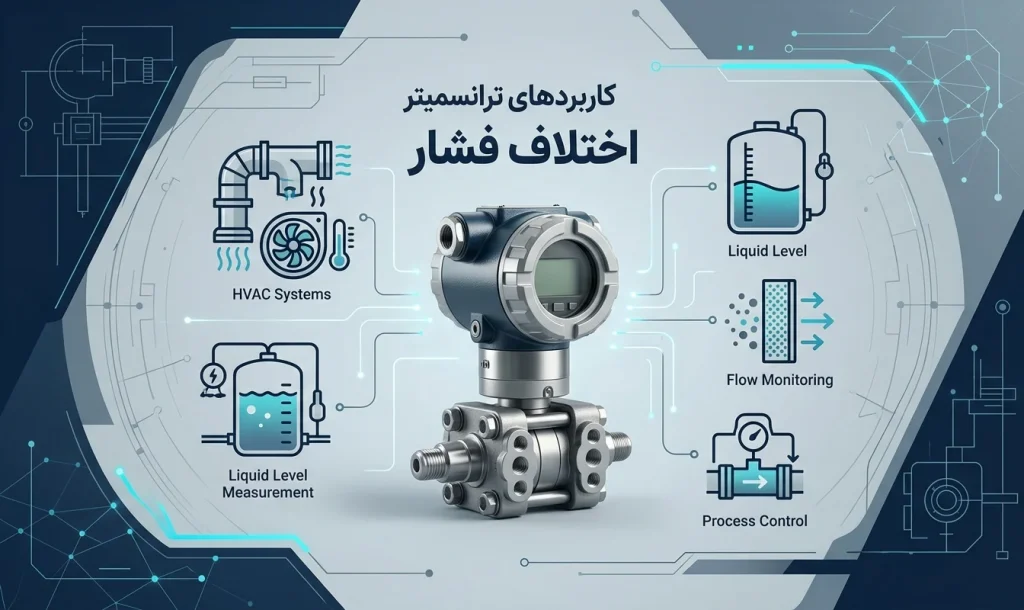

کاربردهای اصلی ترانسمیتر اختلاف فشار
ارزش اصلی این تجهیز ابزار دقیق در تبدیل اختلاف فشار فیزیکی به یک کمیت قابلاستفاده فرایندی است.
۱) اندازهگیری دبی سیال (Flow Measurement)
رایجترین کاربرد این تجهیز، اندازهگیری جریان سیال است. در این روش یک المان اولیه مانند اوریفیس پلیت (Orifice Plate)، لوله ونتوری (Venturi Tube)، نازل جریان یا لوله پیتوت در مسیر سیال نصب میشود تا افت فشار ایجاد کند. ترانسمیتر اختلاف فشار دو طرف المان را میسنجد.
۲) اندازهگیری سطح مایعات در مخازن (Level Measurement)
یکی از کاربردهای حیاتی این تجهیزات، تعیین ارتفاع یا سطح مایع در مخازن تحت فشار (بسته) و مخازن اتمسفریک (باز) است. در این روش، ترانسمیتر با اندازهگیری فشار هیدروستاتیک ستون مایع و مقایسه آن با فشار اتمسفر یا فشار بالای مخزن، ارتفاع دقیق سیال را محاسبه میکند.
از آنجایی که محاسبات کالیبراسیون در مخازن تحت فشار پیچیدگیهای خاص خود را دارد، توصیه میکنیم برای بررسی فرمولهای محاسباتی، نحوه راهاندازی و متدهای Wet Leg و Dry Leg، راهنمای تخصصی اندازهگیری سطح مخزن با ترانسمیتر اختلاف فشار را مطالعه فرمایید. این مقاله به عنوان مکمل این بخش، تمام جزئیات فنی نصب را پوشش میدهد.
۳) پایش فیلتر و استرینر
برای جلوگیری از آسیب به پمپها، ترانسمیتر اختلاف فشار دو طرف فیلتر را پایش میکند. افزایش بیش از حد اختلاف فشار نشاندهنده گرفتگی فیلتر و زمان تعویض یا بکواش آن است.
انواع فناوریها و طراحیهای نصب ترانسمیتر تفاضلی
انواع سنسور بر اساس فناوری ساخت
- خازنی (Capacitive): بسیار دقیق و پایدار؛ استاندارد صنایع نفت و گاز.
- پیزورزیستیو (Piezoresistive): مناسب برای کاربردهای عمومی با قیمت مناسب.
- سیلیکون رزونانسی (Resonant): فناوری پیشرفته با دقت بسیار بالا و پاسخدهی سریع.
چه زمانی باید از دیافراگم سیل (Diaphragm Seal) استفاده کرد؟
اگر سیال فرایند دارای ویژگیهای زیر باشد، برای جلوگیری از آسیب به سنسور باید از دیافراگم سیل و لولههای مویین (Capillary) استفاده کرد:
- سیالات بسیار خورنده، اسیدی یا سمی.
- سیالات چسبنده (Viscous) و دارای ذرات معلق رسوبزا.
- فرایندهایی با دمای بسیار بالا که سنسور را ذوب میکنند.

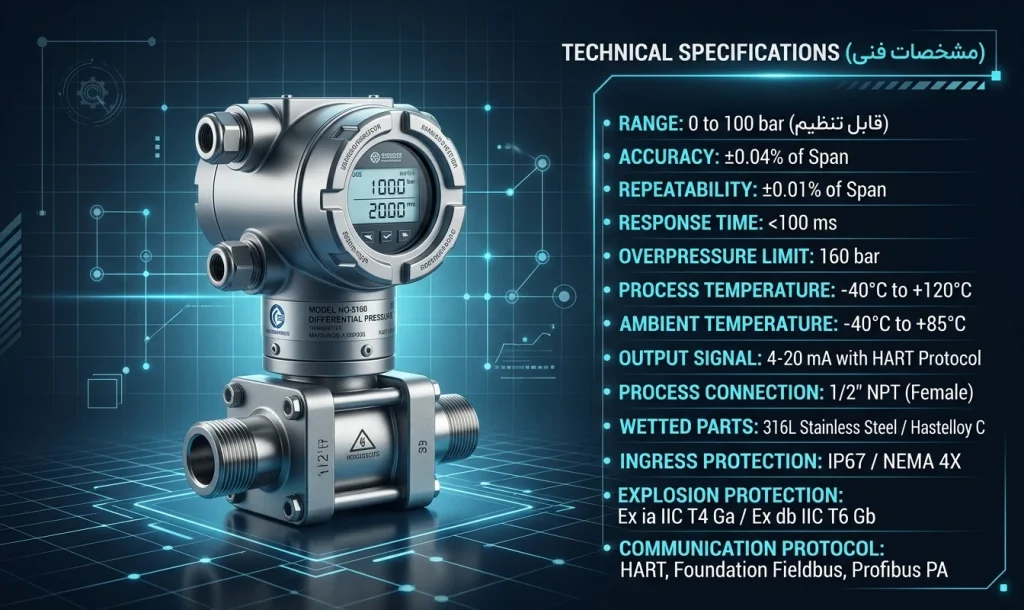

مشخصات فنی مهم در خرید ترانسمیتر اختلاف فشار
خرید ترانسمیتر اختلاف فشار بدون مشخص کردن دقیق پارامترهای فرایندی، ریسک خطای شدید اندازهگیری و آسیب زودهنگام به تجهیز را به همراه دارد.
پارامترهای کلیدی که پیش از سفارش باید تعیین کنید:
- رنج اندازهگیری (Span/Range): متناسب با حداقل و حداکثر تفاضل فشار فرایند.
- تحمل فشار استاتیک (Overpressure Limit): حداکثر فشار خط بدون آسیب به تجهیز.
- دقت (Accuracy): میزان انحراف خروجی نسبت به مقدار واقعی.
- متریال قطعات (Wetted Parts): انتخاب آلیاژهای مقاوم مانند SS316L یا Hastelloy بر اساس نوع سیال.
- تاییدیه ضدانفجار (Ex): متناسب با زون ایمنی محل نصب (مانند ATEX).
اصول نصب و کالیبراسیون؛ پیشگیری از خطاهای رایج
بخش عمدهای از خطاهای اندازهگیری مربوط به نصب نادرست لولههای ضربهگیر (Impulse Lines) است، نه کیفیت خود تجهیز.
- نصب در مایعات: ترانسمیتر باید پایینتر از لوله فرایند باشد تا حبابهای هوا تجمع نکنند.
- نصب در گازها: ترانسمیتر بالاتر از لوله نصب میشود تا میعانات به لوله اصلی بازگردند.
- نقش منیفولد (Manifold): استفاده از منیفولدهای ۳ راهه یا ۵ راهه برای جداسازی تجهیز از خط و انجام عملیات هواگیری و کالیبراسیون در محل الزامی است.
معرفی برند روزمونت (Rosemount)
ترانسمیترهای اختلاف فشار روزمونت (Rosemount) زیرمجموعه کمپانی امرسون (Emerson)، از شناختهشدهترین تجهیزات در پروژههای اتوماسیون صنعتی هستند. مدلهای محبوبی نظیر Rosemount 3051S و 3051C به دلیل پایداری عالی در شرایط دمایی سخت و استانداردهای ایمنی بالا (SIL2/3) در صنایع نفت و گاز ایران جایگاه ویژهای دارند. پترو هیراد با دانش فنی کامل، شما را در انتخاب دقیق کدهای فنی این برند یاری میکند.
خرید ترانسمیتر اختلاف فشار از پترو هیراد
خرید تجهیزات ابزار دقیق حساس نیازمند بررسی دقیق دیتاشیتهای مهندسی است. شرکت پترو هیراد به عنوان مرجع تامین تجهیزات ابزار دقیق، آماده ارائه خدمات مشاوره فنی پیش از خرید است. شما میتوانید برای استعلام قیمت و دریافت کاتالوگ انواع ترانسمیتر اختلاف فشار، با کارشناسان ما در ارتباط باشید.
سوالات متداول ترانسمیتر اختلاف فشار
ترانسمیتر اختلاف فشار چگونه کار میکند؟
ترانسمیتر اختلاف فشار (DP Transmitter) بر پایه سنجش تفاوت فشار میان دو نقطه مجزا عمل میکند. این تجهیز دارای دو پورت ورودی مجزا به نامهای High (سمت فشار بالاتر فرایند) و Low (سمت فشار پایینتر فرایند) است. هنگامی که فشار از این دو کانال وارد تجهیز میشود، بر روی یک دیافراگم اندازهگیری داخلی (سنسور خازنی، پیزورزیستیو یا سیلیکون رزونانسی) اعمال میگردد. تفاوت فشار در دو طرف، باعث انحراف و تغییر شکل مکانیکی میکرونی در دیافراگم میشود. سنسور داخلی این تغییر مکانیکی را به سیگنال الکتریکی ضعیف تبدیل کرده و برد الکترونیکی (کارت رنجینگ) آن را تقویت، خطیسازی و کالیبره میکند. در نهایت، این داده به یک سیگنال خروجی استاندارد صنعتی نظیر جریان آنالوگ ۴ تا ۲۰ میلیآمپر (با پروتکل دیجیتال HART) یا سیگنالهای فیلدباس و مدباس جهت مانیتورینگ و کنترل به اتاق فرمان (DCS یا PLC) ارسال میشود.
تفاوت ترانسمیتر اختلاف فشار با ترانسمیتر فشار معمولی چیست؟
تفاوت اصلی این دو تجهیز در نقطه مرجع (Reference Point) اندازهگیری آنهاست:
ترانسمیتر فشار معمولی (Gauge/Absolute): فشار یک نقطه از فرایند را نسبت به یک مرجع ثابت میسنجد. در مدلهای نسبی (Gauge) مرجع فشار اتمسفر محیط است و در مدلهای مطلق (Absolute) مرجع خلأ کامل است. این تجهیزات معمولاً یک پورت ورودی دارند و برای پایش فشار خط لوله یا مخازن استفاده میشوند.
ترانسمیتر اختلاف فشار (Differential Pressure): تفاوت فشار بین دو نقطه متغیر و پویا از فرایند را بدون وابستگی به فشار اتمسفر اندازهگیری میکند. این تجهیز دو پورت ورودی دارد و به کمک آن میتوان پارامترهای فرایندی غیرمستقیم مانند دبی سیال (با ایجاد افت فشار روی اوریفیس)، سطح مخازن تحت فشار (با مقایسه فشار بالا و پایین مخزن) و میزان گرفتگی فیلترها را محاسبه کرد.
بهترین ترانسمیتر اختلاف فشار را چطور انتخاب کنیم؟
برای انتخاب و خرید بهینه ترانسمیتر اختلاف فشار که طول عمر بالا و عملکرد دقیقی داشته باشد، باید مشخصات فنی زیر را با دیتاشیت مهندسی پروژه تطبیق دهید:
۱. رنج اندازهگیری (Span/Range): بازه فشار تفاضلی کارکرد تجهیز باید در بهینهترین حالت کالیبراسیون قرار گیرد.
۲. حداکثر فشار استاتیک خط (Maximum Working Pressure): تجهیز باید توانایی تحمل فشار کل خط لوله را بدون آسیب به سنسور داشته باشد.
۳. متریال قطعات در تماس با سیال (Wetted Parts): بر اساس خورندگی سیال باید از آلیاژهایی مانند استنلس استیل ۳۱۶L، هَستلوی (Hastelloy C)، مونل یا تانتالیوم استفاده شود.
۴. دما و شرایط محیطی فرایند: در صورت دمای بسیار بالا یا پایین، نیاز به استفاده از ریموت سیل (Remote Seal) با لوله مویین (Capillary) یا منیفولد مناسب وجود دارد.
۵. خروجی و پروتکل ارتباطی: هماهنگی خروجی تجهیز (مانند 4-20mA HART، Modbus یا Profibus) با کارتهای ورودی سیستم کنترل (DCS/PLC).
۶. تاییدیهها و استانداردهای ایمنی: نیاز به ضد انفجار بودن تجهیز (ATEX/IECEx برای مناطق پرخطر Zone 1 یا 2) و سطح ایمنی عملکردی (استاندارد SIL).
کاربرد شیر منیفولد (Manifold) در نصب ترانسمیتر اختلاف فشار چیست؟
شیر منیفولد (معمولاً ۳ راهه یا ۵ راهه) واسط میان لولههای ضربهگیر فرایند (Impulse Lines) و پورتهای ترانسمیتر اختلاف فشار است. وظایف اصلی منیفولد عبارتند از:
ایمنسازی و جداسازی: به اپراتور اجازه میدهد بدون قطع جریان خط اصلی، ترانسمیتر را به صورت ایمن از فرایند ایزوله و جدا کند.
هواگیری و تخلیه (Venting/Draining): تخلیه گازها یا مایعات به دام افتاده در لولههای ایمپالس جهت جلوگیری از بروز خطای اندازهگیری.
توازنسازی نقطه صفر (Equalizing): مسدود کردن مسیرهای فرایند و باز کردن شیر Equalizer برای همفشار کردن هر دو پورت ترانسمیتر جهت کالیبراسیون و صفر کردن آسان تجهیز در محل نصب (Zero Trim).
چرا در اندازهگیری دبی با ترانسمیتر اختلاف فشار از ریشه دوم (Square Root) استفاده میشود؟
بر اساس قوانین مکانیک سیالات و فرمول برنولی، سرعت و دبی عبوری یک سیال با جذر (ریشه دوم) اختلاف فشار ایجاد شده دو طرف المان محدودکننده (مانند اوریفیس پلیت) رابطه مستقیم دارد (Q∝ΔP). از آنجا که اختلاف فشار خروجی از تجهیز به صورت خطی تغییر میکند، جهت نمایش و کنترل دبی واقعی، باید تابع ریاضی استخراج ریشه دوم (Square Root Extraction) در پردازنده داخلی ترانسمیتر اختلاف فشار یا کارت آنالوگ سیستم کنترل فعال شود تا مقادیر خروجی با دبی واقعی خط همخوانی داشته باشند.
2 پاسخ
در مورد Rosemount هم اشاره کرده بودید آیا این مدل برای اندازه گیری سطح مخزن بسته هم مناسب هست یا بیشتر برای فشار فرایندی استفاده میشود؟
بسته به نوع نصب و تجهیزات جانبی، در کاربردهای اندازهگیری سطح مخزن بسته هم استفاده میشود. البته انتخاب نهایی به شرایط فرایند، نوع سیال و محدوده اندازهگیری بستگی دارد.
