اصطلاحات ابزار دقیق در پتروشیمی؛ راهنمای جامع

اصطلاحات ابزار دقیق در پتروشیمی یکی از مهم‌ترین موضوعاتی است که مهندسان، تکنسین‌ها، مدیران خرید و فعالان حوزه فرایند باید به‌صورت دقیق با آن آشنا باشند. در صنایع فرایندی، به‌ویژه در مجتمع‌های پتروشیمی، شناخت صحیح اصطلاحات ابزار دقیق در پتروشیمی نه‌تنها در درک بهتر تجهیزات و مستندات فنی مؤثر است، بلکه در انتخاب صحیح تجهیزات از طریق پتروهیراد و بررسی دسته تجهیزات ابزار دقیق نیز نقش بسیار مهمی دارد. اگر زبان مشترک مهندسان فرایند، کنترل و بهره‌برداری را بخواهیم تعریف کنیم، بدون تردید بخش مهمی از آن به اصطلاحات ابزار دقیق در پتروشیمی مربوط می‌شود.

در بسیاری از پروژه‌های پتروشیمی، زمانی که صحبت از راه‌اندازی، بهره‌برداری، عیب‌یابی یا خرید تجهیزات می‌شود، آشنایی با اصطلاحات ابزار دقیق در پتروشیمی به یک ضرورت تبدیل می‌شود. برای مثال، اگر مهندس پروژه تفاوت میان ترنسمیتر فشار، سنسور دما، شیر کنترلی و کالیبراسیون را به‌درستی نداند، احتمال بروز خطا در انتخاب تجهیز یا تحلیل داده‌ها افزایش می‌یابد. به همین دلیل، در این مقاله تلاش می‌کنیم مهم‌ترین مفاهیم، واژگان تخصصی، نمونه‌های کاربردی و پرسش‌های متداول مرتبط با اصطلاحات ابزار دقیق در پتروشیمی را به‌صورت رسمی، تخصصی و کاملاً سئو شده بررسی کنیم.

در میان اصطلاحات پرکاربرد ابزار دقیق، اندازه‌گیری دبی یا Flow Measurement یکی از مهم‌ترین مفاهیمی است که در بسیاری از واحدهای پتروشیمی نقش حیاتی دارد. شناخت دقیق این مفهوم و آشنایی با انواع تجهیزات مورد استفاده برای سنجش جریان سیالات، به مهندسان کمک می‌کند تا بهترین انتخاب را متناسب با شرایط فرآیندی داشته باشند. برای آشنایی بیشتر با این حوزه، مقاله فلومتر چیست؟ معرفی جامع انواع Flowmeter را بخوانید.

اصطلاحات ابزار دقیق در پتروشیمی چیست؟

اصطلاحات ابزار دقیق در پتروشیمی مجموعه‌ای از واژه‌ها، مفاهیم و تعاریف تخصصی هستند که برای توصیف تجهیزات اندازه‌گیری، کنترل، پایش، کالیبراسیون و ایمنی در واحدهای فرایندی به کار می‌روند. این اصطلاحات در اسناد مهندسی، نقشه‌های P&ID، کاتالوگ تجهیزات، مدارک راه‌اندازی و دستورالعمل‌های نگهداری و تعمیرات حضور دائمی دارند و فهم درست آن‌ها برای هر فرد فعال در این حوزه ضروری است. به بیان ساده، اصطلاحات ابزار دقیق در پتروشیمی همان زبان فنی مشترکی هستند که میان اپراتور، مهندس کنترل، واحد خرید، واحد تعمیرات و تأمین‌کننده تجهیزات برقرار می‌شود.

برای درک بهتر این موضوع، فرض کنید در یک واحد الفین، فشار خط خوراک باید به‌صورت پیوسته پایش شود. در این شرایط، اگر در مدارک فنی از واژه‌هایی مانند Pressure Transmitter، Range، Accuracy و Calibration استفاده شده باشد، تنها فردی می‌تواند تصمیم درستی بگیرد که با اصطلاحات ابزار دقیق در پتروشیمی به‌خوبی آشنا باشد. همین شناخت، از بروز اشتباه در سفارش، نصب یا بهره‌برداری جلوگیری می‌کند.

اصطلاحات انگلیسی ابزار دقیق در پتروشیمی

اصطلاحات ابزار دقیق در پتروشیمی معمولاً به زبان انگلیسی در کاتالوگ‌ها و استانداردهای بین‌المللی ثبت می‌شوند. از این رو، بسیاری از کاربران عبارت «اصطلاحات انگلیسی ابزار دقیق» را جستجو می‌کنند تا بتوانند اسناد فنی را بهتر درک کنند. اصطلاحاتی مانند Sensor، Transmitter، Controller، Actuator، Calibration و Set Point از جمله واژه‌هایی هستند که در اغلب پروژه‌های پتروشیمی تکرار می‌شوند و تسلط بر آن‌ها بخشی مهم از فهم اصطلاحات ابزار دقیق در پتروشیمی به شمار می‌رود.

برای مثال، واژه Sensor به المانی گفته می‌شود که یک کمیت فیزیکی مانند دما، فشار یا سطح را تشخیص می‌دهد. در مقابل، Transmitter سیگنال تولیدشده را به فرم استانداردی مانند 4-20 mA یا پروتکل دیجیتال تبدیل و ارسال می‌کند. همین تفاوت ظریف اما مهم، یکی از پایه‌ای‌ترین مباحث در اصطلاحات ابزار دقیق در پتروشیمی است.

مثال کاربردی

در یک مخزن ذخیره مواد شیمیایی، سنسور سطح تغییرات ارتفاع مایع را تشخیص می‌دهد، اما این ترنسمیتر سطح است که داده را به سیستم کنترل منتقل می‌کند. در نتیجه، شناخت این دو واژه در فهم اصطلاحات ابزار دقیق کاملاً ضروری است.

اصطلاحات ابزار دقیق در پتروشیمی در اندازه‌گیری فشار

اصطلاحات ابزار دقیق در پتروشیمی در حوزه فشار از پرکاربردترین بخش‌های این دانش فنی هستند، زیرا فشار یکی از مهم‌ترین پارامترهای عملیاتی در واحدهای پتروشیمی محسوب می‌شود. واژه‌هایی مانند Pressure Gauge، Pressure Transmitter، Differential Pressure، Gauge Pressure و Absolute Pressure از جمله مفاهیمی هستند که به‌طور مداوم در محیط‌های صنعتی شنیده می‌شوند و فهم دقیق آن‌ها بخشی جدایی‌ناپذیر از اصطلاحات ابزار دقیق در پتروشیمی است.

Gauge Pressure به فشاری گفته می‌شود که نسبت به فشار اتمسفر سنجیده می‌شود، در حالی که Absolute Pressure نسبت به خلأ کامل اندازه‌گیری می‌شود. همچنین Differential Pressure اختلاف فشار بین دو نقطه را نشان می‌دهد و در اندازه‌گیری دبی، سطح و وضعیت فیلترها کاربرد گسترده‌ای دارد. این مفاهیم در نگاه اول ساده به نظر می‌رسند، اما در عمل، نقش تعیین‌کننده‌ای در درک اصطلاحات ابزار دقیق در پتروشیمی دارند.

مثال کاربردی

اگر در یک مبدل حرارتی، اختلاف فشار ورودی و خروجی بیش از حد افزایش یابد، ممکن است نشانه گرفتگی باشد. در این حالت، یک Differential Pressure Transmitter داده لازم را به سیستم کنترل ارسال می‌کند. این مثال نشان می‌دهد که اصطلاحات ابزار دقیق فقط واژه نیستند، بلکه مبنای تصمیم‌گیری عملیاتی‌اند.

واژه‌های مهم فشار

• Pressure Gauge: گیج فشار
• Pressure Transmitter: ترنسمیتر فشار
• Differential Pressure Transmitter: ترنسمیتر فشار تفاضلی
• Bourdon Tube: لوله بوردون
• Diaphragm Seal: دیافراگم سیل

اصطلاحات ابزار دقیق در پتروشیمی در اندازه‌گیری دما

اصطلاحات ابزار دقیق در پتروشیمی در بخش دما نیز اهمیت بسیار بالایی دارند، زیرا کنترل دما در واکنش‌های شیمیایی، مخازن، خطوط فرایندی و تجهیزات دوار، مستقیماً با کیفیت محصول و ایمنی واحد ارتباط دارد. واژه‌هایی مانند RTD، Thermocouple، Temperature Sensor و Temperature Transmitter از مهم‌ترین مفاهیم این بخش از اصطلاحات ابزار دقیق در پتروشیمی هستند.

RTD یا Resistance Temperature Detector تجهیزی است که تغییرات دما را بر اساس تغییر مقاومت الکتریکی اندازه‌گیری می‌کند. در مقابل، Thermocouple بر پایه اختلاف پتانسیل ایجادشده میان دو فلز غیرهمجنس کار می‌کند و برای دماهای بالاتر مناسب‌تر است. شناخت تفاوت این تجهیزات، از اصلی‌ترین مباحث در اصطلاحات ابزار دقیق در پتروشیمی به شمار می‌آید.

مثال کاربردی

در یک راکتور پتروشیمی که دمای فرایند بالا و شرایط محیطی سخت است، استفاده از ترموکوپل ممکن است گزینه مناسب‌تری نسبت به RTD باشد. اما در یک مخزن ذخیره که دقت بالاتر اهمیت بیشتری دارد، RTD انتخاب مطلوب‌تری خواهد بود. این تفاوت‌ها درک عمیق‌تری از اصطلاحات ابزار دقیق به کاربر می‌دهد.

اصطلاحات ابزار دقیق در پتروشیمی در اندازه‌گیری سطح و دبی

اصطلاحات ابزار دقیق در پتروشیمی در بخش اندازه‌گیری سطح و دبی، مستقیماً با مدیریت موجودی، کنترل فرایند و جلوگیری از سرریز یا کاهش خوراک در ارتباط هستند. اصطلاحاتی مانند Level Transmitter، Radar Level Gauge، Ultrasonic Level Sensor، Flow Meter و Orifice Plate در این بخش بسیار مهم‌اند و شناخت آن‌ها، تسلط بر اصطلاحات ابزار دقیق در پتروشیمی را کامل‌تر می‌کند.

Level Transmitter برای اندازه‌گیری سطح مایع در مخازن به کار می‌رود و ممکن است بر مبنای فشار، امواج راداری یا اولتراسونیک عمل کند. در بخش دبی نیز تجهیزاتی مانند Orifice Plate و Flow Transmitter برای تعیین نرخ جریان استفاده می‌شوند. در بسیاری از واحدهای پتروشیمی، انتخاب میان روش‌های مختلف اندازه‌گیری فقط با شناخت دقیق اصطلاحات ابزار دقیق در پتروشیمی امکان‌پذیر است.

مثال کاربردی

در مخازن حاوی مواد خورنده، استفاده از Level Transmitter راداری می‌تواند نسبت به روش‌های تماسی، دوام و دقت بیشتری داشته باشد. این مثال نشان می‌دهد که اصطلاحات ابزار دقیق در عمل، مستقیماً با عملکرد تجهیز و شرایط سرویس در ارتباط هستند.

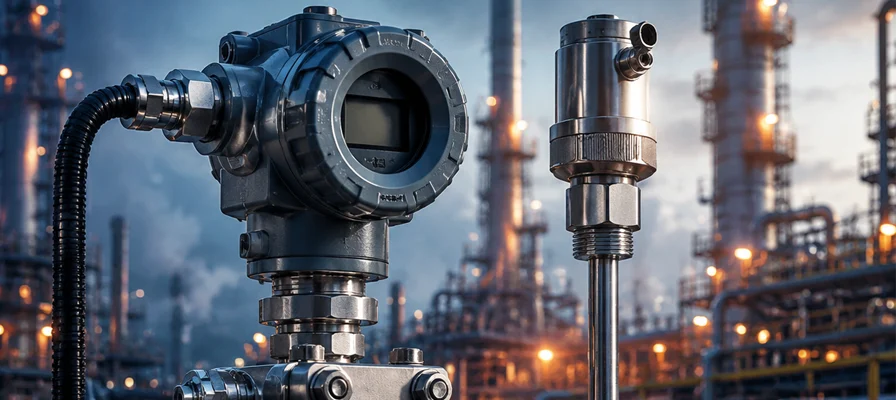

اصطلاحات ابزار دقیق در پتروشیمی و تفاوت سنسور با ترنسمیتر

اصطلاحات ابزار دقیق در پتروشیمی بدون درک تفاوت میان سنسور و ترنسمیتر ناقص خواهد بود. در بسیاری از مکالمات صنعتی این دو واژه به‌جای هم استفاده می‌شوند، اما از نظر فنی تفاوت مهمی دارند. Sensor عنصر حس‌کننده است که متغیر فرایندی را تشخیص می‌دهد، در حالی که Transmitter خروجی سنسور را به سیگنال استاندارد قابل انتقال تبدیل می‌کند. این موضوع یکی از اساسی‌ترین موارد در اصطلاحات ابزار دقیق در پتروشیمی است.

مثال ساده

اگر دمای یک خط لوله اندازه‌گیری شود، RTD یا Thermocouple نقش سنسور را دارد، اما تجهیزی که این سیگنال را به 4-20 mA تبدیل می‌کند، Temperature Transmitter است. بنابراین، برای درک حرفه‌ای اصطلاحات ابزار دقیق باید این دو جزء را از هم تفکیک کرد.

اصطلاحات ابزار دقیق در پتروشیمی در شیرهای کنترلی

اصطلاحات ابزار دقیق در پتروشیمی در بخش شیرهای کنترلی یا Control Valve نیز بسیار مهم هستند، زیرا این تجهیزات بخش نهایی اجرای فرمان در سیستم کنترل محسوب می‌شوند. واژه‌هایی مانند Control Valve، Actuator، Positioner، Fail Open، Fail Close و Cv از مفاهیم کلیدی این حوزه در اصطلاحات ابزار دقیق در پتروشیمی هستند.

Actuator مکانیزمی است که فرمان کنترل را به حرکت مکانیکی تبدیل می‌کند. Positioner نیز موقعیت دقیق شیر را کنترل می‌کند تا پاسخ تجهیز با سیگنال دریافتی هماهنگ باشد. همچنین Cv بیانگر ظرفیت عبور جریان از شیر است و در انتخاب صحیح ولو اهمیت بالایی دارد. تمام این واژه‌ها از جمله مفاهیم بنیادی در اصطلاحات ابزار دقیق در پتروشیمی به شمار می‌روند.

مثال کاربردی

در یک خط گاز، ممکن است طراحی به‌گونه‌ای باشد که در شرایط اضطراری شیر باید بسته شود. در این حالت، مفهوم Fail Close اهمیت پیدا می‌کند. چنین جزئیاتی نشان می‌دهد که تسلط بر اصطلاحات ابزار دقیق مستقیماً بر ایمنی و عملکرد اثر می‌گذارد.

اصطلاحات ابزار دقیق در پتروشیمی در نقشه‌های P&ID

اصطلاحات ابزار دقیق در پتروشیمی در نقشه‌های P&ID بیشترین کاربرد را دارند، زیرا این نقشه‌ها مرجع اصلی مهندسان برای شناخت مسیر سیال، تجهیزات فرایندی و لوپ‌های کنترلی هستند. واژه‌هایی مانند Tag Number، Loop، Line Number، Signal Line و Instrument Symbol در این بخش از اصطلاحات ابزار دقیق در پتروشیمی بسیار مهم‌اند.

برای مثال، اگر روی یک نقشه عبارت PT-101 دیده شود، معمولاً به معنی Pressure Transmitter با شماره شناسایی 101 است. همین کدگذاری‌ها به مهندس کمک می‌کنند تا محل نصب، وظیفه و ارتباط تجهیز را درک کند. بنابراین، بدون شناخت دقیق اصطلاحات ابزار دقیق در پتروشیمی، خواندن نقشه‌های مهندسی با خطا همراه خواهد بود.

اصطلاحات ابزار دقیق در پتروشیمی در کالیبراسیون و دقت اندازه‌گیری

اصطلاحات ابزار دقیق در پتروشیمی در حوزه کالیبراسیون از نظر بهره‌برداری و نگهداری اهمیت ویژه‌ای دارند. اصطلاحاتی مانند Accuracy، Precision، Repeatability، Hysteresis و Calibration از کلیدی‌ترین مفاهیم در این بخش هستند و درک آن‌ها برای ارزیابی عملکرد تجهیزات ضروری است. به همین دلیل، بخش کالیبراسیون یکی از مهم‌ترین فصل‌های مربوط به اصطلاحات ابزار دقیق در پتروشیمی محسوب می‌شود.

Accuracy به میزان نزدیکی مقدار اندازه‌گیری‌شده به مقدار واقعی اشاره دارد، در حالی که Precision به تکرارپذیری نتایج مربوط می‌شود. ممکن است یک تجهیز Precision بالایی داشته باشد اما Accuracy آن مناسب نباشد. این تفاوت در محیط‌های فرایندی بسیار مهم است و شناخت آن به فهم بهتر اصطلاحات ابزار دقیق کمک می‌کند.

مثال کاربردی

اگر یک ترنسمیتر فشار در هر بار اندازه‌گیری مقدار تقریباً یکسانی را نشان دهد، اما همه نتایج 2 بار بیشتر از مقدار واقعی باشند، تجهیز Precision بالا اما Accuracy پایین دارد. این مثال یکی از روشن‌ترین نمونه‌ها در آموزش اصطلاحات ابزار دقیق است.

اصطلاحات ابزار دقیق در پتروشیمی در سیستم‌های کنترل و اتوماسیون

اصطلاحات ابزار دقیق در پتروشیمی در حوزه کنترل و اتوماسیون نیز جایگاه کلیدی دارند. در این بخش، مفاهیمی مانند PLC، DCS، SCADA، PID، Set Point و Feedback بسیار پرکاربرد هستند و بدون شناخت آن‌ها، فهم ساختار کنترل فرایند دشوار خواهد بود. این واژه‌ها بخش مهمی از ادبیات تخصصی اصطلاحات ابزار را تشکیل می‌دهند.

PLC معمولاً برای کنترل‌های منطقی و موضعی استفاده می‌شود، در حالی که DCS در واحدهای بزرگ فرایندی برای کنترل گسترده و یکپارچه به کار می‌رود. Set Point مقدار هدف سیستم است و Feedback داده بازگشتی از فرایند برای اصلاح عملکرد کنترلر محسوب می‌شود. تمامی این مفاهیم در تحلیل و استفاده صحیح از اصطلاحات ابزار دقیق در پتروشیمی نقش تعیین‌کننده دارند.

اصطلاحات ابزار دقیق در پتروشیمی در ایمنی و تجهیزات ضدانفجار

اصطلاحات ابزار دقیق در پتروشیمی در محیط‌های پرخطر باید با ملاحظات ایمنی و استانداردهای ضدانفجار همراه شوند. واژه‌هایی مانند Intrinsically Safe، Explosion Proof، ATEX، IECEx و SIL از جمله مهم‌ترین اصطلاحات ایمنی در اصطلاحات ابزار دقیق هستند.

در واحدهای پتروشیمی، به دلیل وجود گازها و بخارات قابل اشتعال، تجهیزاتی که در ناحیه خطر نصب می‌شوند باید با استاندارد مناسب انتخاب شوند. برای مثال، تجهیز Intrinsically Safe طوری طراحی می‌شود که انرژی آن برای ایجاد جرقه کافی نباشد. همین موضوع نشان می‌دهد که اصطلاحات ابزار دقیق تنها به اندازه‌گیری و کنترل محدود نمی‌شوند، بلکه با ایمنی صنعتی نیز پیوندی جدی دارند.

جدول مهم‌ترین اصطلاحات ابزار دقیق در پتروشیمی

اصطلاح	معادل فارسی	کاربرد
Pressure Transmitter	ترنسمیتر فشار	اندازه‌گیری و ارسال سیگنال فشار
Temperature Sensor	سنسور دما	تشخیص دما در فرایند
Level Transmitter	ترنسمیتر سطح	اندازه‌گیری سطح مایع یا جامد
Flow Meter	فلومتر	اندازه‌گیری دبی سیال
Control Valve	شیر کنترلی	تنظیم جریان یا فشار
Actuator	عملگر	ایجاد حرکت مکانیکی روی ولو
Calibration	کالیبراسیون	تنظیم و صحت‌سنجی عملکرد تجهیز
Accuracy	دقت	نزدیکی مقدار اندازه‌گیری به مقدار واقعی
DCS	سیستم کنترل توزیع‌شده	کنترل متمرکز فرایند
PLC	کنترل‌گر منطقی برنامه‌پذیر	کنترل منطقی و صنعتی

این جدول به کاربران کمک می‌کند تا درک سریع‌تر و کاربردی‌تری از اصطلاحات ابزار دقیق داشته باشند و در زمان مطالعه کاتالوگ یا انتخاب تجهیز، بهتر تصمیم‌گیری کنند.

سوالات متداول درباره اصطلاحات ابزار دقیق در پتروشیمی

جمع‌بندی

اصطلاحات ابزار دقیق در پتروشیمی یکی از پایه‌های اصلی درک فنی، مهندسی و عملیاتی در صنایع فرایندی به شمار می‌رود. هرچه شناخت شما از اصطلاحات ابزار دقیق در پتروشیمی دقیق‌تر و عمیق‌تر باشد، در انتخاب تجهیزات، تحلیل اطلاعات فرایندی، تفسیر اسناد مهندسی و بهبود ایمنی عملکرد موفق‌تری خواهید داشت. اگر قصد بررسی، انتخاب یا تأمین تجهیزات تخصصی این حوزه را دارید، مراجعه به پتروهیراد و مشاهده دسته تجهیزات ابزار دقیق می‌تواند مسیر تصمیم‌گیری شما را حرفه‌ای‌تر کند. در نهایت، باید گفت که تسلط بر اصطلاحات ابزار دقیق در پتروشیمی نه یک مزیت جانبی، بلکه یک ضرورت تخصصی در فضای صنعتی امروز است.
